電光調制器的基本結構從鈮酸鋰制成的晶片開始。嵌入晶片中的是用于引導光通過調制器的波導管。至少兩個電極被放置在靠近波導的晶片的頂表面上。這些電極用于通過利用Pockels效應來調制信號。簡單地說，Pockels效應是指施加在晶體上的電場導致折射率發生變化。通過改變晶體的折射率，穿過波導的光改變了用于調制信號的相位。
我們提供相位和強度調制器。我們的調制器種類繁多，很容易為您的項目找到合適的電光調制器。我們提供的調制器具有850–1550nm的工作波長和5–50GHz的3dB帶寬。這些高性能調制器具有低插入損耗、高消光比，可以以高光功率工作，并提供優異的穩定性。此外，我們提供具有PM輸出和低驅動電壓的調制器，以適應更廣泛的應用。

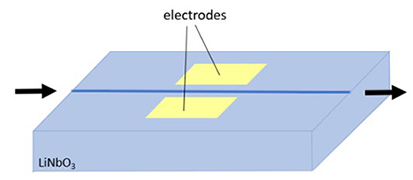

相位調制器由位于鈮酸鋰中的單個波導組成，波導兩側各有兩個電極（下圖）。這是最簡單的調制器類型。

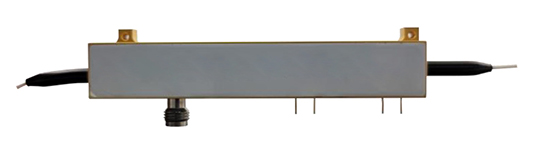

相位調制器是一種高性能的LiNbO3調制器。該相位調制器可以以低驅動電壓提供具有x切割退火質子交換（APE）工藝的相位調制。它具有低插入損耗和高傳輸功率。調制器使用保持偏振的輸入和輸出光纖，使其易于與其他光學組件集成。
特點：
保偏輸出
低插入損耗（≤4.0dB）
高輸入功率處理能力
線纜900μm套管
偏振消光比≥21dB
應用：
模擬調制
脈沖產生
量子光子
有源鎖模激光器
規格：
| 型號 | 波長 | 帶寬（GHz） | 最大輸入光功率（mW） | Vπ（V） | 光回波損耗（≤dB） | 射頻端口連接器 | 尺寸 |
| STOL-PM-785-0.5 | 785 | 0.5 | 5. | 4V@1GHz | -30 | K連接器 | 96x25x16.3 |
| STOL-PM-785-5 | 785 | 5 | 5. | 5V@1GHz | -30 | K連接器 | 96x25x16.3 |
| STOL-PM-785-10 | 785 | 10 | 20 | 5.2V@1GHz | 30 | K連接器 | 96x25x16.3 |
| STOL-PM-785-20 | 785 | 20 | 5. | 6.8V@1GHz | 30 | K連接器 | 96x25x16.3 |
| STOL-PM-850-02 | 850 | 0.2 | 20 | [email protected] | 40 | K連接器 | 65x11.5x5.8 |
| STOL-PM-1064-20 | 1064 | 20 | 300 | 5.5V@1GHz | 40 | V母頭 | 87x14.5x10.1 |
| STOL-PM-1310-5 | 1310 | 5. | 50 | 6V@1GHz | 30 | K連接器 | 96x25x16.3 |
| STOL-PM-130-10 | 1310 | 10 | 50 | 8.8V@1GHz | 30 | K連接器 | 96x25x16.3 |
| STOL-PM-1550-0.5 | 1550 | 0.5 | 50 | [email protected] | 30 | K連接器 | 96x25x16.3 |
| STOL-PM-1550-5 | 1550 | 5. | 50 | 9V@1GHz | 30 | K連接器 | 96x25x16.3 |
| STOL-PM-1550-10 | 1550 | 10 | 40 | 10.5V@1GHz | 30 | K連接器 | 96x25x16.3 |
| STOL-PM-1550-0.5-PMLD | 1550 | 0.5 | 50 | [email protected] | 30 | K連接器 | 96x25x16.3 |
功能圖：

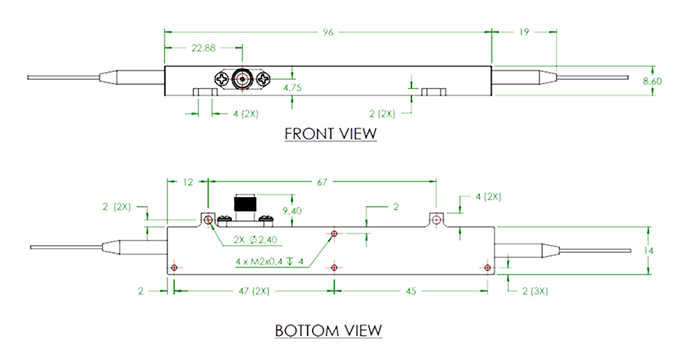

機械制圖：

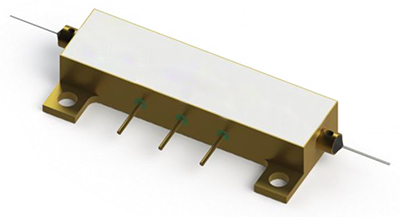

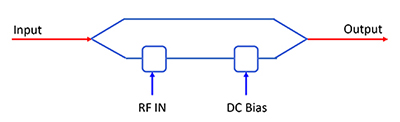

強度調制器使用馬赫-曾德爾干涉儀（MZI）的結構，將波導分成兩條路徑并重新組合（下圖）。電極被放置在兩個波導路徑周圍，以在分裂時調制光中的相位。當路徑重新組合時，光路根據相位經歷構造或解構干涉，從而調制光強度。

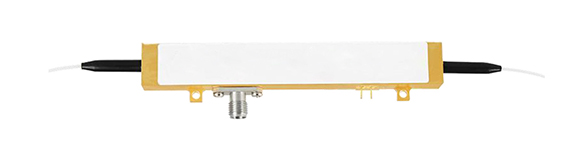

我們的強度調制器設計用于衛星鏈路、天線遠程和光纖射頻的不同頻率的模擬調制。通過使用退火質子交換（APE）波導，調制器提供了低插入損耗和高功率處理能力。它具有高度線性的傳遞函數和優異的消光比。調制器與各種各樣的調制器驅動器兼容，并且單獨的偏置端口允許調制器在傳遞函數的特定點處操作。
特點：
保偏（PM）輸出或單模（SM）輸出
低插入損耗（≤4.5dB）
高輸入功率處理能力
驅動電壓低
應用：
模擬調制
脈沖產生
量子光子學
有源鎖模激光器
規格：
| 型號 | 波長 | 帶寬（GHz） | 最大輸入光功率（mW） | Vπ（V） | 光回波損耗（≤dB） | 射頻端口連接器 | 尺寸 |
| STOL-IM-785-0.5-PM | 785 | 0.5 | 10 | 2.5@1KHz | -45 | GPO male | 65 x 11.4 x 4.8 |
| STOL-IM-785-20-PM | 785 | 20 | 10 | 5.5@10GHz | -45 | V female | 87 x 14.5 x 10 |
| STOL-IM-785-40-PM | 785 | 40 | 10 | 6.5@20GHz | -45 | V female | 87 x 14.5 x 10 |
| STOL-IM-850-5pm | 850 | 5. | 20 | 5.0@1GHz | -45 | V female | 87 x 14.5 x 10 |
| STOL-IM-850-10-PM | 850 | 10 | 20 | 5.0@1GHz | -45 | V female | 87 x 14.5 x 10 |
| STOL-IM-850-20-PM | 850 | 20 | 20 | 5.5@10GHz | -45 | V female | 87 x 14.5 x 10 |
| STOL-IM-1064-10-PM | 1064 | 10 | 100 | 4.3@10GHz | -45 | K female | 96.1 x 24.9 x 16.3 |
| STOL-IM-1064-20-PM | 1064 | 20 | 100 | 4.3@20GHz | -45 | K female | 96.1 x 24.9 x 16.3 |
| STOL-IM-1064-40-PM | 1064 | 40 | 300 | 3.9@1GHz | -50 | V female | 87 x 14.5 x 10 |
| STOL-IM-130-10- PM | 1310 | 10 | 100 | 6.6@10GHz | -45 | K female | 66 x 22 x 9 |
| STOL-IM-1310-20-PM | 1310 | 20 | 100 | 5@1kHz | -45 | K female | 66 x 22 x 9 |
| STOL-IM-13100-40-PM | 1310 | 40 | 100 | 5.1@1GHz | -50 | V female | 87 x 14.5 x 10 |
| STOL-IM-1550-10-PM | 1550 | 10 | 100 | 6@1GHz | -45 | K female | 96 x 14 x 8.5 |
| STOL-IM-1500-10-PMV | 1550 | 10 | 100 | 6@1GHz | -45 | V female | 96 x 14 x 8.5 |
| STOL-IM-1500-10-SM | 1550 | 10 | 100 | 5@1GHz | -35 | SMA | 117.9 x 15.2 x 9.8 |
| STOL-IM-1550-20-SM | 1550 | 20 | 100 | 5.7@1GHz | -45 | K female/SMA | 96 x 24.9 x 16.3 |
| STOL-IM-1550-40-PM | 1550 | 40 | 100 | 4.5@30GHz | -45 | V female | 71 x 16 x 7 |
選項：
STOL-IM-785-40-PM-XX
XXHE：高消光比
PD：內部PD
請聯系我們以獲取可用選項。

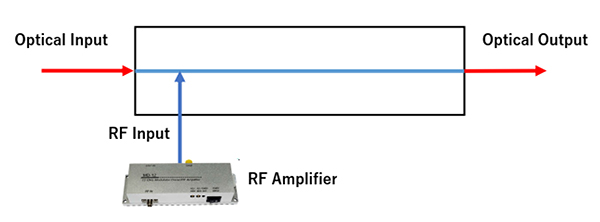

功能圖：

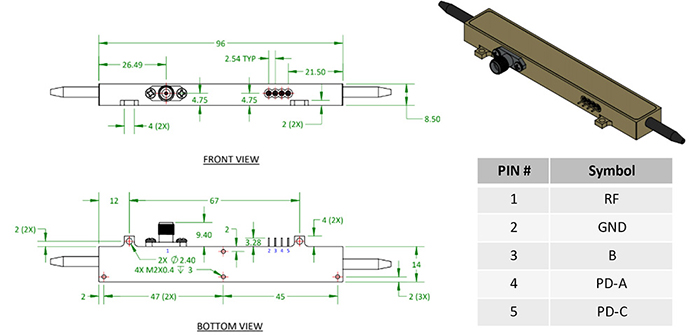

機械制圖：
STOL-IM-XXX-XX-PM-PD外殼，帶內部PD
STOL-IM-XXX-XX-PM外殼，無內部PD
可用配件：ST-BCB-4

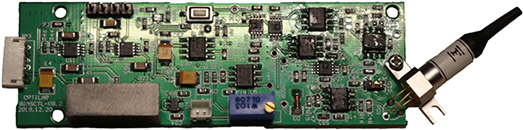

這是一款結構緊湊的偏置控制板，設計用于維持光強度調制器的線性工作點

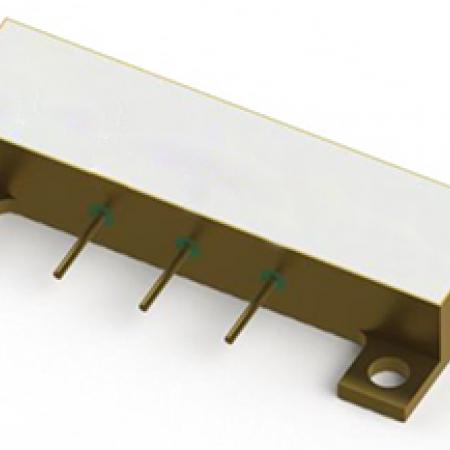

多功能集成光學芯片（MIOC）是光纖陀螺儀（FOG）的關鍵部件，用于轉速感應和慣性導航系統。 該集成光學芯片裝置由偏振器、Y 型結耦合器和雙電光學相位調制器組成。 通過使用鈮酸鋰，該集成光學芯片采用質子交換光波導制造。 它的偏振消光比超過 60 dB，可以最大限度地減少偏振串?dāng)_引起的非互惠性偏置漂移。 光纖電流傳感器（FOCS）芯片專為光纖電流傳感而設計。
特點
1550±20nm工作波長
PM輸入和輸出端口
低插入損耗3.5 dB
偏振消光比>60dB
低Vπ電壓4V
提供未封裝的芯片
應用：
光纖陀螺儀
光纖電流傳感器（FOCS）
壓敏檢波器和其他光學敏感場
規格：
| 型號 | 波長 | 帶寬 | 分割比例（%） | 強度調制（%） | 插入損耗 | 尺寸（毫米） |
| STOL-MIOC-1550-BC | 1550 | 20 | 50 | 0.1 | 3.5 | 1x1.8x22.5 |
| STOL-MIOC-1550-BC-P | 1550 | 20 | 50 | 0.1 | 2.5 | 1x1.8x22.5 |
| STOL-MIOC-1550-PG | 1550 | 20 | 50 | 0.1 | 3.5 | 5.85x12.85x40.5 |
| STOL-MIOC-1550-PG-P | 1550 | 20 | 50 | 0.1 | 2.8 | 5.85x12.85x40.5 |
| STOL-MIOC-1550-SB | 1550 | 20 | 50 | 0.1 | 3.5 | 1.75x7x26 |
| STOL-MIOC-1550-SP | 1550 | 20 | 50 | 0.1 | 3.5 | 3x6.5x33 |
| STOL-FOCS-1550-PG | 1550 | 20 | 50 | 0.1 | 4.2 | 5.85x12.85x40.5 |
功能圖：
機械制圖：
STOL-MIOC-1550-BC
我們的高增益射頻放大器模塊可為微波和模擬鏈路提供經濟高效的解決方案。 該模塊結構緊湊、使用方便，可提供高質量的單端電壓來驅動光調制器。 這款多功能模塊采用 12V 或 5V 直流電源，外殼經過陽極氧化處理。精密加工的鋁制外殼，可在長時間使用時有效散熱。 大多數調制器都有一個可手動調節的直流偏置輸出電壓端口，以便在與標準光學調制器一起使用時進一步提高其效率。
應用：
模擬射頻放大
5G無線天線
光纖射頻鏈路
數字調制
一般實驗室測試和測量
SONET/SDH
規格：
| 型號 | 帶寬（GHz） | S11特性（dB） | 數據速率（Gb/s） | 射頻增益（dB） | 飽和輸出功率（dBm） | 增益紋波（dB） | 輸入、輸出阻抗(?) | 增益調整范圍（dB） | 電源要求 |
| STOL-MD-9-M | 3至9 | -15 | - | 34 | 30 | 0.5 | 50 | - | 5V DC |
| STOL-MD-50E-M | 45 | -10 | 50 | 20 | 14.5 | 1.5 | 50 | 15 | 12V DC, 2A |
| STOL-MD-20-M | 18 | -10 | 23 | 19 to 24 | 26 | 0.5 | 50 | 5 | 12V DC, 1A |
| STOL-MD-12-DC | 12 | -10 | 12.5 | 14 to 26 | 26 | 1.5 | 50 | 6 | 12V DC, 1A |
功能圖和圖紙：
