LBO晶體（三硼酸鋰 LiB3O5）是一種非線性光學(xué)晶體，非常適合各種非線性光學(xué)應(yīng)用。LBO 晶體兼具寬透明度、中等程度的高非線性耦合、高損傷閾值以及良好的化學(xué)和機(jī)械性能。
LBO晶體具有以下特點(diǎn)：
寬透明度范圍（160nm – 2600nm）
中等程度的高非線性系數(shù)
損壞閾值高
寬波長(zhǎng)范圍內(nèi)的 I 類和 II 類相位匹配
光學(xué)均勻性高
接受角大，偏離角小
LBO晶體的特殊優(yōu)勢(shì)：
超拋光元件，表面質(zhì)量極佳：粗糙度 < 3? RMS，劃痕深度 2/1
極低的體吸收率：1064nm波長(zhǎng)時(shí)高達(dá) 2ppm/cm
晶體尺寸可達(dá) 50x50mm，最大長(zhǎng)度為 50mm
嚴(yán)格的質(zhì)量控制
應(yīng)用領(lǐng)域
激光材料加工: 激光打孔，激光鉆孔，激光焊接，激光切割，激光劃片，激光燒蝕，激光熔融，激光快速成型，激光3D打印
生物醫(yī)學(xué)激光應(yīng)用
激光顯示，激光電視，激光投影
激光打標(biāo)，激光印刷
光通信
光傳感，傳感器
典型規(guī)格
| 口徑 | 高達(dá)50x50 mm2 |
| 長(zhǎng)度 | 沿 x 軸高達(dá) 50 mm |
| 平整度 | 高達(dá) λ/10 @1064nm |
| 粗糙度 | <3? RMS |
| 平行度 | 高達(dá) 5 arc sec. |
| 垂直度 | 高達(dá) 5 arc min. |
| 劃痕狀瑕疵, /坑洼瑕疵 | 2/1 ，可定制0/0 |
| 增透膜 | 雙帶 R < 0.1% |
| 吸收系數(shù) | <塊狀 (1064nm) =2-4 ppm/cm <表面（1064 nm）= 1-2 ppm <批量（532 nm）= 8ppm/cm <表面（532 nm）= 1-2 ppm |
| 波面畸變控制 | λ/8 @633 nm |

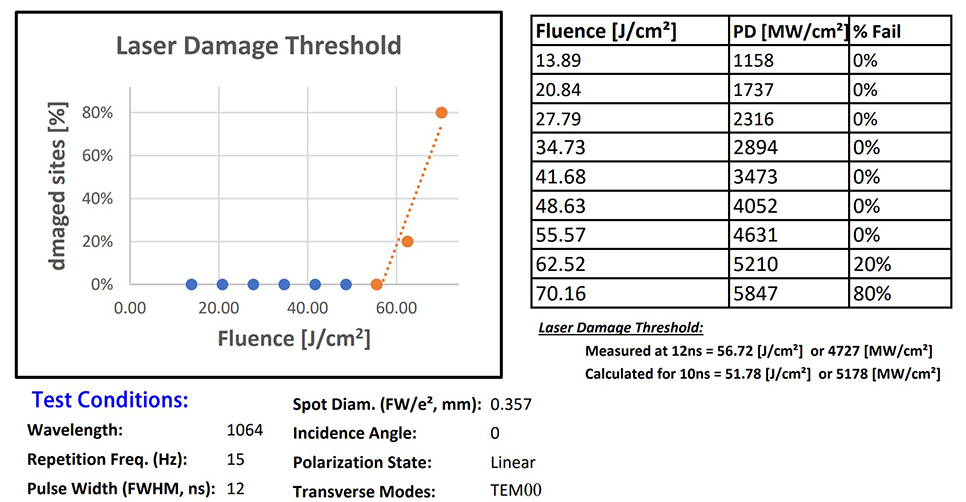

| 激光損傷閾值 | 800 MW/cm2 @1064 nm 500 MW/cm2 @532 nm 300 MW/cm2 @355 nm For 10 ns pulses |
常見應(yīng)用
高功率二極管泵浦 Nd:YAG 和 Nd:YLF 激光器、Alexandrite、Ti:Sapphire、染料激光器和超短脈沖激光器的二倍頻和三倍頻。

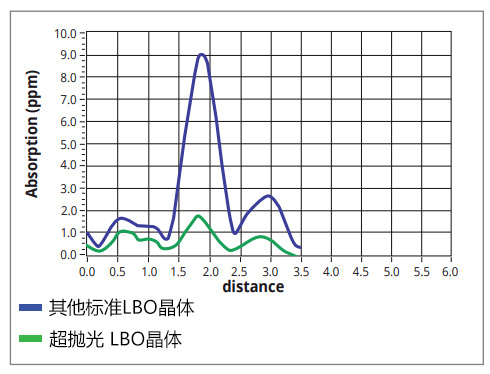

在波長(zhǎng)為 1064/532nm 的增透膜的 LBO 晶體上進(jìn)行波長(zhǎng)為 532nm 的表面吸收：圖表清楚地表明，在 532nm 波長(zhǎng)下，鍍膜 LBO 超級(jí)拋光晶體（粗糙度<3 ?）的表面吸收率比標(biāo)準(zhǔn)拋光鍍膜 LBO 晶體（粗糙度約 10 ?）低約 4 倍?；谶@一差異，我們制造的 LBO 超拋光晶體應(yīng)具有更長(zhǎng)的使用壽命。
上一個(gè)商品：BBO晶體
下一個(gè)商品：PPKTP晶體 周期極化KTP
