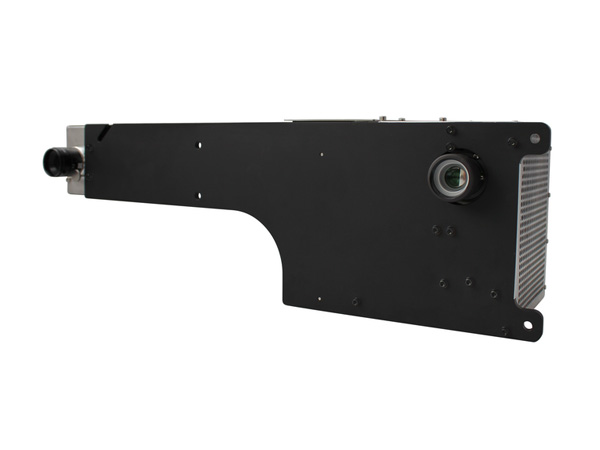

3D相機模組（直接鏈路傳感器DLS模塊）適合應用于需要定制化 3D 相機應用場景，將傳感器硬件與強大的軟件庫相結合。不同于市面上其他 3D 相機3D智能相機，客戶可以根據自己的應用，定制化自己的 3D 相機解決方案。傳感器硬件支持一個或兩個索尼 cmos 圖像傳感器，這些傳感器通過 FPGA 連接到 ViALux 的高性能 DLP 投影單元，以便所有組件在內部精確同步。集成商通過 Direct Link 架構，減少的接口和布線，提高了系統的可靠性。強大的 3D 掃描 API 已成功應用于所有STVL系列3D 掃描儀產品，該軟件直接自動提供 (x, y, z) 坐標以用于 3D 機器視覺。客戶可以根據他們的應用知識專注于通過他們自己的軟件開發創造附加值。

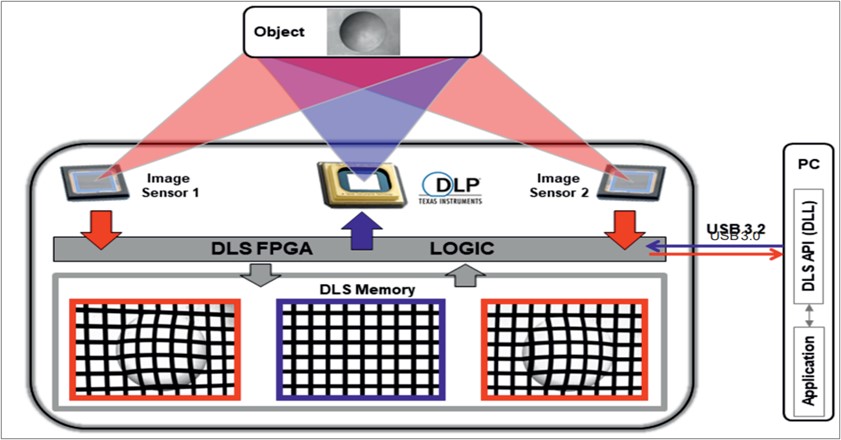

3D相機的模組的架構如圖所示。FGPA用于控制用于快速和精確圖案投影的高性能 DLP 芯片和用于數字成像的圖像傳感器。圖案生成和圖像記錄精確同步，也可以用于ROI區域數據的讀出。圖像傳感器幀率可以從166FPS到5000FPS。一系列用戶定義的投影模式可以被上傳到 DLS 內存 (RAM)，數據可用于單個投影或投影循環。被拍攝的物體由傳感器記錄，圖像緩存在板載 RAM 中，該 RAM 可容納多達 1.592 張圖片（10 位，1.920 x 1.200 像素），可以被下載到 PC 進行進一步處理。所有數據流操作均由一個 FPGA 設備執行，從而實現出色的實時精度。模組通過在USB 3.2 SuperSpeed 實現與板載 RAM 之間的數據流傳輸。無損實時壓縮進一步增強了上傳功能，并且像素合并可作為圖像下載的選項。
3D相機模組優點
DLS 工作原理為需要靈活場景照明的機器視覺應用提供了顯著優勢：
投影和成像組件精確
高帶寬傳輸獨立于 PC 運行
硬件集成保證實時數據流
DLS-Module 只需要一個 USB3.2 接口
清晰的 API 軟件促進應用程序的快速開發
DLS系統規范
| DLP投影芯片組 | |||
| DLP7000微鏡陣列，1024 x 768鏡 | |||
| 最大模式更新速率，22727 fps（全陣列） | |||
| 圖像傳感器芯片 | |||
| 索尼Pregius IMX-1741920 x 1200像素 | |||
| 最大圖像緩沖容量，1592個全分辨率，10位圖像。 | |||
| DLS幀率（選定的感興趣區域–ROI） | |||
| 圖像傳感器線（ROI） | DLS幀速率 | 圖像傳感器位深度 | DLP投影儀位深度 |
| 1200 | 166幀/秒 | 10位 | 8位 |
| 676 | 289幀/秒 | 10位 | 8位 |
| 374 | 每秒500幀 | 10位 | 7位 |
| 236 | 750幀/秒 | 10位 | 6位 |
| 168 | 每秒1000幀 | 10位 | 6位 |
| 70 | 1900幀/秒 | 10位 | 5位 |
| 2. | 5150幀/秒 | 10位 | 2位 |

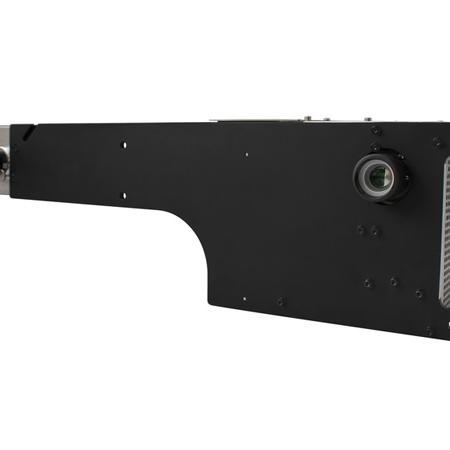

型號

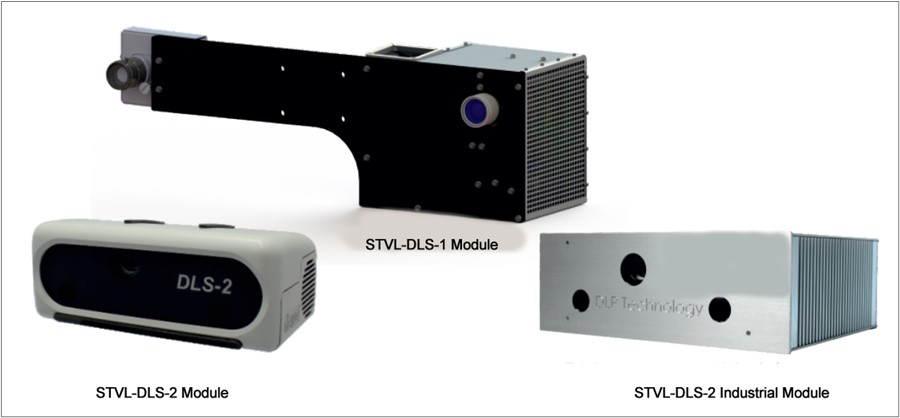

STVL-DLS-1和STVL-DLS-2模塊分別處理不同的視場和工作距離（WD）。對角線視場（DFOV）由DFOV=0.69 x WD給出。STVL-DLS-1。STVL-DLS-2工業模塊是STVL-DLS-2模塊的一個版本。STVL-DLS-2工業模塊配有防塵外殼和用于工業用例的被動冷卻。兩個DLS模塊的光源為持久的高功率LED。
額外的軟件包zSnapper SDK（zSn.dll）是我們DLS模塊的可選擴展，可實現高速、高精度的3D坐標采集。這個強大的3D?已經為我們的3D掃描儀開發了測量軟件，現在已在模塊級別發布。它直接自動提供（x，y，z）坐標，用于3D機器視覺。
| 產品 | 投射比（WD/FoV） | 工作距離 | 底座長度（立體聲底座）（mm） | 配置 | LED顏色選項 | 軟件選項 |
| STVL-DLS-1模塊 | 1.8 | 1300-3000 | 410 | 1 x DLP7000， 1 x索尼IMX174 | 標準：白色 460 nm藍色 730 nm近紅外 850 nm近紅外 | P/N 9623 zSnapper? SDK軟件 |
| STVL-DLS-2模塊 | 1.8 | 600或1000 | 160 | 1 x DLP7000， 2 x索尼IMX174 | 標準：白色 460 nm藍色 730 nm近紅外 850 nm近紅外 | P/N 9623 zSnapper? SDK軟件 |
| STVL-DLS-2工業模塊 | 1.8 | 600或1000 | 160 | 1 x DLP7000， 2 x索尼IMX174 | 標準：白色 460 nm藍色 730 nm近紅外 850 nm近紅外 | P/N 9623 zSnapper? SDK軟件 |
我們的3D掃描系統的應用之一用于緊身衣、全身測量、假肢、矯形技術和姿勢分析領域。該系統為用戶提供了用戶友好的用戶界面，其特點是易于使用。該系統不固定在特定位置，可以以節省空間的方式收起，并在組裝后立即準備使用。

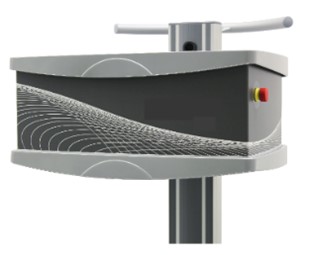

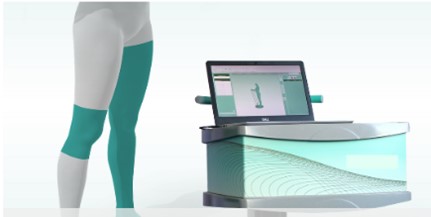

 | 3D身體測量由3D掃描系統組成，該系統是一種優化的解決方案，可用于醫療用品商店，為客戶提供壓縮產品。掃描系統由一個移動設備推車和插件組成。 |
 | Link是3D掃描系統的移動擴展，可實現與位置無關的皮膚和拉伸尺寸的移動數據采集，用于供應圓形和扁平針織產品?？蛻魯?shù)據和手動測量記錄在平板電腦中，并直接傳輸回商店，進入儀器軟件。整個系統可用于訂購過程的快速數字處理。 |
 | Compact3D掃描系統在空間要求和軟件功能范圍方面都特別適合藥店的需求?？s短的工作距離允許3D掃描系統在較小的房間中使用。如果不需要該設備，可以快速且節省空間地將其收起。 |

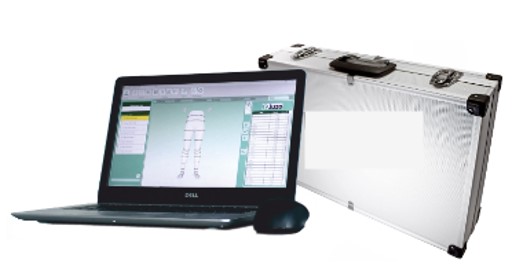

 | 有了光掃描系統，我們希望讓我們的客戶有機會在產品演示后立即在壓縮襪的供應中使用掃描軟件的優勢。通過手動確定的尺寸的轉移，從產品配置到在線商店中尺寸的轉移或到ERP軟件的所有后續步驟都可在軟件中供用戶使用。如果醫療用品商店的超市沒有為3D掃描系統提供足夠的空間，則可以將該產品作為獨立產品購買。 |
