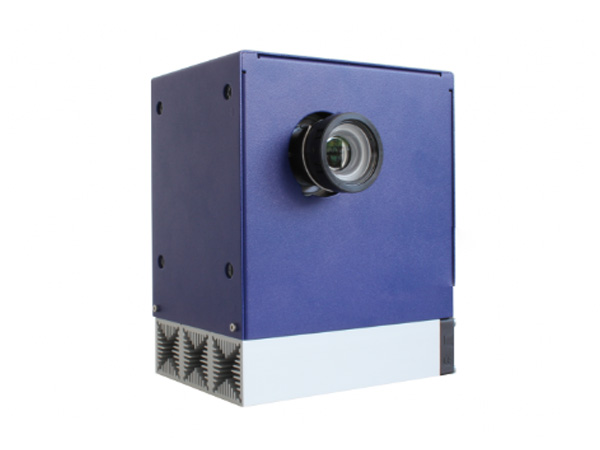

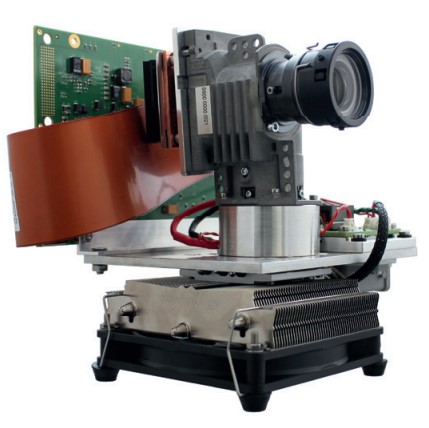

高性能、高靈活度工業級DLP光學投影模組STAR-07基于1024x768分辨率的高速DMD空間光調制器V-7000VIS，集成了高功率LED光學模塊，成為了一個獨立的工業級DLP光學投影模組；內置的兼容C++,Python和C#等多個變編程環境的SDK，用戶可以方便靈活精確地設置投影圖形格式、投影幀頻和順序。STAR-07支持1100流明投影光輸出，可選配變焦或廣角鏡頭，投影幀頻可高達22.272kHz, 代表了當前市場上DLP光學投影模組的高性能產品，適用于機器視覺照明、3D掃描、工業數字化曝光和3D打印。
工業級DLP光學投影模組STAR-07提供靈活的控制，能適用于各種相關應用。利用1024x768分辨率高速DMD空間光調制器V-7000VIS 50Gbit/s的帶寬特性，STAR-07的投影幀頻可高達22.272kHz；通用高性能SDK持只使用部分像元(Area of Interest)，可實現高達50kHz的投影幀頻。同時，通用高性能SDK ALP4.2支持C++,Python和C#等多個編程環境，用戶可以方便靈活精確地設置投影圖形格式、灰度等級、投影幀頻和順序，并可以實現像素級的精確控制。

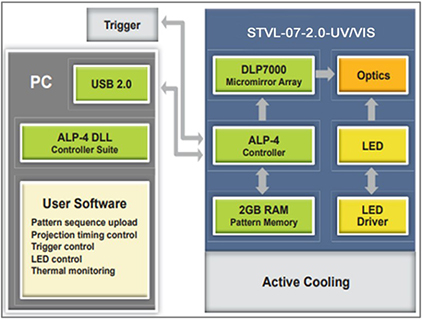

工業級DLP光學投影模組STAR-07的核心控制單元配備USB2.0數據傳輸接口，可實現投影圖形數據的上傳和投影幀頻的控制，配備光電耦合電路的集成化同步觸發接口支持寬范圍的觸發電壓，并且是可編程的I/O接口。高功率LED光源的數字驅動器可以方便的進行功率設置和溫度讀取以便進行系統的散熱管理。
LED選項
| 紅色 | 綠色 | 藍色 | 紫羅蘭色 | 白色 | |
| 典型主波長 | 613nm | 525nm | 460nm | 405nm | - |
| 頻譜帶寬FWHM | 19 nm | 34nm | 20nm | 20nm | - |
| STVL-07-2.0-UV/VIS輸出* | 330 lm 1450mW | 850 lm 1550 mW | 140lm 2550mW | - 2150mW | 1100 lm - |
*對于連續投影的典型值，脈沖操作可以產生更高的輸出。

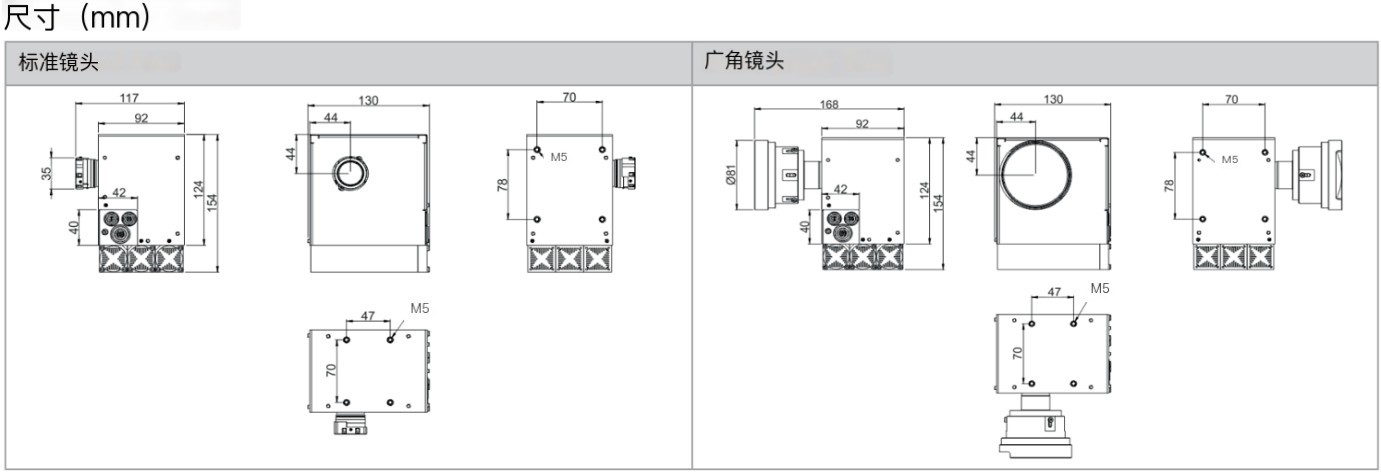

鏡頭選項
| 重量 | 失真 | 工作距離 | 投射比 | 均勻性（IEC） | 對比度FOFO | MTF | |
| 標準鏡頭 | 123g | 0.2% | 0.4m-10 m | 1.8 | +35%-30% | 2000:1 | 45%@36 lp/mm |
| 廣角鏡頭 | 580g | 5.5 | 0.5 m-2 m | 0.9 | +26%/-23% | 2000:1 | 30%@36 lp/mm |
幀速率
| DMD陣列 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 512 |
| 位深度 | 8 -bit | 7 -bit | 6 -bit | 5 -bit | 1 -bit | 1 -bit |
| 幀速率 | 290 fps | 569 fps | 1091 fps | 2016 fps | 22727 fps | 30300 fps |

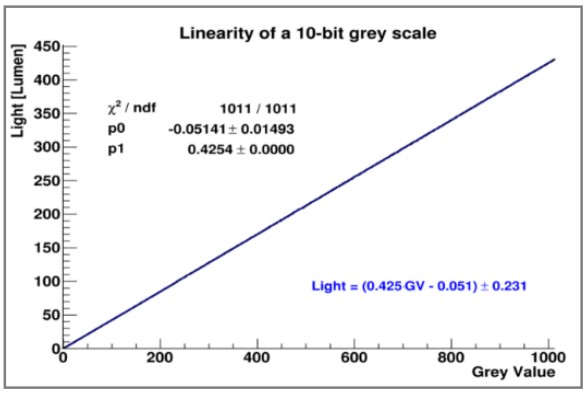

灰度線性度
ALP-4支持精確的位平面定時，實現與同步相機記錄相關的出色灰度線性?；叶戎灯钚∮跐M刻度值的0.06%。
常規規格
| 重量（不含鏡頭） | 輸入功率 | 工作溫度 | 儲存溫度 | 法規 | LED壽命 |
| 2000g | DC 12-24 V 150W | 10℃-40℃ 非冷凝 | -10℃-50℃ 非冷凝 | CE FCC A級 | >10000h （接通時間） |

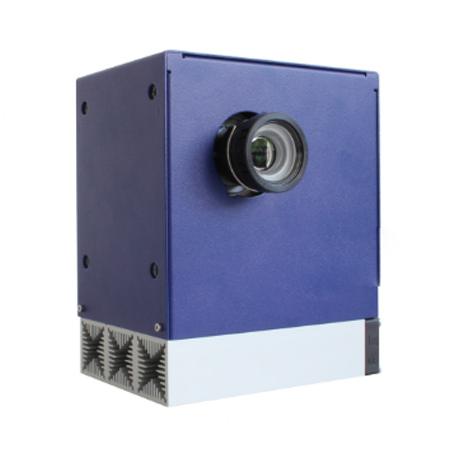

STVL-07-2.0-RGB投影儀，可選RGB，配備三個大功率LED光源和一個集成冷卻系統。典型的用例是3D體積顯示、3D測量、增強現實應用和機器視覺照明。除此之外，新出現的應用程序也得到了開放SDK接口的良好支持。STVL-07-2.0-RGB有兩個鏡頭選項，一個是具有變焦功能的標準投影鏡頭，另一個是固定焦距的廣角鏡頭。

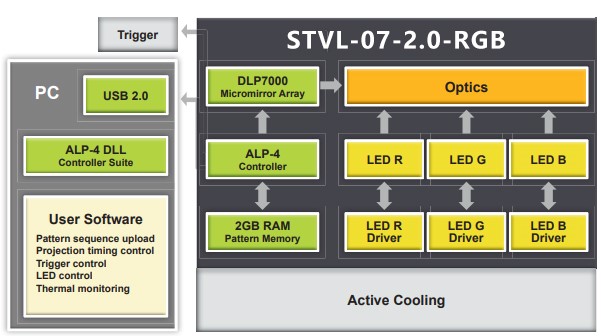

STVL-07-2.0-RGB的中央控制單元通過USB 2.0連接，實現圖案上傳、顯示和同步。集成觸發設施在其光耦接口支持寬電壓范圍，并且是軟件可編程的。LED光源的數字驅動器可方便地訪問電源設置和溫度讀數，以進行熱管理。
ALP-4.2控制器套件是中央編程工具，為高級產品開發提供了所有必要的功能。圖案序列通過無損壓縮的USB 2.0傳輸從PC上傳到板載存儲器。STVL-07-2.0-RGB是USB 2.0連接，實現模式上傳、顯示和同步。三個LED光源的三個單獨的數字驅動器可以方便地訪問電源設置和溫度讀數，以便對每個LED進行熱管理。此外，每個LED都由可編程高速控制線選通。集成觸發設施支持用于外部主控或從控模式的可選電壓電平。顯示序列的屬性，例如，比特深度、圖片時間、觸發模式、重復可以自由定義，以滿足各自的應用要求。ALP-4.2固件將模式從板載SDRAM存儲器流式傳輸?shù)紻LP7000微鏡陣列，其中輸入模式被一一映射到鏡。模式在全局重置模式下更新；這意味著所有鏡像在幾微秒內同時切換。通過控制每個反射鏡的開啟時間來生成灰度值模式，從而產生精確的灰度值線性。最大全局陣列切換速率為22727幀/秒。多個STVL-07-2.0-RGB設備可以并行運行，方便地從同一應用程序進行控制，并通過觸發設備精確同步。ALP–4.2 API經過充分驗證，DLL支持C++、C#、Visual Basic（.NET）、Python、MATLAB、LabVIEW和其他開發平臺。Microsoft?操作系統支持最新的Windows?版本，包括32位和64位。ALP-4 USB 2.0驅動程序功能強大，經過驗證，符合UIF標準，并在工業和醫療應用中得到全天候驗證。
光學和熱設計

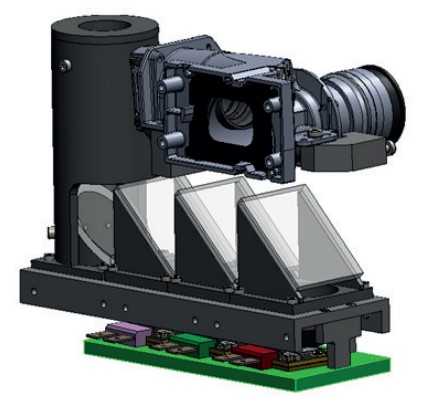

每個LED的紅光、綠光和藍光輸出被組合并通過二向色鏡系統饋送到均化器（光隧道）中。STVL-07-2.0-RGB的輸出顏色可以在全幀率下進行RGB切換。包括一個帶主動冷卻器的通用銅散熱器，用于LED光源的熱管理。ALP-4.2的溫度監測設施提供了確保LED在規定范圍內安全運行所需的所有信息。
LED選項
| 紅色 | 綠色 | 藍色 | |
| 典型主波長 | 613nm | 525 nm | 460 nm |
| 頻譜帶寬FWHM | 19 nm | 34nm | 20 nm |
| STVL-07-2.0-RGB輸出* | 400 lm 1750 mW | 850 lm 1550 mW | 140lm 2550mW |
*連續投影的典型值，脈沖操作可能產生更高的輸出
鏡頭選項
| STVL-07-2.0-RGB | 長度L 直徑D 質量M | 扭曲 | 工作距離D 投擲比TR |
| 標準鏡頭 零件號：9052 | L=40mm D=35mm M-120g | 0.2% | D> 0.4m TR=1.8…2.1 |
| 廣角鏡頭 零件號：9591 | L=91mm D=81mm M-580g | 5.5% | D> 0.5m TR=0.9 |
每種顏色的幀速率
| DMD陣列 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 512 |
| 位深度 | 8-bit | 7-bit | 6-bit | 5-bit | 1-bit | 1-bit |
| 幀速率 | 290 fps | 569 fps | 1091 fps | 2016 fps | 22727 fps | 30300 fps |
常規規格
| 重量（不含鏡頭） | 輸入功率 | 工作溫度 | 儲存溫度 | 法規 | LED壽命 |
| 3200g | DC 12-24 V 150W | 10℃-40℃ 非冷凝 | -10℃-50℃ 非冷凝 | CE FCC A級 | >10000h （接通時間） |

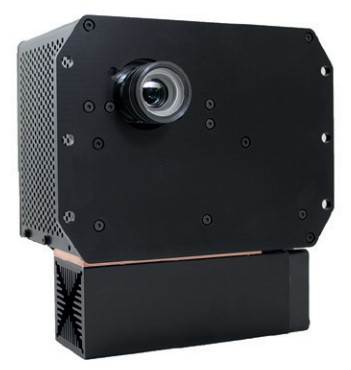

STVL-07-3.0-UV/VIS/RGB是一款基于微鏡技術的高性能DLP?投影模組，旨在滿足苛刻的工業應用。自20多年以來，DLP技術廣泛應用于多媒體和數字電影，已成為工業解決方案的重要工具。STVL-07-3.0-UV/VIS/RGB投影儀的核心是一個0.7“DLP芯片，由1個024x768反射鏡陣列組成。這些雙穩態反射鏡在微秒內翻轉到相反的傾斜位置，以產生所需的圖案。STVL-07-3.0-UV/VIS/RGB為每個單獨的反射鏡提供精確的高速控制，使投影輸出具有出色的靈活性和圖案幀率。投影儀配備了大功率LED光源，這是該設備緊湊耐用設計的關鍵。典型的使用案例包括機器視覺照明、3D掃描、工業曝光和增材制造。除此之外，新出現的應用程序也得到了開放SDK接口的良好支持。STVL-07-3.0-UV/VIS/RGB有兩個鏡頭選項，一個是具有變焦功能的標準投影鏡頭，另一個是固定焦距的廣角鏡頭。

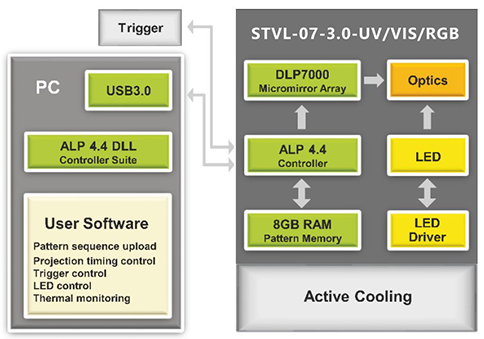

STVL-07-3.0-UV/VIS/RGB的中央控制單元采用USB3.0連接，實現圖形上傳、顯示和同步。集成觸發設施支持可選擇的電壓電平，并可通過軟件編程。LED光源的數字驅動器可方便地訪問電源設置和溫度讀數，以進行熱管理。
ALP-4.4控制器套件是中央編程工具，為產品開發提供所有必要的功能。圖案序列通過無損壓縮的USB3.0傳輸從PC上傳到板載存儲器。顯示序列的屬性，例如，比特深度、圖片時間、觸發模式、重復可以自由定義，以滿足各自的應用要求。ALP-4.4固件將模式從板載SDRAM存儲器流式傳輸?shù)紻LP7000微鏡陣列，其中輸入模式被一一映射到鏡。模式在全局重置模式下更新；這意味著所有鏡像在幾微秒內同時切換。通過控制每個反射鏡的開啟時間來生成灰度值模式，從而產生精確的灰度值線性。最大全局陣列切換速率為22727幀/秒；甚至可以通過微鏡陣列的部分更新來實現更高的幀速率。多個STVL-07-3.0-UV/VIS/RGB設備可以并行運行，方便地從同一應用程序進行控制，并通過觸發設備精確同步。ALP-4.4 API已被證明適用于所有DLPC410芯片組；DLL支持C++、Python LabVIEW、.NET等開發平臺。Microsoft?操作系統支持最新的Windows?版本，包括32位和64位。ALP-4 USB3.0驅動程序功能強大，經過驗證，符合UIF標準，并在工業和醫療應用中得到全天候驗證。
LED選項
| 紅色 | 綠色 | 藍色 | 紫羅蘭色 | 白色 | |
| 主波長 | 613**nm | 525nm | 460nm | 405/385*/365*nm | - |
| 頻譜帶寬FWHM | 19nm | 34nm | 20nm | 15nm | - |
| STVL-07-3.0-RGB輸出* | 330 lm 1450mW | 850 lm 1550 mW | 140lm 2550mW | - 1750/2450/2550mW | 1100 lm - |
*STVL-07-3.0-RGB中不可用
**635nm可根據要求提供
***連續投影的典型值，脈沖操作可能產生更高的輸出

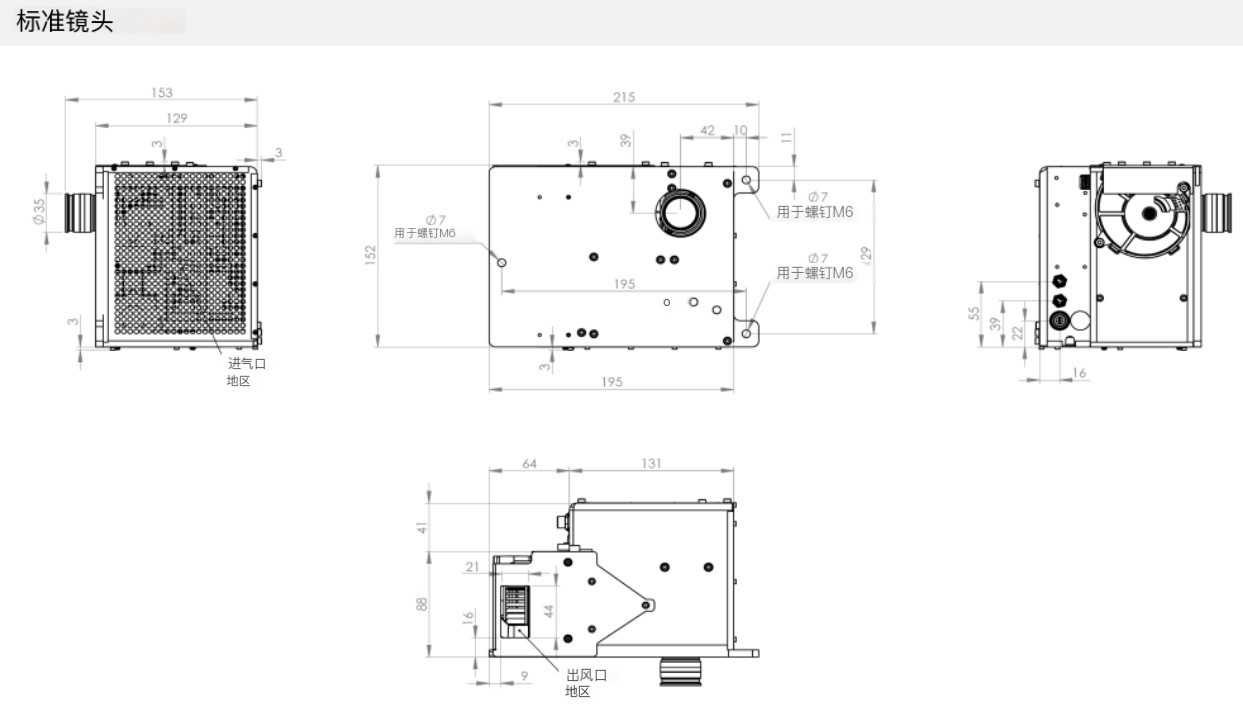

鏡頭選項
| 長度L 直徑D 質量M | 扭曲 | 工作距離D 投擲比TR | 快速移動 | 均勻性（IEC） 對比度FOFO | MTF | |
| 標準鏡頭 | L=36 mm D=35mm M-150g | 0.2% | D> 0.4m TR=1.8…2.1 | 1.00-1.16 | +25%-30% 2000:1 | 45%@36 lp/mm |
幀速率
DMD陣列 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1024 x 512 |
| 位深度 | 8-bit | 7-bit | 6-bit | 5-bit | 1-bit | 1-bit |
| 幀速率 | 290 fps | 569 fps | 1091 fps | 2016 fps | 22727 fps | 30300 fps |
灰度線性度
ALP-4支持精確的位平面定時，實現與同步相機記錄相關的出色灰度線性?；叶戎灯钚∮跐M刻度值的0.06%。
常規規格
| 重量（不含鏡頭） | 輸入功率 | 工作溫度 | 儲存溫度 | 法規 | LED壽命 |
| 3000g | DC 19-24 V 150W | 10℃-40℃ 非冷凝 | -10℃-50℃ 非冷凝 | CE FCC A級 | >10000h （接通時間） |

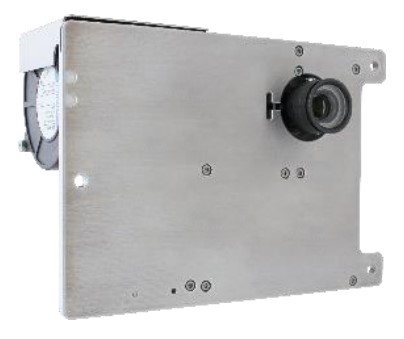

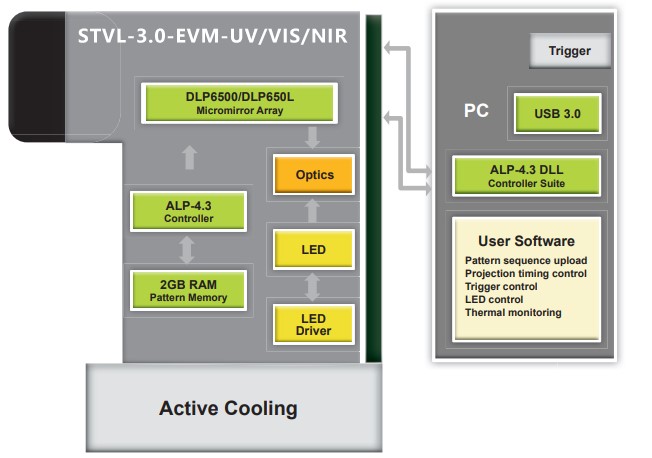

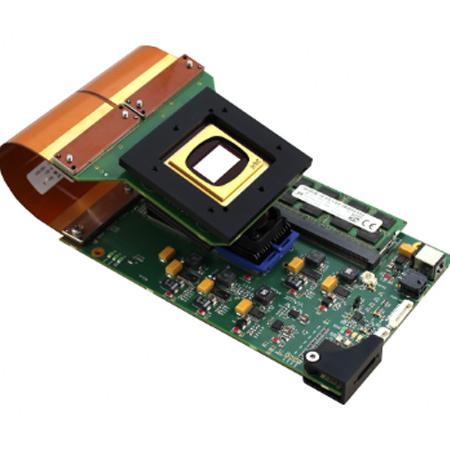

STVL-3.0-EVM-UV/VIS/NIR是一款基于微鏡技術的高性能DLP單色 LED 光學投影模組，旨在滿足苛刻的工業或研究應用。
STVL-3.0-EVM-UV/VIS/NIR提供以下模塊：
STVL-V-6501視覺
STVL-V-650L近紅外
STVL-V-7001可見/紫外
 | STVL-V-6501 VIS基于0.65''1080p DLP芯片（DLP6500）和DLPC910控制器，可在可見光范圍（400-700 nm）內實現高達10 309 Hz的二進制圖案速率，光功率密度高達25 W/cm2 |
 | STVL-V-650L NIR采用0.65 |
