每一個 DLP 芯片組的核心都有一個高反射鋁微鏡陣列，即數字微鏡器件 (DMD)。DMD 是一種電子輸入、光學輸出的微機電系統 (MEMS)，開發人員可借助該系統執行高速、高效及可靠的空間光調制。采用 TI 成熟的半導體生產技術，每一個 DMD 都含有最多 200 萬個獨立控制的微鏡（構建于相應的 cmos 存儲單元上）。在運行期間，DMD 控制器為每個基本存儲單元加載一個“1”或一個“0”。接下來會施加鏡像復位脈沖，這會引起每個微鏡靜電偏離大約一個鉸鏈，從而達到相應的 +/-12° 狀態。由于會受到兩個彈簧頂針的阻力而物理停止，這兩個有效狀態的偏離角度是可重復的。在投影系統中，+12° 狀態對應“開”像素，-12° 狀態對應“關”像素。通過對每個鏡片的開/關占空比進行編程來創建灰度圖形，并且可以多路復用多個光源以創建 RGB 全彩圖像。

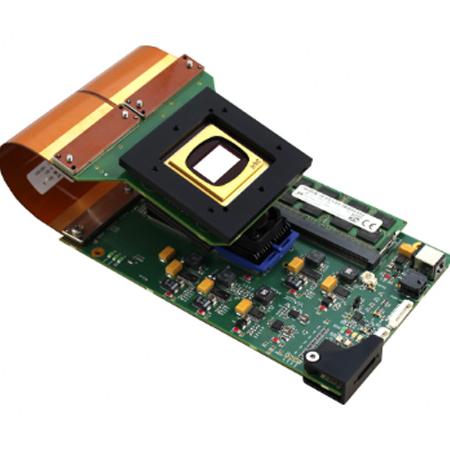

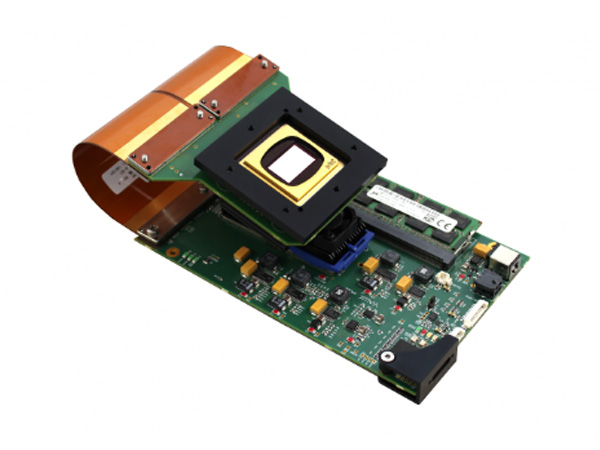

DMD數字微鏡器件空間光調制器（DMD?開發套件）基于DLP? Discovery? 4100芯片組，代表了市場上DMD空間光調制器產品的最高性能。配備USB3.0超高速數據接口，128Gbits板載內存，幀頻高達50KHz，4百萬像素分辨率，得益于DLPCx10 控制器芯片組的持續帶寬，DMD數字微鏡器件空間光調制器在鏡像控制方面提供了獨特的靈活性以及出色的模式頻率。可用光譜范圍涵蓋從 363nm UVA 到 2500nm NIR 的所有波長。A 型 DMD 封裝提供高效的冷卻選項，每個 DMD 能夠?qū)崿F(xiàn)高達 160W 的持續光功率傳輸。DMD數字微鏡器件空間光調制器可利用 DLP 技術快速啟動應用程序開發。該模塊配備完全配置的高速 FPGA 邏輯和固件，以便客戶節省專用硬件和固件開發的時間和成本。全面且經過長期驗證的應用程序編程接口 ALP?4 是通用控制器套件，可為所有DMD空間光調制器提供完全的軟件兼容性。  DMD空間光調制器適用于壓縮感知，單像素3D成像，波前整形，光譜成像，量子成像，生物成像，數字成像平板印刷，激光打標，LCD和OLED修復，SLA&SLS 3D打印，自適應照明，場景模擬，3D機器視覺和質量控制，3D掃描。

DLP?(DMD)空間光調制器優勢：

• 超高速：圖形數據從讀取到顯示過程延時小于1500μs，非實時圖形刷新速率高達22.272kHz

• 超高分辨率：2560x1600,像元大小7.6微米

• USB3.0超高速數據傳輸接口：二值圖形數據從電腦到128Gbits片上內存的傳輸速率大于4000Hz.

• 128Gbits（16GB）片上內存:至多可存儲17萬張1bit二值圖形數據。

• 單像素級的精確控制：圖形數據中的一個像素直接mapping映射一個DMD像素，并貫穿整個處理過程

• 高兼容性DLL動態函數庫：Python，C++，C#，.NET，LabVIEW，MATLAB

• 開源多個編程環境下的Demo軟件源代碼

超高速DMD空間光調制器

超高速DMD空間光調制器提供靈活的控制，具有最高像素分辨率和最大數據速率，能適用于各種相關應用。利用DLP? Discovery 4100芯片組61Gbit/s（DLPC910) 的帶寬特性，幀頻可高達22272fps。通用高性能編程開發工具ALP4.3支持只使用部分像元（AOI)，可實現高達50000fps幀頻.

型號	STVL-V-7001	STVL-V-7001+	STVL-V-9501        STVL-V-9501C	STVL-V-6501	STVL-V-9001        STVL-V-9001C        STVL-V-9001T	STVL-V-650L
簡圖
芯片組	DLP7000        DLPC410	DLP7000        DLPC410	DLP9500        DLPC410	DLP6500        DLPC910	DLP9000X        DLPC910	DLP650LNIR        DLPC410
A類DMD	0.7”XGA	0.7”XGA	0.95”1080p	0.65''1080p	0.9” WQXGA	0.65''WXGA
優化波段	VIS、UV	VIS、UV	VIS、UV	VIS	VIS、UV	NIR
分辨率	1024 x 768	1024 x 768	1920 x 1080	1920 x 1080	2560 x 1600	1280 x 800
像素大小	13.7μm	13.7μm	10.8μm	7.6μm	7.6μm	10.8μm
通光面大小	14.0 x 10.5mm2	14.0 x 10.5mm2	20.7 x 11.7mm2	14.5 x 8.2mm2	19.4 x 12.1mm2	13.8 x 8.6mm2
控制板類型	V4395	VDIF	V4395	V4390	V4390	V4395
控制板尺寸	162 x 99mm2	120 x 97mm2	162 x 99mm2	162 x 99mm2	162 x 99mm2	162 x 99mm2
DMD板尺寸	67 x 50mm2	48 x 66mm2	102 x 83mm2	101 x 78mm2	95 x 88mm2	63 x 47mm2
柔性電纜長度	105/283/573mm	44 x 139mm	105/283/573mm	105/283/573mm	105/（283）mm	105mm
板上RAM容量	64 Gbit/128 Gbit	64Gbit/128 Gbit	64 Gbit/128 Gbit	64 Gbit/128 Gbit	64 Gbit/128 Gbit	64 Gbit/128 Gbit
板上的二進制模式	87381/174762	87381/174762	31 068/62 137	31 068/62 137	16 777/33 554	55 924/111 848
硬件觸發器	主/從	主/從	主/從	主/從	主/從	主/從
開發工具	ALP-4.3	ALP-4.4	ALP-4.3	ALP-4.3	ALP-4.3	ALP-4.3
刷新率（1bit ）	22727Hz	22727Hz	17857Hz	10309Hz	12987Hz	10752Hz
刷新率（6bit）	1091Hz	1091Hz	987Hz	871Hz	1013Hz	856Hz
刷新率（8bit ）	290Hz	290Hz	266Hz	266Hz	303Hz	258Hz
刷新率（12bit ）	18Hz	18Hz	17Hz	17Hz	20Hz	17Hz
PC接口	USB3.0	USB3.0	USB3.0	USB3.0	USB3.0	USB3.0
PC傳輸速率	>4000fps*	>4000fps*	>1600 fps*	>1600fps*	>1100fps*	>3000fps*
攝像頭端口	-	2倍	-	-	-	-
攝像頭電纜長度	-	600/250mm	-	-	-	-
圖像傳感器（應要求）	-	IMX174（IMX 422 | 426 | 536）	-	-	-	-
開發組件（攝像頭選項）	-	DLS-API標準	-	-	-	-

*典型值，可根據數據壓縮比和PC而變化。

高速DMD空間光調制器

高速DMD空間光調制器V-7000 支持0.7" XGA 分辨率可見光波段（400-700nm)或紫外波段（363-420nm)優化的DMD芯片，USB 2.0 計算機接口通過無損壓縮加速，板載內存可容納 21845 個二進制圖像。ALP?4 控制器套件具有完整的功能，并且軟件與超高速DMD空間光調制器兼容。

*典型值，可根據數據壓縮比和PC而變化。

ALP-4控制器套件

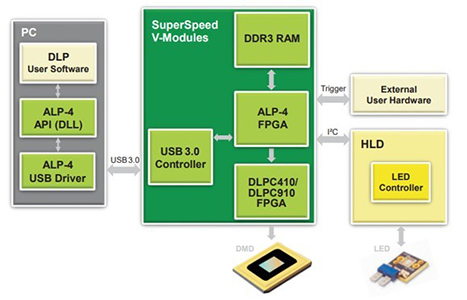

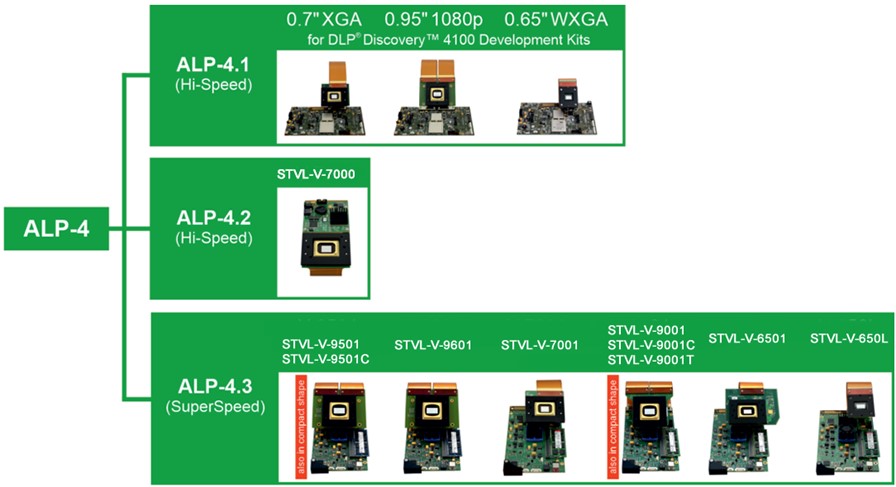

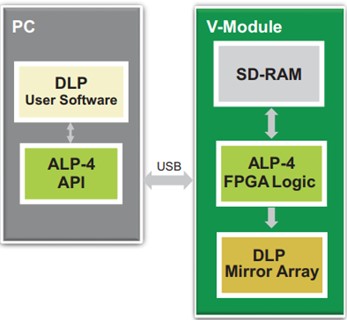

ALP-4控制器套件是一個通用平臺，可實現DLP微鏡的高級控制系統。為工業、醫學、研究和開發而設計的一套廣泛的庫功能為應用程序開發提供了便利。我們推出了第一個ALP控制器套件TM，從2001年TI在市場上推出的第一個DLP Discovery芯片組開始。多年來，基于FPGA的DLP芯片組一直得到支持，保持了應用程序編程接口的完全兼容性。使用ALP-4的客戶可以快速啟動產品設計，而無需耗時開發軟件、固件和高頻FPGA邏輯代碼?？刂坪蛿?shù)據流的方案如下面的框圖（下圖左）所示。操作原理與標準多媒體投影完全不同。圖案序列在PC中生成，并通過壓縮的USB傳輸上傳到板載存儲器。高度復雜的FPGA邏輯用于處理數據并將數據流傳輸?shù)轿㈢R陣列。ALP-4控制器套件包含在所有V模塊中，如圖（下圖右）所示。它也可作為德州儀器DLP Discovery4100評估模塊（EVM）的附件提供。

ALP-4應用程序編程接口（API）提供高級DLP控制，是一種經過驗證的工具，支持從概念驗證到產品開發和系列產品的各種用例。API是在一個可移植的DLL中實現的，它可以在C++、C#、Visual Basic（.NET）、Python、MATLAB、LabVIEW和其他開發平臺中使用，Python運行在Microsoft Windows操作系統上。*ALP-4.3控制器套件充分利用USB 3.0 SuperSpeed的功能，并通過無損壓縮模式來提高有效傳輸速率。微鏡陣列的低延遲更新可通過PC進行反饋操作，刷新周期≤1.5ms。

ALP-4.3控制器套件的廣泛可用性得益于模式控制的高度靈活性。圖案序列可以在ALP-4.3中自定義，以滿足各自的要求和四種不同的操作模式可用。

二進制模式

二進制模式序列在應用程序中定義，并上傳到板載RAM中?？梢跃_地控制用于序列顯示的時序參數。ALP-4在20μs到幾秒的圖片時間范圍內提供了很高的靈活性。這意味著，鏡子可以保持靜止而不發生任何移動，也可以在高達50kHz的頻率下進行切換。一個全面的觸發設施可以在主模式或從模式下與外部設備同步。多個序列被組織在一個隊列中，以方便并行上傳和顯示，并被連接以實現無間隙顯示。

灰度圖案

通過設計，DMD只能在給定時刻顯示二進制圖案。為了投影灰度圖像，必須相應地對多個二進制幀進行時間控制。ALP-4以FPGA時序的數字精度生成灰度值的模式。最大鉆頭深度為12比特；可以選擇較低的分辨率。使用同步檢測器產生10ppm的完美灰度線性，這是DLP的計量應用中通常需要的?；叶葓D案序列包含指定數量的位平面，并且在ALP-4中實現了脈沖寬度調制（PWM）的有效算法，該算法對于各種DLP芯片組產生260-300fps（8位）。整個灰度圖像受到觸發設施的影響，因此可以很容易地同步相機。Flex PWM是一種高級操作模式，用戶可以通過外部觸發器自由控制位平面時序。

圖案序列組成

ALP-4支持通過使用幀查找表（FLUT）來進行間接幀選擇。輸出顯示序列由存儲在RAM中的模式組成，使用指向相應幀的FLUT條目。以這種方式，用戶在生成顯示序列方面具有最大的靈活性，并且可以通過僅僅改變FLUT內容來修改它們。在不將多個副本存儲在RAM中的情況下，可以重復顯示相同的模式，因此FLUT操作節省了上傳時間和內存容量FLUT應用之一是通過德?tīng)査?西格瑪方法進行灰度編碼。

圖案滾動

移動DLP曝光頭在光刻和3D打印等工業曝光應用中是最先進的。這種方法要求圖案以相同的速度滑動通過微鏡陣列。這是通過將圖案數據條上傳到RAM并逐行遍歷來有效地實現的。以這種方式，通過添加一條線并丟棄另一條線，在每個步驟中生成新的DLP圖案。從PC上傳到板載RAM的數據顯著減少。更復雜的用例需要旋轉圖案的滑動顯示；這已經通過在飛行中應用額外的剪切操作來解決。支持永久像素掩模，從而能夠修改目標上的最終圖案曝光水平。

ALP控制器套件的特點

• 垂直滾動：ALPAPI支持按任意行數在多個連接幀之間線性步進。
       使用案例：更快、更高效地使用板內存用于光刻和3D打印應用。

• 水平剪切：可以通過可配置的值在水平方向（基于行）剪切幀，而無需修改幀數據。
       使用案例：通過預處理在垂直方向上應用附加剪切，在DMD上生成旋轉圖像。

• DMD掩碼：DMD掩碼是一個單色位圖，在幀顯示期間覆蓋ALP幀。受影響的位置固定在DMD上。
       使用案例：垂直滾動一系列幀時，水平調整曝光能量

• 幀查找表：除了線性顯示幀序列外，ALP還通過查找表支持隨機訪問順序。圖像只被完全加載一次。
       使用案例：靈活選擇低延遲的投影圖像，因?yàn)橹挥杏唵我鸭虞d的圖像信息。

• DMD感興趣的領域：ALP API支持額外的顯示模式，減少圖像數據?？梢酝ㄟ^(guò)連續DMD行來選擇感興趣區域（AOI）。
       使用案例：支持增加幀速率/提高速度。

• 用于連續投影的幀連接：多個幀可以組合為一個序列。
       使用案例：連續顯示圖像，兩個投影之間沒有任何中斷

• 通過外部觸發進行投影控制（從模式）：可以通過外部信號觸發并同步到下一個投影幀的轉換。
       使用案例：多個投影儀或V型模塊的鏈接。

• 多個可自定義的幀同步輸出：V模塊最多可生成和輸出三個可自定義同步信號。
       使用案例：觸發和同步外部硬件，例如作為多色光源。

• PWM輸出：V模塊通過脈寬調制GPIO引腳（模擬信號）支持此功能
       使用案例：使用模擬信號控制光源。
