我們的平面透鏡非常適合激光加工，它們提供了很長的景深，可以很容易地精確標記各種非平面的物體。無論你是需要用序列號標記金屬零件，還是需要將塑料零件焊接在一起，這個鏡頭都會讓工作變得簡單，它是新一代超輕、低成本、高性能的超透鏡表面。

我們的鏡頭非常適合需要在長景深上獲得高分辨率的應用。每個鏡頭都很小巧，很容易集成到您的系統中。它還可定制任何激光波長和光束直徑，非常適合您的需求。我們的鏡頭通過光刻工藝精心制作，每次都能提供最佳效果。使用我們的透鏡，您可以體驗到各種激光加工的精度、質量和可靠性的提高。

我們創造了一種先進的光學表面設計技術，能夠?qū)崿F(xiàn)超輕、低成本和高性能的超透鏡表面。我們?cè)诠鈱W(xué)設計和高精度批量制造方面的專業知識使我們能夠提供傳統折射、衍射或超透鏡方法無法實現的光學性能和能力。

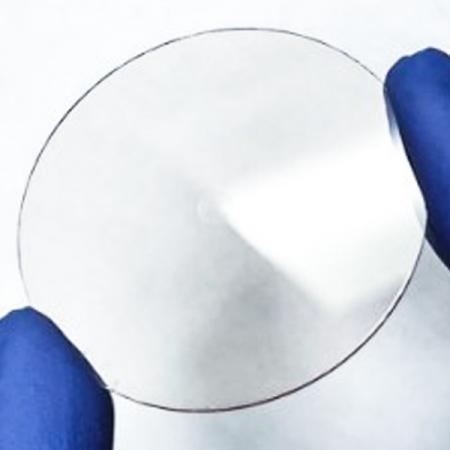

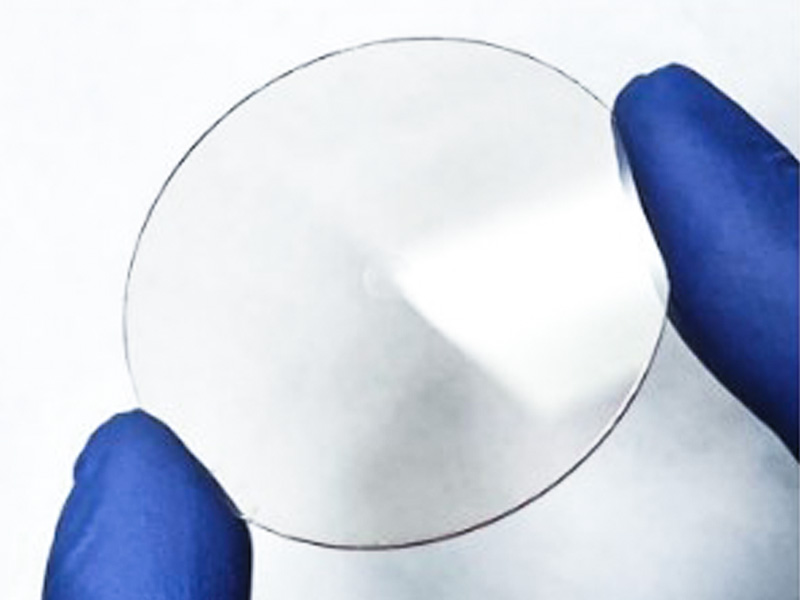

STOB系列延長景深平面透鏡

平面透鏡非常適合激光加工，它們提供了很長的景深，可以輕松精確地標記各種非平面物體。無論你是需要用序列號標記金屬零件，還是需要將塑料零件焊接在一起，這個鏡頭都會讓工作變得簡單。該鏡頭具有以下優點：

• 擴展景深（>75 mm）

• 出色的PSF性能

• 超低輪廓

• 低成本、大批量生產

• 可定制任何激光波長的平面透鏡

• 耐受高激光通量

規格：

擴展景深（EDOF）平面透鏡的性能如下圖所示。在圖 (a) 中，計算得出的點散射函數（PSF）顯示了擴展景深范圍內的良好聚焦效果。計算出的 Point-spread  function (PSF) 與鏡頭距離的函數關系也顯示在圖中。圖 (c) 右側顯示了距離鏡頭 195 - 270 毫米的標準黑卡標記測試以及標記的顯微鏡放大（50倍放大率）。目標距離發生變化時沒有進行重新對焦。雖然由于工作距離的原因，標記的大小有所變化，但光斑的大小保持一致。在圖最下方的照片中，在一張折疊的卡片上進行了標準黑卡標記測試，卡片的兩個表面相距 30  毫米。兩個表面上的標記都清晰明確。

訂購號：

• STOB-EDF-WW-XX-YY

• WW : 波長（Wavelength）

• XX : 焦距 (EFL)

• YY :景深（Depth of field）

例如：STOB-EDF-1064-195-55

• 波長 = 1064nm

• EFL =>195mm

• 景深 = 55mm

下表顯示了我們的一些產品參數的范圍：

訂購超透鏡時，請告訴我們您對激光波長、有效焦距、焦深、光束直徑、聚焦光斑直徑和數量的要求。

STOB系列用于擴展景深應用的軸錐超透鏡

我們是軸錐超透鏡的獨家制造商，適用于需要在擴展景深上獲得高分辨率的應用。應用包括激光打標、機械加工、焊接、顯微鏡、成像和眼科。

這種鏡片具有以下優點：

• 擴展聚焦深度（例如，>70mm）

• 不需要緩慢且昂貴的調焦結構

• 相對于傳統軸錐鏡更長的工作距離（可能大于250mm）

• 在擴展焦深  (DOF) 范圍內峰值強度均勻

• 高效率和衍射極限光斑尺寸。

• 低成本、?。?lt;1mm）和輕（1g）

• 可定制任何激光波長和光束直徑

• 耐受高激光通量

以下透鏡規格代表了我們的軸錐超透鏡的技術能力。其他規格請聯系我們。

實驗數據

• a） 軸向點擴散函數

• b） 距透鏡三個距離處的點擴散函數，

• c） 軸上光斑的峰值強度。沿工作距離的變化為+/-10%

實驗數據和軟件仿真

• a） 軸點擴散函數的軟件仿真

• b） 點擴散函數在距透鏡三個距離處的實驗數據

• c） 實驗數據顯示了測量的景深和光斑大小的FWHM。

STOB系列FOV紅外透鏡，適用于飛行時間應用

我們?cè)O(shè)計并制造了一種超低輪廓衍射超透鏡，適用于需要擴展視野的應用。該技術具有以下優點：

• 80度視野

• 出色的PSF性能

• 超低TTL（<2.5毫米）

• 低成本、大批量生產

• 可定制任何波長

以下鏡頭規格代表了我們的紅外超透鏡技術能力。請聯系我們了解定制要求和設計能力。

STOB系列大視場紅外TOF超透鏡技術參數

大視場TOF超透鏡的性能如下所示，點擴散函數（PSF）在850nm處。PSF在80度的整個視場中顯示出高性能聚焦。

訂購號：

• STOB-LFV-WW-XX-YY

• WW : 波長

• XX : 焦距 (EFL)

• YY : 視場(FOV)

示例：

• STOB-LFV-1064-2-70

• Wavelength = 1064nm

• EFL = 2mm

• FOV = 70 degree

STOB系列用于成像應用的超透鏡微透鏡陣列

我們?cè)O(shè)計并構建了一個自由形式的衍射微透鏡陣列，適用于3D積分成像的多種應用，包括：

• 防偽技術

• 物理安全

• 3D顯示

• 光場相機

• 波前傳感器

• 光纖耦合

用于成像應用的柔性基板上的聚合透鏡的微透鏡陣列。 （微透鏡間距=70μm，f數：f/0.5，基板厚度40μm）

使用超透鏡微透鏡陣列和高分辨率彩色打印演示的整體成像。當印刷品加上微透鏡陣列傾斜時，三維圖案和顏色發生變化。此演示在文檔安全方面有應用。

STOB系列超透鏡技術的主要優勢：

• 低f#（0.5及以上）

• 擴展景深，堅固耐用

• 可見光、近紅外或長波紅外的寬帶性能

• 100%填充因子

• 具有超低外形的靈活設備

• 使用納米壓印光刻技術實現低成本、大批量生產

• 簡化對齊
