光束整形器 DOE

DOE勻化器

DOE勻化器是一種基于衍射光學原理設計的平板光學元件，由液晶聚合物（LCP）薄膜和兩片N-BK7窗口片組成。根據已知的入射光參數、透鏡焦距以及預期出射光參數，通過點對點映射方式計算得到設計相位，最后利用LCP薄膜引入設計好的幾何相位分布實現對高斯（TEM00，M2<1.3）入射光的整形和勻化。DOE勻化器能夠?qū)崿F(xiàn)單模激光的方形、圓形、線形等任意幾何形狀的非準直勻化效果。由于其具有高均勻度、高透過率、高損傷閾值、邊界銳利等優點，在激光醫美、激光加工、表面處理等多種場景中具有很大的應用前景，如激光焊接、激光打標、激光切割、皮膚美容和激光治療等。能夠帶來更高的能量利用率、更好的加工質量、更高的加工精度、更靈活可控的加工尺度調節。除了標準產品外，我們還提供參數規格的靈活定制，如需紫外/高功率勻化DOE，請聯系我們。

方型DOE勻化器（左），圓型DOE勻化器（中）和一字線型DOE勻化器（右）

產品特點

• 平板結構，體積小，易集
• 透射型勻化，能量利用率高
• 連續型相位，衍射效率高，勻化效果好
• 定制靈活，勻化光斑尺寸可調
• 適合高質量單模激光的非準直勻化

標準產品型號

性能參數

• 出射光斑尺寸：光斑歸一化能量分布的半高寬尺寸
• 出射光斑不均勻性：光斑歸一化能量分布90%以上區域的能量均方根誤差
• 傳輸區域?qū)挾龋哼吘墔^(qū)域在歸一化能量13.5%-90%區間內對應的寬度
• 衍射效率：光斑歸一化能量分布90%以上區域的能量占所有出射光能量之比

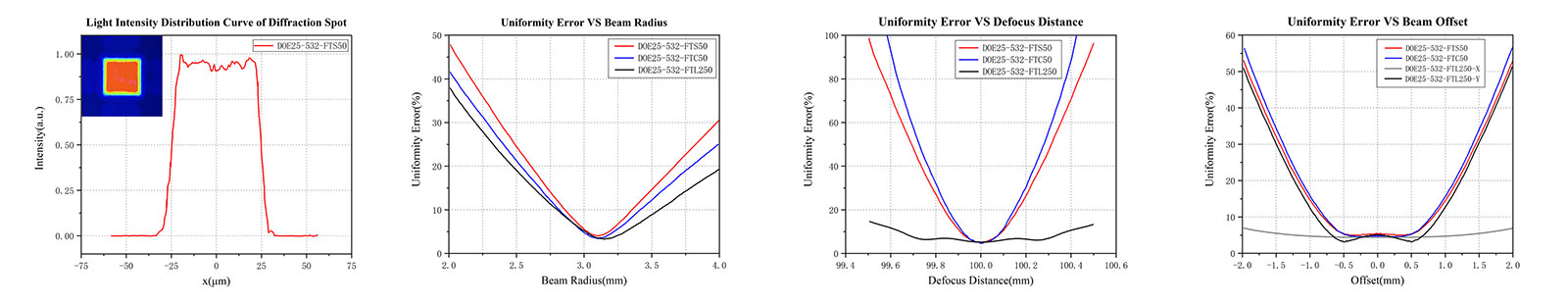

性能曲線

勻化DOE應用光路搭設示例

分束DOE

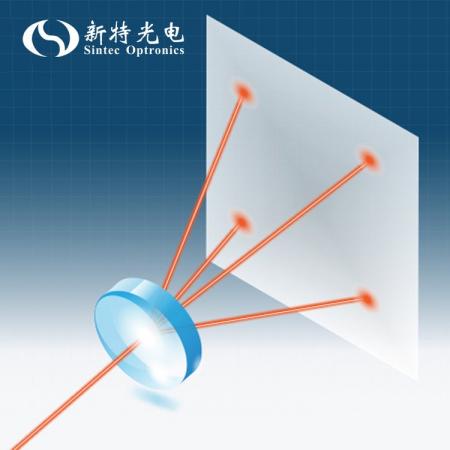

分束DOE常由基于像素點的周期性相位設計或光柵級聯兩種方案的單獨作用或結合使用，實現一維或二 維、奇數或偶數分束效果。我們提供的分束DOE分為級聯光柵分束器和液晶分束器，其中級聯光柵分束器（Multilayer Grating Beam Splitter，MLGS）采用N-BK7玻璃基底和液晶聚合物（Liquid Crystal Polymers，LCP）材料制成，由三層1英寸雙切邊襯底涂敷具備光柵和波片結構的LCP層組成，為單波長器件。當入射光為線偏振光時，根據各級光柵柵線的相對位置關系為平行或垂直，級聯光柵分束器能夠?qū)崿F(xiàn)一維或二維的四分束功能，且得到的各束光為旋向不同的圓偏振光，其分束角與各級光柵周期相關。級聯光柵具有較高的透過率，通過更優的相位設計和精確的延遲量控制，使其具有比典型達曼光柵分束器更高的分束效率和分束均勻性，且能保證較高的分束角精度。我們的液晶分束（Liquid Crystal Beam Splitter，LCBS）DOE采用N-BK7玻璃基底和液晶聚合物（Liquid Crystal Polymers，LCP）材料制成，呈現為典型的三明治平片結構，為單波長器件。液晶分束DOE的相位結構根據預期的分束模式、分束光斑間隔或光束分離角度等需求，基于衍射光學原理進行設計，通過對相應衍射級次的能量進行分配來實現預期分束效果。與級聯光柵分束器相比，分束DOE對入射光偏振態無要求，且可實現奇數分束；與達曼光柵分束器相比，分束DOE衍射效率及分束光斑均勻性更優；與傳統刻蝕DOE相比，液晶分束DOE更易實現多階數相位變化，從而達到更高的衍射效率，工藝難度也明顯降低。因此，基于液晶分束DOE高衍射效率、高分束均勻性、高分離角精度、低無效衍射級次噪聲影響、工藝簡單等優點，其可用于并行激光加工、光傳感探測、光醫療美容等眾多應用方向中，以提升加工效率和一致性。

我們提供的標準分束DOE工作波長λ為532nm和1064nm，其中級聯光柵分束器分束模式為1×4和2×2可選，液晶分束DOE分束模式有1×3、1×9和2×3可選，除現有標準產品外，另提供各項參數規格的靈活定制，以方便用戶在不同應用場景下的多樣化需求。

1×4、2×2級聯光柵分束器中一級、二級光柵在線偏振光下形貌 （左）和1×3、1×9、2×3二維液晶分束DOE相位圖（右）

產品特點

• 平板結構，體積小，易集成
• 透射式元件，能量利用率高
• 連續型相位，衍射效率高，分束均勻性好
• 定制靈活，分束角精度高，分束角可調
• 適用于多種類型光源的分束

標準產品型號

性能參數

• 分束均勻性：對于分束得到的各光斑能量，均勻性定義為（1-極差/極和）×100 %
• 衍射效率：分束得到的有效級次能量占所有出射光能量之比
• 分束角：對于不同的分束方案有不同的定義

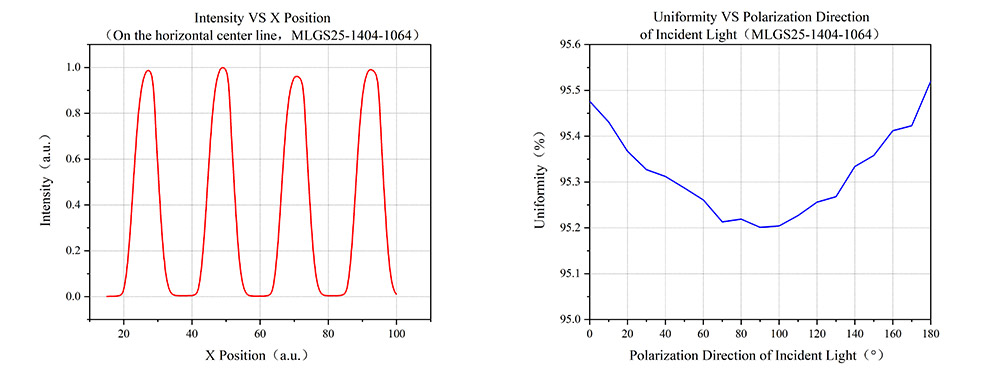

性能曲線

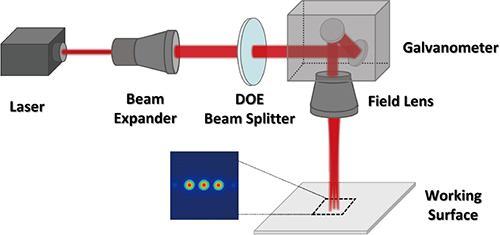

分束DOE應用光路搭設示例

焦點整形DOE

焦點整形DOE可調制z方向上的光束能量分布，具體又分為長焦深整形和多焦點整形兩種效果。常用于激光加工中的切割應用，以得到更平整的切割斷面，更好的切割質量。我們提供長焦深和多焦點兩種焦點整形DOE，其中長焦深DOE為平板錐透鏡（PB Axicon，PBA），是基于N-BK7玻璃基底和液晶聚合物（Liquid Crystal Polymers，LCP）材料制成，呈現為“前后玻璃襯底，中間LCP功能膜層”的三明治結構。在LCP層中，液晶分子的快軸取向沿基片徑向呈等周期漸變分布，其在整個器件平面上具有相同的λ/2延遲量，為單波長器件。平板錐透鏡具有偏振相關的光學特性，根據入射光束偏振態的不同，可用于實現光束環形會聚或發散；當入射光為左旋圓偏振光時，還可同時用于生成具有無衍射特性、自恢復特性的貝塞爾光束。相較于傳統的錐透鏡，我們的平板錐透鏡為平板結構，無立體錐尖，更易集成；同時其錐尖部分的結構成型依賴于液晶分子的取向變化，可以達到微米級的加工精度；另外還具備大色散的特點。

多焦點（Multi Focal，MF）DOE也采用N-BK7玻璃基底和液晶聚合物材料制成，由兩層1 英寸玻璃襯底和單層帶有設計相位的LCP層組成，為單波長器件。多焦點DOE是一種用于焦點整形的衍射光學元件，可實現入射光在軸向上聚焦為固定個數、相等間距、能量均勻的焦點，其利用光的衍射原理來設計相位，并通過光控取向使液晶聚合物薄膜形成設計好的相位結構，從而實現對入射光的相位調制，使光分散在不同的衍射級次，最后利用聚焦透鏡使各個級次聚焦從而形成多個焦點。因此，多焦點DOE一般與物鏡搭配使用，以方便實現一般應用情境下的多焦點需求。多焦點DOE主要應用于激光深度切割，如透明玻璃、藍寶石等的切割，相比于傳統激光切割，其可以利用軸向多個均勻排布的焦點對材料進行深度切割，從而達到較為理想的平整切面。

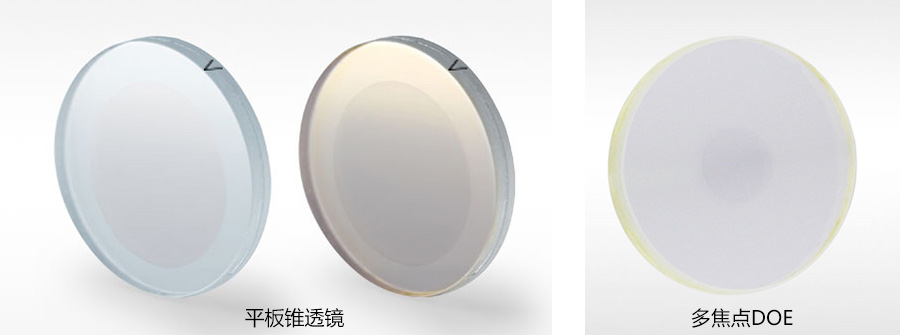

我們提供工作波長為532nm、633nm、1064nm，偏轉角（半角）為0.5 °、1 °、2.0 °、2.3 °、4.7 °的1英寸標準平板錐透鏡， 提供工作波長為1064 nm，焦點個數為3 個和5 個的標準多焦點DOE，除了標準產品外我們，同時支持參數規格的靈活定制，以方便用戶在不同應用場景下的多樣化需求。

產品特點

• 平板結構，體積小，易集成
• 透射式元件，能量利用率高
• 衍射錐鏡“錐尖”精度高，衍射效率高，焦深可選
• 多焦點DOE定制靈活，焦點個數、間距和能量分布可調
• 適合高質量單模激光

標準產品型號

性能參數

• 偏轉角：準直光束入射后得到的出射光束會聚或發散角的半角
• 焦點能量均勻度：對于多焦點整形得到的各焦點能量，均勻性定義為（1-極差/極和）×100 %
• 零級占比：長焦深整形得到的零級光斑能量占所有出射光能量之比

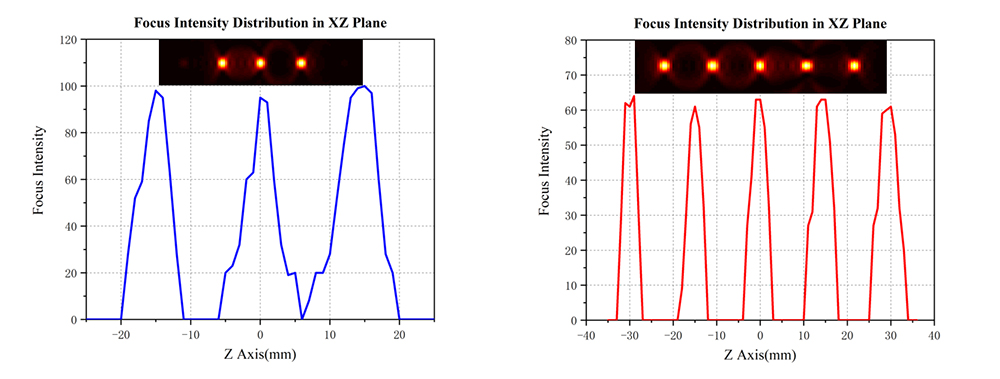

性能曲線

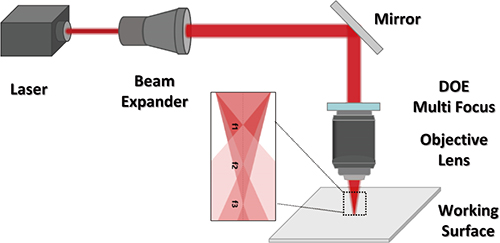

焦點整形DOE應用光路搭設示例

環形整形DOE

環形整形DOE基于其不同相位，可以實現不同類型的環形整形效果，如渦旋波片產生的渦旋光、衍射錐鏡 產生的遠場環形光等。其中，渦旋光常用于光鑷、超分辨顯微、光刻等多種應用；遠場環形光則常用于原子陷俘、角 膜手術、激光鉆孔等多種應用。

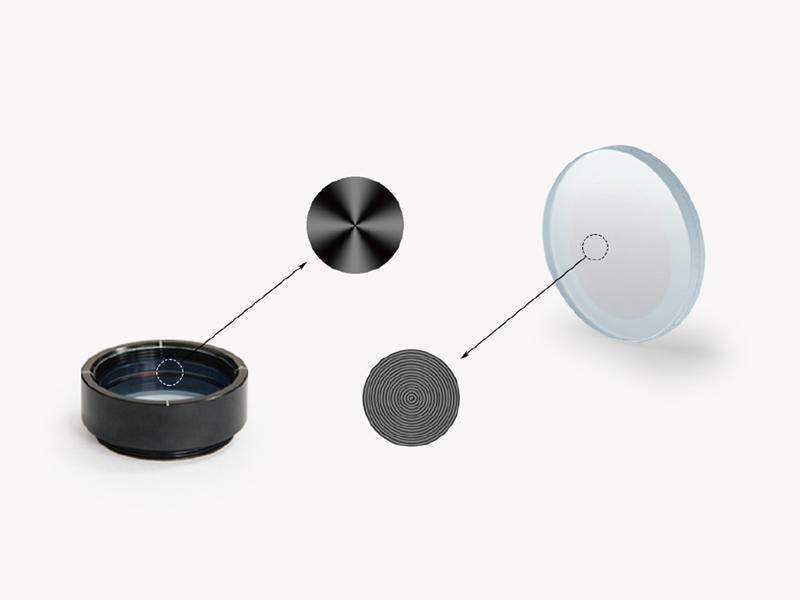

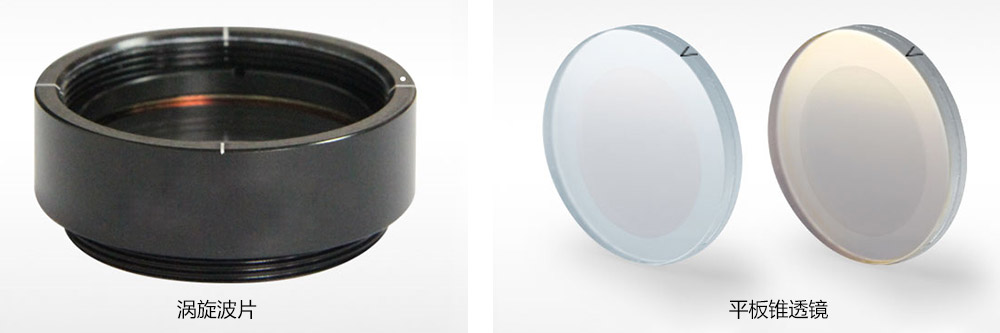

渦旋波片（Vortex Retarder，VR）是基于N-BK7玻璃基底和液晶聚合物（Liquid Crystal Polymers，LCP）材料制成，呈現為“前后玻璃襯底+中間LCP功能膜層”的三明治結構，安裝于標準SM1透鏡套筒中。在LCP層中，液晶分子的快軸取向沿基片徑向一致，沿基片角向連續漸變。其在整個器件平面上具有相同的 λ/2延遲量，為單波長器件。渦旋波片具有偏振相關的光學特性，根據入射光束偏振態的不同，可用于生成矢量偏振光束或具備螺旋相位波前的渦旋光束，可將TEM00模高斯光束轉換為“空心孔型”的拉蓋爾-高斯（Laguerre-Gaussian，LG）強度分布（以上光學特性詳見技術說明）。相較于傳統的光場調控方式，渦旋波片具有高效穩定、操作簡易、功能專一的優勢；其真零級特點也幫助實現了較低的波長敏感性、較高的溫度穩定性和較大的入射角范圍。

平板錐透鏡（PB Axicon，PBA），是基于N-BK7玻璃基底和液晶聚合物（Liquid Crystal Polymers，LCP）材料制成，呈現為“前后玻璃襯底，中間LCP功能膜層”的三明治結構。在LCP層中，液晶分子的快軸取向沿基片徑向呈等周期漸變分布，其在整個器件平面上具有相同的λ/2延遲量，為單波長器件。平板錐透鏡具有偏振相關的光學特性，根據入射光束偏振態的不同，可用于實現光束環形會聚或發散；當入射光為左旋圓偏振光時，還可同時用于生成具有無衍射特性、自恢復特性的貝塞爾光束。相較于傳統的錐透鏡，我們的平板錐透鏡為平板結構，無立體錐尖，更易集成；同時其錐尖部分的結構成型依賴于液晶分子的取向變化，可以達到微米級的加工精度；另外還具備大色散的特點。

我們提供的標準渦旋波片工作波長在405~1550 nm 之間，階數m為1~128，標準1英寸平板錐透鏡工作波長為532nm、633nm、1064nm，偏轉角（半角）為0.5 °、1 °、2.0 °、2.3 °、4.7 °，除了標準產品外我們，同時支持參數規格的靈活定制，以方便用戶在不同應用場景下的多樣化需求。

產品特點

• 平板結構，體積小，易集成
• 透射式元件，能量利用率高
• 渦旋光場調控過程操作簡易、轉換效率高
• 衍射錐鏡“錐尖”精度高，衍射效率高，環寬及直徑可調
• 適合高質量單模激光

標準產品型號
