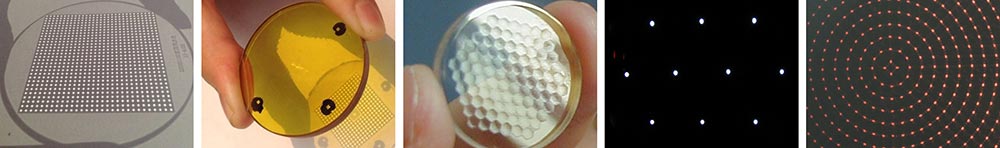

微透鏡列陣元件是由通光孔徑為微米級及浮雕深度為微納米級的透鏡組成的列陣，可實現聚焦成像、準直等功能，具有單元尺寸小、集成度高等優點。主要用于 Shack-Hartmann 波前傳感、紅外焦平面探測、CCD 列陣光聚能、LD 整形、激光列陣掃描、激光顯示、光纖耦合、光場相機、3D 顯示、數字無掩膜光刻(DMD) 等系統。

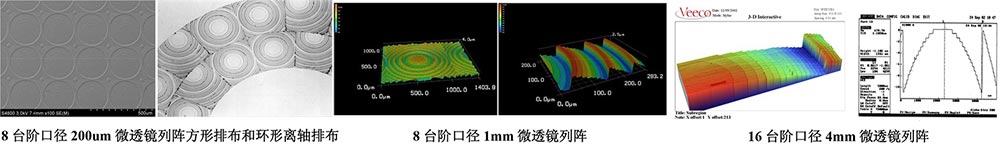

二元微透鏡列陣指的是利用臺階狀的面形結構來趨近于連續浮雕結構的微透鏡列陣。該元件利用二元掩模通過多次套刻完成多個臺階結構的制備，可制備結構指標參數如下：
| 波長（μm） | 子口徑（μm） | 子口徑形狀 | 焦距 | 列陣數 | 基片尺寸 |
| 1.064 | 275×275 | 四邊形 | 8 | 30×30 | φ14×3 |
| 1.064 | 1000×1000 | 四邊形 | 30 | 16×16 | φ30×5 |
| 0.55 | 1680（平行對邊） | 六邊形 | 29.7 | 37×37 | φ14×3 |
| 0.5 | 1680（平行對邊） | 六邊形 | 69.8 | 7×9 | φ20×3 |
| 1.064 | 1750×1750 | 正方形 | 90 | 6×6 | φ20×3 |
我們采用獨特的成形及面形控制技術，實現無衍射色差，適用于寬波段系統成像和聚焦的高精度連續表面微透鏡列陣。
柱透鏡列陣
可以研制任意面形分布（如非球面）的微柱透鏡列陣，結構周期20μm~5mm，應用于光聚焦、整形等領域。下圖所示為我們研制的特殊面形的柱鏡結構，面形精確控制在50nm，表面粗糙度小于10nm。

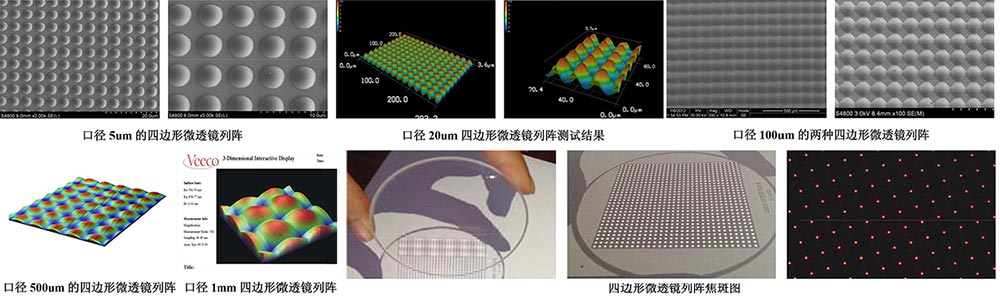

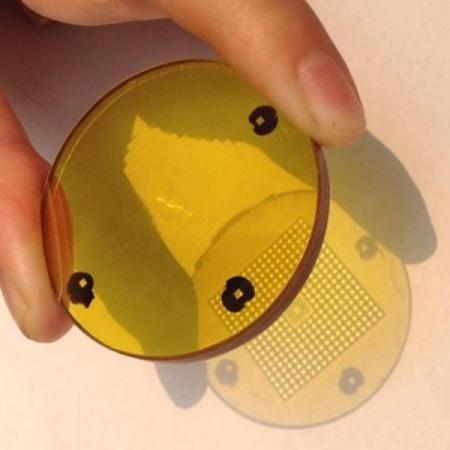

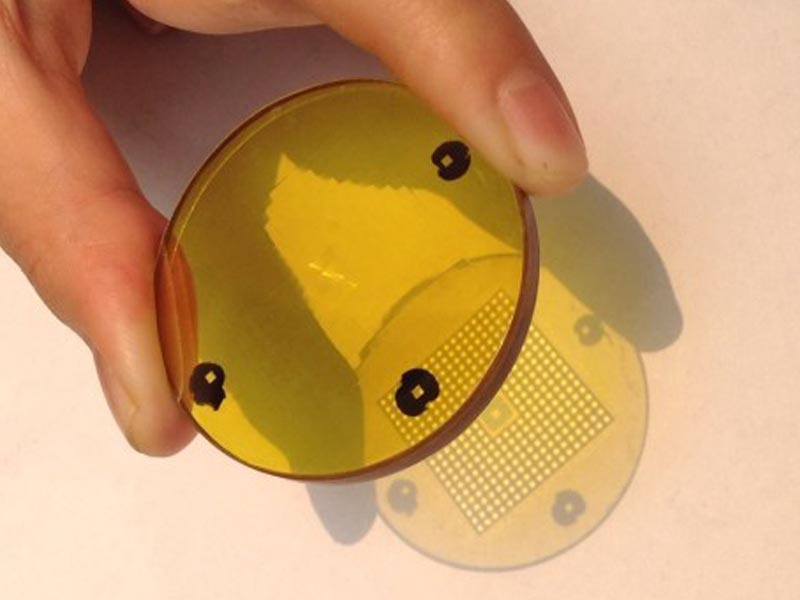

四邊形微透鏡列陣
四邊形微透鏡是指口徑形狀為四邊形或者按照四邊形排布的透鏡。我們可以定制口徑范圍在5μm~5mm之間的四邊形微透鏡列陣。
子口徑（μm）子口徑形狀列陣數可訂制焦距范圍基片尺寸
| 20×20 | 正方形 | 2000×2000 | 0.1-1 | 可訂制 |
| 100×100 | 正方形 | 400×400 | 0.6-20 | 可訂制 |
| 150×150 | 正方形 | 300×300 | 1-60 | 可訂制 |
| 180×180 | 正方形 | 64×64 | 1.8-90 | φ20×3 |
| 200×200 | 正方形 | 42×42 | 2-100 | φ14×3 |
| 300×300 | 正方形 | 150×150 | 5-240 | 可訂制 |
| 400×400 | 正方形 | 21×21 | 9-440 | φ14×3 |
| 500×500 | 正方形 | 80×80 | 14-680 | 可訂制 |
| 545×545 | 正方形 | 26×26 | 17-810 | φ25×3 |
| 600×600 | 正方形 | 34×34 | 20-980 | φ30×5 |
| 680×680 | 正方形 | 24×24 | 25-1260 | φ25×3 |
| 700×700 | 正方形 | 65×65 | 27-1340 | 可訂制 |
| 720×720 | 正方形 | 30×30 | 28.5-1400 | φ45×5 |
| 800×800 | 正方形 | 10×10 | 35-1750 | φ20×3 |
| 850×850 | 正方形 | 18×18 | 40-1970 | φ20×3 |
| 1000×1000 | 正方形 | 25×25 | 55-2730 | φ40×5 |
| 1200×1200 | 正方形 | 9×9 | 80-3940 | φ20×3 |
| 1380×1380 | 正方形 | 30×30 | 105-5200 | φ60×6 |
| 1440×1440 | 正方形 | 26×26 | 115-5670 | φ60×6 |
| 3300×3300 | 正方形 | 5×5 | 600-29780 | φ25×3 |

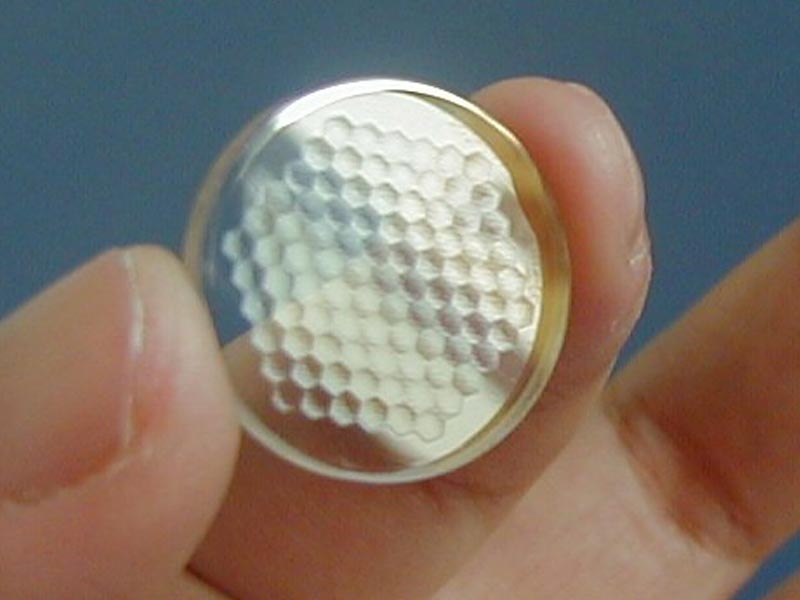

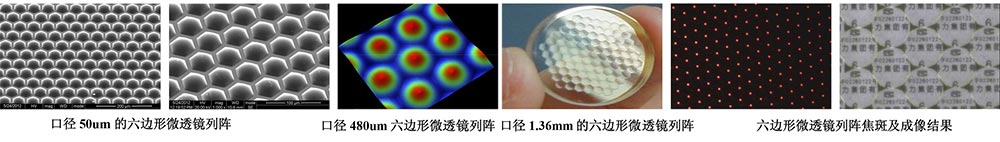

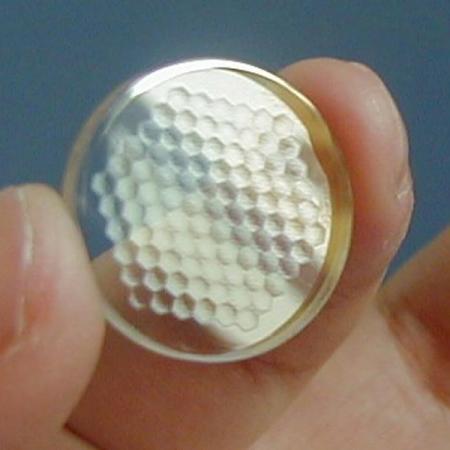

六邊形微透鏡列陣
六邊形微透鏡列陣指的是口徑形狀為六邊形或者按照六邊形排布的微透鏡列陣?？啥ㄖ瓶趶酱笮≡?0um~5mm（透鏡中心間距）之間的六邊形微透鏡列陣。
子口徑（μm）子口徑形狀列陣數可訂制焦距范圍基片尺寸
| 207（平行對邊） | 六邊形 | 13×13 | 1.2-88 | φ14×3 |
| 259（平行對邊） | 六邊形 | 77 | 2.5-183 | φ14×3 |
| 300（中心間距） | 圓形（六邊形排布） | ≥100×100 | 3.2-246 | 可訂制 |
| 336（平行對邊） | 六邊形 | 17×17 | 4-308 | φ14×3 |
| 480（平行對邊） | 六邊形 | 17×19 | 8.4-630 | φ14×3 |
| 1120（平行對邊） | 六邊形 | 13×13 | 46-3430 | φ25×3 |
| 1360（平行對邊） | 六邊形 | 187 | 68-5000 | φ25×3 |
任意排布任意面形微透鏡列陣

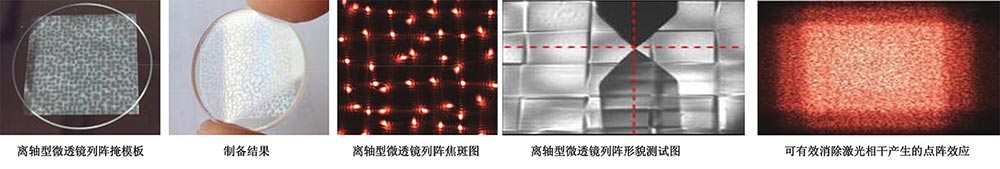

可以按照客戶的特殊需求訂制任意面形任意排布的微透鏡列陣。以下為本單位所制備的離軸型微透鏡列陣的形貌圖以及焦斑圖。

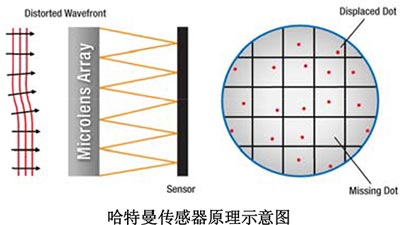

哈特曼波前傳感器
微透鏡列陣是夏克-哈特曼波前傳感器波前分割的核心器件，通過計算其焦斑位置的偏移來測量波前。該波前傳感系統可應用于半導體制造、航空航天、眼科醫學等研究及工業加工領域的高精度、無損、在線波前檢。

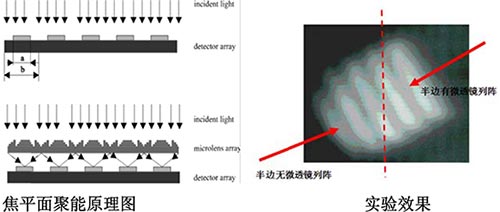

焦平面聚能器件
由于傳感器本身的結構特點，感光元與感光元之間存在間隙，這些間隙的存在造成光入射能量的極大損失，利用微透鏡列陣將原本入射到這些間隙上的光會聚到感光元上，可以極大的提高傳感器的光能利用率。

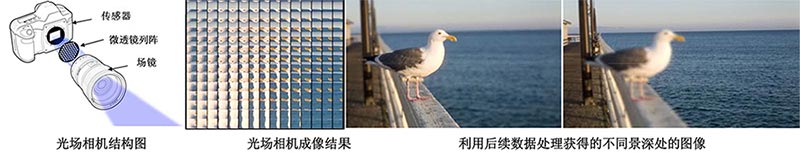

光場相機
利用微透鏡列陣與場鏡之間的相互匹配，獲取大數據量豐富的圖像數據，利用后續算法可實現多景深圖像信息再現，進而可實現連續空間的數據獲取。

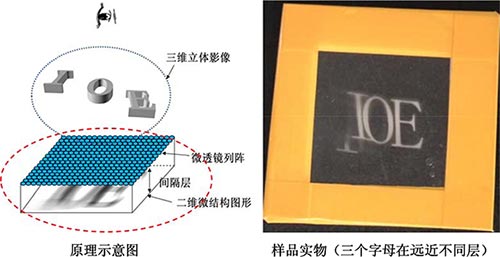

三維顯示
利用微透鏡列陣與微結構圖形之間的相互作用，可實現三維立體影像的獲取和重現，進而發展可應用于包裝、防偽、3D印刷、立體廣告牌、三維影視、立體畫等技術領域。
研制各種基于微光學技術的波前調制器件，包括臺階型和連續表面型，具有準確、系統緊湊、方便調節等優點。擁有多種自主開發的設計軟件及數據處理模塊，主要包括波前轉換方法，改進遺傳算法及模擬退火的全局優化技術等。器件主要用于像差校正，相位模擬、非球面檢測（CGH），光束控制、景深及視場調制等領域?？芍苽湓叽缈蛇_(dá)100mm，應用范圍涵蓋紫外到紅外波段。
連續面形螺旋相位板相對于傳統的臺階狀元件極大提高了光的利用率，其典型應用為將入射平行光轉換為帶角動量的渦旋光，用于光攝、光子捕獲。本研究小組可以進行各種拓?fù)潆姾蓴?shù)的螺旋相位板的制備，如下圖所示。

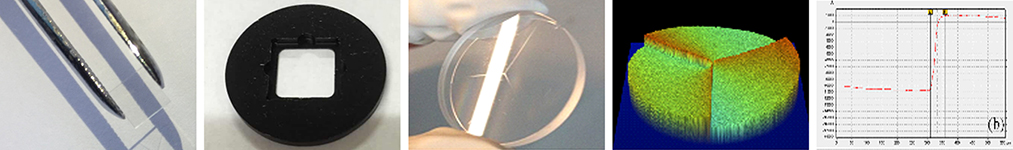

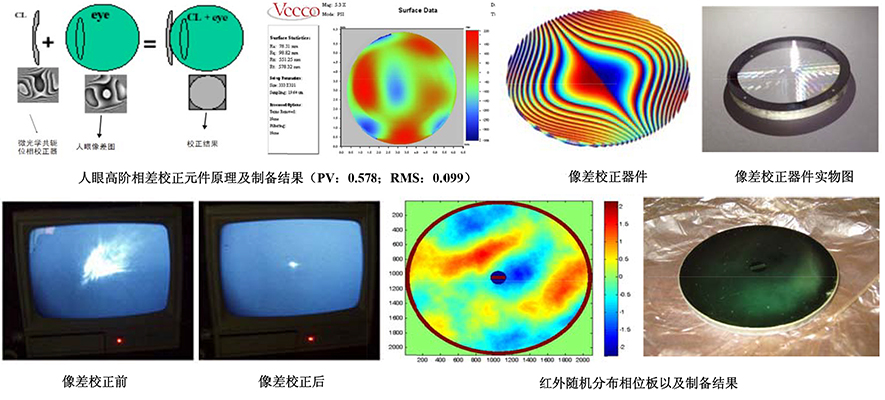

隨機相位板可對系統位相進行精確模擬、校正或調制?？僧a(chǎn)生單階、多階像差位相器件，用于各種光學系統靜態像差校正；也可產生具有特定功率譜的動態隨機波像差等。典型應用為用于矯正人眼高階像差模擬器、大氣湍流位相調制效應像差補償元件及非球面檢測用CGH位相板。

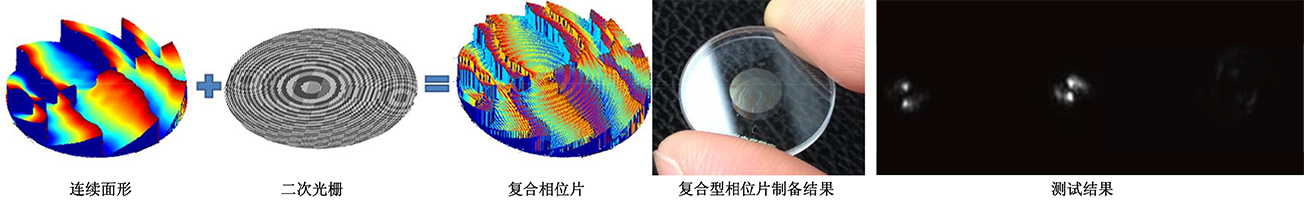

可以研制兼具連續面形和二元結構的復合型相位板，使其能夠?qū)膺M(jìn)行特殊調制，從而產生特定的光學效果。
衍射光學器件在激光加工、激光光束整形、激光醫療、移動智能設備、人機自然交互體感、手姿控制系統等領域應用廣泛，可實現高衍射效率、高均勻性光束變換、整形、分光及位相調制等。深入研究基于標量衍射理論的G-S算法、直接二元搜索法(DBS)、模擬退火算法(SA)、遺傳算法(GA)、能量守恒算法及基于矢量衍射理論的積分法、微分法、模態法、耦合波法，開發出多款專業光學設計軟件，可提供全局最優設計方案。深入開展高深寬比納米結構的制備研究，成功實現大角度（70度）、復雜圖形的設計、加工、制備。
主要技術參數

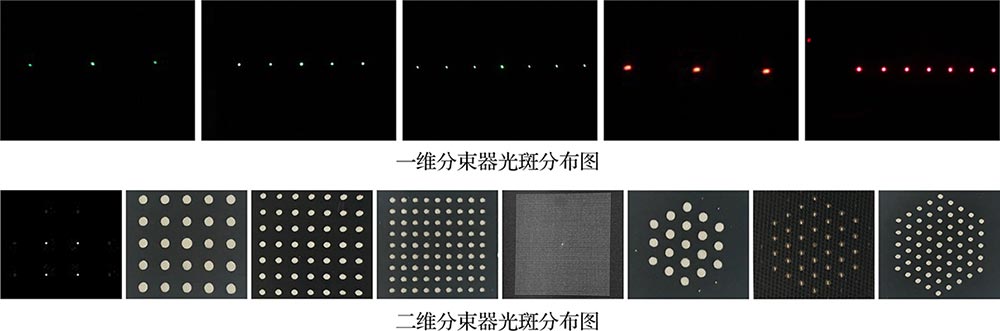

將入射光按照設計要求分成所需的一維或二維多束出射光，如2×2、4×4、7×7、 9×9、15×15、65×65等。使用波長涵蓋565nm、694nm、850nm、1064nm、2940nm、10.6um等。分束器點陣間能量一致性高、中央主極大可有效控制，也可根據設計需求達到特定能量比分布。可廣泛應用于激光醫療、激光加工等領域。
一維分束器型號（波長-分束數-角度）二維分束器型號（波長-分束數-角度）
<tr style="box-sizing: border-box; ma
| 450-1×3-2.3 | 405-3′3-0.229 |
| 450-1×3-9 | 450-11′11-53 |
| 450-1×3-15 | 525-5×5-7.5 |
| 450-1×5-10.5 | 532-4′4-3.51 |
| 450-1×5-14 | 532-5×5-60 |
| 450-1×7-20 | 532-7×7-6.8 |
| 450-1×9-25 | 532-7×7-11 |
| 450-1×11-12 | 532-8×8-3.51 |
