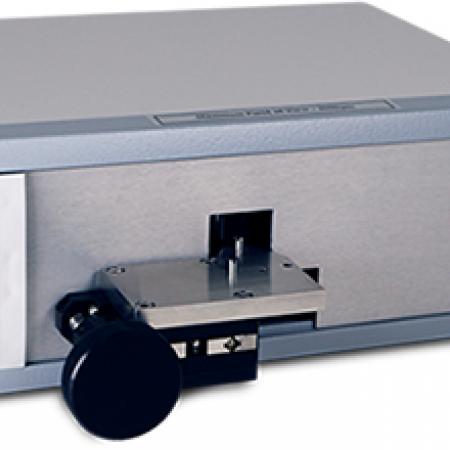

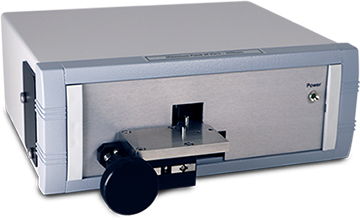

干涉檢測系統儀(STAR-VFI-xxxx)專門用于檢查切割或拋光光纖的表面質量和平整度。
特點和優勢
應用
| 型號 | STAR-VFI-200 | STAR-VFI-1200 | STAR-VFI-2000 |
| 可視范圍 | 200um | 最大1200um，x1.5、x2、x3和x6數字變焦 | 最大2000um，x1.5、x2、x3和x6數字變焦 |
| 尺寸 | 240mm(W)x240mm(D) x90mm(H) | ||
| 重量 | 2.0kg | ||
| 圖像傳感器 | 1/1.8 inch CMOS array, 12bit, 6.4MP | ||
| 有效像素 | 2076x2076, 2.4um 方形像素 | ||
| 條紋分辨率 | 2um/fringe | ||
| 最大幀速率 | ＞ 20 fps | ||
| LED波長 | 587nm | ||
| 精度 | ＜ 0.2 deg | ||
| 圖像格式 | 12-bit png | ||
| PC連接方式 | USB 3.0 (USB Type C to USB type A: 1m 電纜) | ||
| 額定電壓 | 12V in-line | ||
| 工作溫度 | 0oC to + 50oC | ||
| 濕度 | 5%-95%相對，非冷凝 | ||
| 工作系統 | Windows7/8/10 64bit only | ||
| 硬件 | 2GB RAM; USB 3.0 port; 64bit | ||
訂購須知
| 型號 | 規格 |
| STAR-VFI-200 | 直徑125um光纖干涉檢測系統。包括STAR-VFI-200光學單元;STAR-VFI-H0光纖支架用于125um光纖;電腦軟件;USB連接線;電腦不包括在內。 |
| STAR-VFI-1200 | 直徑125 ~ 1200 u m光纖干涉檢測系統。包括STAR-VFI-1200光學單元;STAR-VFI-H0/0400光纖架，適用于400um光纖;STAR-VFI-FTK400光纖樣品;電腦軟件;USB線;電腦不包括在內。 |
| STAR-VFI-2000 | 直徑400 ~ 2000um光纖干涉檢測系統。包括STAR-VFI-2000光學單元;STAR-VFI-H0/0400光纖架，適用于400um光纖;STAR-VFI-FTK400光纖樣品;電腦軟件;USB線;電腦不包括在內。 |
可選項
| 型號 | 規格 |
| STAR-VFI-H0 | 125um光纖支架，垂直切割 |
| STAR-VFI-H0-200 | 200um光纖支架，垂直切割 |
| STAR-VFI-H0-400 | 400um光纖支架，垂直切割 |
| STAR-VFI -H0-600 | 600um光纖支架，垂直切割 |
| STAR-VFI -H0-800 | 800um光纖支架，垂直切割 |
| STAR-VFI -H0-1000 | 1000um光纖支架，垂直切割 |
| STAR-VFI -H0-1250 | 1250um光纖支架，垂直切割 |
| STAR-VFI -H0-1500 | 1500um光纖支架，垂直切割 |
| STAR-VFI -H0-2000 | 2000um光纖支架，垂直切割 |
| STAR-VFI -H0-1250F | 1.25mm套圈的光纖支架 |
| STAR-VFI -H0-1500F | 2.5mm套圈的光纖支架 |
| STAR-VFI -H0-2000F | 3.2mm套圈的光纖支架 |
| STAR-VFI -H-Angle | 角誘導環用于測量4°- 12°的切割角 |
| STAR-VFI -MPS | VFI安裝板標準Arden Photonics VFI所有 |
| STAR-VFI -MPF | VFI安裝板125um藤倉式光纖支架(也適用于FGC支架) |
| STAR-VFI -MPFL | VFI安裝板200um+藤倉式光纖支架(也適用于FGC支架) |
| STAR-VFI -CC-01 | STAR-VFI-200, STAR-VFI-1200, STAR-VFI-2000硬質手提箱 |
| STAR-VFI –UEW2 | 延長保修期，涵蓋自購買之日起2年的零件和人工，返回基地。不包括相機。 |
| STAR-VFI -UEW3 | 延長保修期，涵蓋自購買之日起3年的零件和人工，返回基地。不包括相機。 |
| STAR-VFI –UEW4 | 延長保修期，涵蓋自購買之日起4年的零件和人工，返回基地。不包括相機。 |
| STAR-VFI -UEW5 | 延長保修期，涵蓋自購買之日起5年的零件和人工，返回基地。不包括相機。 |
| STAR-VFI -FTK400 | 光纖樣品，直徑400um，用于檢查STAR-VFI-1200對準和校準 |
