光纖模式測量分析儀STAR-CMC-1550

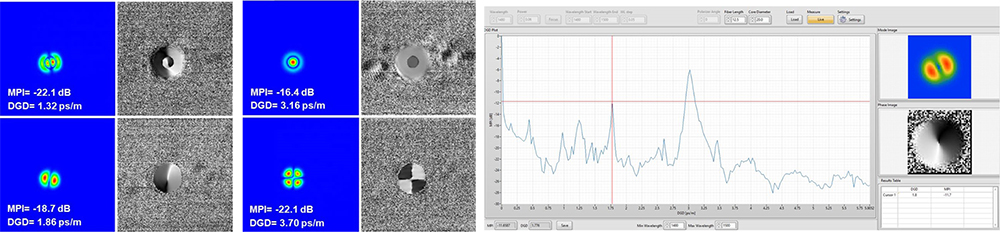

STAR-CMC-1550光纖模式測量分析儀使用空間和光譜分辨成像(S2)技術來識別少模光纖的傳播模式。它由兩個不同的單元組成：一個可調諧激光器和一個接收器單元。STAR-CMC-1550 允許獲得每種傳播模式的差分群延遲 (DGD) 以及與最激發模式相比的相對強度或多徑干擾(MPI)。此外，STAR-CMC-1550允許重建被測光纖的導模輪廓和相位。
特點和優勢
- 可測量直徑高達400um的光纖
- 可測量空芯和實芯少模光纖
- 可重建傳播模式剖面和相位
- 可計算高階模式與最激發模式相比的相對強度
- 可計算傳播模式的DGD
測量能力
- 纖維直徑：＜400um
- 光纖長度：5～100m
- 測量時間**：＜ 90秒?
- 光纖類型：少模實芯和空芯光纖
- 可分析2000張圖像
光學參數
- 測量波長：1480～1630nm
- 波長分辨率：10pm
- 最大DGD：365ps
- DGD分辨率：0.05ps
- 圖像傳感器：InGaA10.8x12.3mm，512x640像素，20um像素間距
- 曝光范圍：0.1ms至20ms曝光時間
- A/D轉換：16位
物理參數
- 重量：7kg（可調諧激光）； 8kg（接收單元）
- 尺寸：0.22m x 0.385m x 0.131m（可調諧激光器）； 0.306mx0.606mx0.145m（接收器單元）
- 工作溫度：15-300℃
- 濕度：相對濕度5%-95%，非冷凝
- 計算機要求：所有系統均配備運行最新Windows操作系統的計算機
- 數據接口：1 X USB 3.0（USBA to USBB：提供1m電纜）
