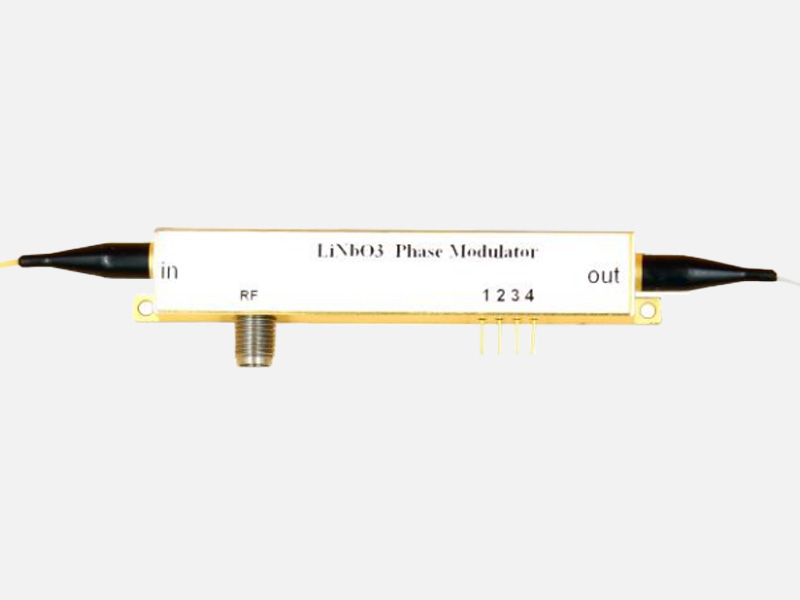

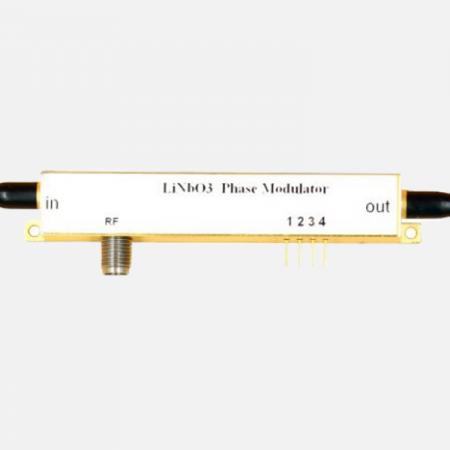

鈮酸鋰電光調制器

鈮酸鋰調制器利用鈮酸鋰晶體的電光效應并結合光電子集成工藝制作而成，因其具有高響應速度，低插入損耗以及低半波電壓廣泛應用在光纖通信，微波光子，光纖傳感等領域。鈮酸鋰晶體為負單軸晶體(no>ne)，屬于三角晶系，具有3m點群對稱操作。這樣的晶體結構注定了鈮酸鋰晶體具有較好的熱電效應、壓電效應、彈光效應、電光效應等。電光效應是指在直流電場(或低頻電場)的作用下引起材料折射率明顯變化的一種現象。也就是說外加電場改變了介質的光學性質。在某些材料中折射率的變化與所加電場的強度成線性關系，即線性電光效應，也稱普克爾斯(Pockels)效應。線性電光效應可認為是入射光場與直流電場混合作用在物質中產生的二階非線性極化，由于線性電光效應是用二階非線性極化率描寫的，因此它只能在具有空間非對稱的晶體中發生。在有空間中心對稱的材料中，比如液體或玻璃，折射率的變化與所加電場的平方成正比，這就是二次效應或稱克爾(Kerr)電光效應。與線性電光效應類似，它可用三階非線性極化來描寫。除此之外，還有更高次的電光效應。因?yàn)橐话闱闆r下，高階效應要比一次效應弱的多，所以在鈮酸鋰晶體中，我們只需考慮線性電光效應。

我們采用先進的質子交換工藝，生產的鈮酸鋰電光調制器具有低插入損耗、高調制帶寬、低半  波電壓等特點，主要用于空間光通信系統、銫原子時間基準、脈沖發生器、量子光學等領域。

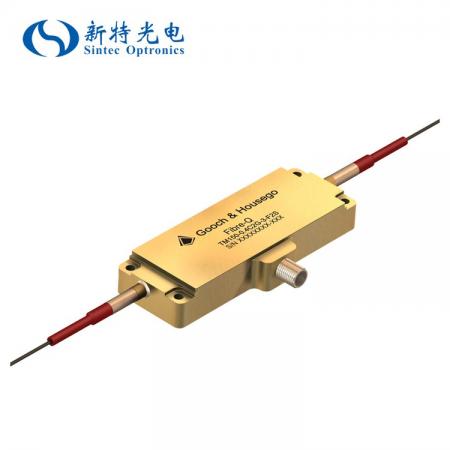

鈮酸鋰電光調制器分為兩大類：電光強度調制器和電光相位調制器，主要波長為780nm, 850nm, 1064nm, 1310nm, 1550nm和2000nm。根據客戶需求可以定制其它波長。

XX:  調制器類型，AM為電光強度調制器，PM為電光相位調制器產品型號定義：SCQ-XX-WW-XG-F-FC

• WW:  工作波長，主要為850nm, 1064nm, 1310nm,1550nm和2000nm
• XG:  工作帶寬，主要為2.5G, 10G, 40G
• F:  輸入輸出光纖類型，如PP (PM/PMF), PS (PM/SMF)
• FC:  光纖接頭，如FA (FC/APC), FP (FC/PC)

常用電光強度調制器列表 (封裝尺寸)：

常用電光相位調制器列表 (封裝尺寸)：
