光纖折射率分析儀

在幾秒鐘內即可測量光纖折射率！

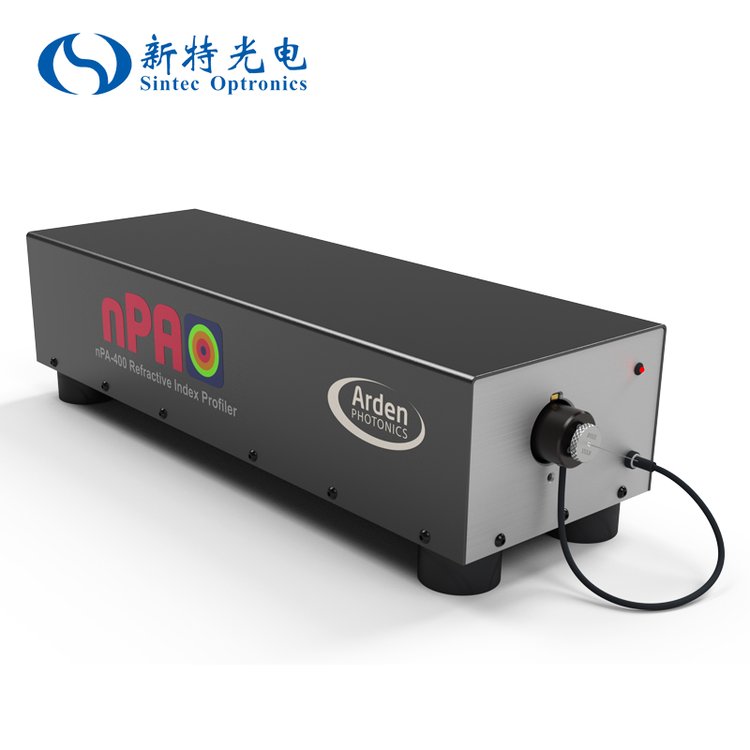

STAR-nPA-400 是獲取用于驗證標準和特種光纖所需的折射率數據的快速、簡單且低成本的方法。

最少化需要的光纖準備工作，同時干凈、高效的圖形用戶界面允許用戶以最少的培訓或經驗充分表征他們的光纖。 STAR-nPA-400 提供準確且可重復的折射率數據，提供有關光纖設計和制造過程的寶貴信息。

STAR-nPA-400 折射率分析儀使用改進的折射近場技術來分析光纖的端視圖灰度強度分布，以確定其完整的 2D 折射率分布。

使用時無需旋轉光纖或掃描光纖端面，并且測量速度非?？?，這意味著 STAR-nPA-400 非常適用于生產線、研發實驗室或 QA 環境。

特點和優勢

• 秒測
• 非常快速和簡單的光纖準備工作——只需切割和插入光纖
• 高度用戶友好的軟件
• 可測量直徑高達 400 μm 的光纖
• 測量非圓形對稱纖維——適用PM；八角形，多核
• 可溯源校準

光纖模式測量分析儀

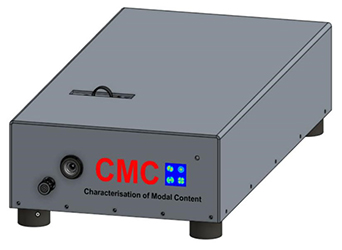

STAR-CMC-1550光纖模式測量分析儀使用空間和光譜分辨成像 (S2) 技術來識別少模光纖的傳播模式。它由兩個不同的單元組成：一個可調諧激光器和一個接收器單元。 STAR-CMC-1550 允許獲得每種傳播模式的差分群延遲 (DGD) 以及與最激發模式相比的相對強度或多徑干擾 (MPI)。此外，STAR-CMC-1550 允許重建被測光纖的導模輪廓和相位。

特點與優勢：

• 可測量直徑高達400μm的光纖
• 可測量空芯和實芯少模光纖
• 可重建傳播模式剖面和相位
• 可計算高階模式與最激發模式相比的相對強度
• 可計算傳播模式的DGD

測量能力

• 纖維直徑：< 400μm
• 光纖長度：5～100m
• 測量時間**：< 90 秒?
• 光纖類型：少模實芯和空芯光纖
• 可分析 2000 張圖像

光學參數

• 測量波長：1480～1630 nm
• 波長分辨率：10 pm
• 最大DGD：365 ps
• DGD分辨率：0.05 ps
• 圖像傳感器：InGaAs 10.8x12.3 mm，512x640 像素，20 μm 像素間距
• 曝光范圍：0.1ms至20ms曝光時間
• A/D轉換：16位

物理參數

• 重量：7kg（可調諧激光）； 8kg（接收單元）
• 尺寸：0.22m x 0.385m x 0.131m（可調諧激光器）； 0.306m x 0.606m x 0.145m（接收器單元）
• 工作溫度：15-300℃
• 濕度：相對濕度5%-95%，非冷凝
• 計算機要求：所有系統均配備運行最新Windows操作系統的計算機
• 數據接口：1 X USB 3.0（USBA to USBB：提供1m電纜）
