對于發射器和探測器之間的太赫茲光束傳導，我們提供了不同直徑和焦距的超半球、橢圓硅透鏡以及非球面TPX透鏡如下：

硅透鏡

1. STB-HSL-12-7.1超半球硅透鏡，直徑12毫米，高度7.1毫米
2. STB-CL-20-直徑為20 mm的準直橢圓硅襯底透鏡
3. 聚焦橢圓硅襯底透鏡STB-FSL-D20-f50

PCA專用TPX鏡片

1. STB-CTL-D25mm安裝的PCA準直TPX透鏡，直徑25 mm
2. STB-CTLF-D25mm安裝的光纖耦合PCA用平行TPX透鏡，直徑25 mm
3. STB-FTL-f32.5毫米聚焦TPX鏡頭，焦距32.5毫米

直徑為1”和2”的TPX鏡頭

硅透鏡/聚焦鏡

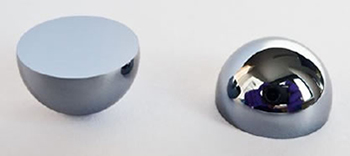

STB-HSL-12-7.1直徑12 mm、高度7.1 mm的超半球硅透鏡

材料：未摻雜HRFZ硅超半球硅透鏡

• 比電阻：>10 kΩ厘米
• 折射率：3.41
• 直徑：12 mm±0.01毫米
• 高度：7.1±0.01毫米
• 距離：7.7 mm
• 表面：拋光
• PCA切屑厚度：0.6 mm

太赫茲光束

• 收集角度：73°
• 發散角：17°
• 虛擬焦距：26.5mm

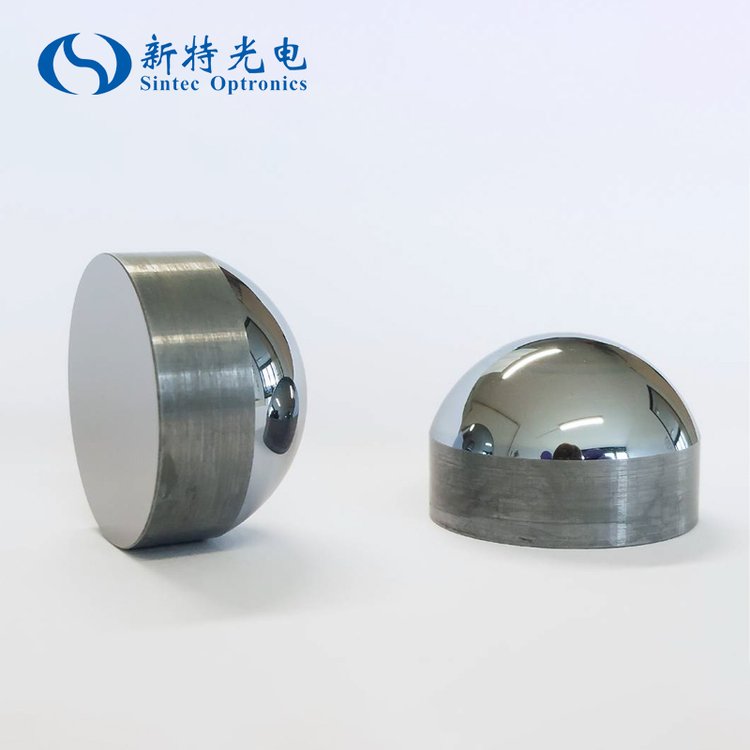

STB-CL-20直徑為20mm的準直橢圓硅襯底透鏡

材料：未摻雜HRFZ硅橢圓準直透鏡

• 比電阻：>10kΩ厘米
• 折射率：3.41
• 直徑：20 mm±0.01毫米
• 高度：13.8 mm±0.01毫米
• 距離：14.4 mm
• 平面：拋光
• 橢圓表面：拋光
• PCA切屑厚度：0.6 mm

太赫茲光束

• 直徑20mm的準直
• 收集角度：54.6°

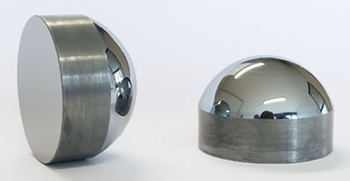

聚焦橢圓硅襯底透鏡STB-FSL-D20-f50 直徑20mm，焦距50mm

材料：未摻雜HRFZ硅橢圓聚焦硅透鏡

• 比電阻：>10 kΩ厘米
• 折射率：3.4
• 直徑：20 mm
• 焦距：50mm
• 高度：14 mm
• 距離：14.6 mm
• 平面：拋光
• 橢圓表面：拋光
• PCA切屑厚度：0.6 mm

太赫茲光束

• 焦距：50 mm
• 收集角(α): 52.7°
• 收斂角(?): 10°

埃里斑直徑

• 在300 GHz時：3.6 mm
• 在1太赫茲時：1.1毫米
• 在3太赫茲時：0.36毫米

光電導電式天線PCA專用TPX鏡片

• 使用高透射率的TPX（聚甲基戊烯）透鏡，太赫茲光束可以成形。
• 一個TPX透鏡可以準直來自超半球基片透鏡的發散太赫茲光束。
• 使用第二個TPX透鏡可以實現銳利的太赫茲聚焦。
• 直徑為1英寸的TPX透鏡可以很容易地安裝到PCA上，帶有超半球硅透鏡。

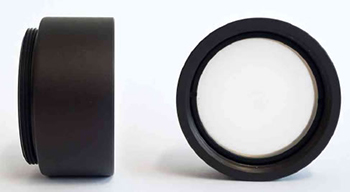

STB-CTL-D25mm安裝的PCA準直TPX透鏡，直徑25 mm

STB-CTL-D25mm是安裝在25.4毫米鋁散熱器上的光電導電式天線（Photoconductive  antennas PCA）的附件，并配備我們的超半球硅基片透鏡。這種天線的發散太赫茲波束首先被超半球硅透鏡稍微收集起來。在第二步中，太赫茲光束通過直徑為1英寸的TPX（聚甲基戊烯）透鏡進行準直，該透鏡在可見光譜區域也是透明的。該準直太赫茲光束從直徑為22毫米的STB-CTL-D25毫米射出。同樣的配置可以用來測量一個準直太赫茲光束。附加的聚焦TPX透鏡可以安裝在第一TPX透鏡的前面，以獲得焦距為30mm的聚焦THz光束。

材料：TPX（聚甲基戊烯）TPX準直透鏡

• 折射率：1.45@1太赫茲
• 吸收系數(α):  0.3厘米-1
• 直徑：25.4 mm
• 厚度：10.3mm
• 設計焦距：42mm
• 后焦距：35mm（距平面）

準直太赫茲光束

• 光束直徑：22.4 mm

透鏡管

• 外徑：30.5mm
• 總長：29.2 mm

兼容的PCA

STB-CTL-D25mm可用作PCA的外殼，PCA安裝在直徑為25.4 mm的鋁散熱器上。電纜需要指向PCA的正面（激光器或芯片側）。此外，PCA需要配備我們的超半球硅襯底透鏡之一。

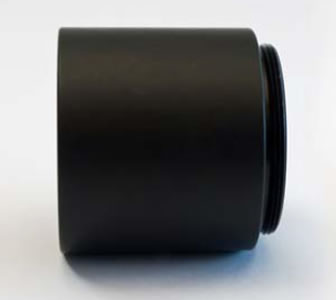

STB-CTLF-D25mm安裝的光纖耦合PCA用準直TPX透鏡，直徑25 mm

STB-CTLF-25mm是光纖耦合光電導電式天線（STB-FC-PCA）的附件，安裝在直徑為25.4 mm的鋁散熱器上，并配有我們的超半球硅基片透鏡。這種天線的發散太赫茲波束首先被超半球硅透鏡稍微收集起來。在第二步中，太赫茲光束通過1英寸直徑的TPX（聚甲基戊烯）透鏡進行準直。這種準直太赫茲光束從CTLF-D25mm中射出。它的直徑為22毫米。同樣的配置可以用來測量一個準直太赫茲光束。附加的聚焦TPX透鏡可以安裝在第一TPX透鏡的前面，以獲得焦距為30mm的聚焦THz光束。

材料：TPX（聚甲基戊烯）準直TPX透鏡

• 折射率：1.45@1太赫茲
• 吸收系數(α):  0.3厘米-1
• 直徑：25.4 mm
• 厚度：10.3mm
• 設計焦距：42mm
• 后焦距：30mm（距平面）

準直太赫茲光束

• 光束直徑：22.4mm

透鏡管

• 外徑：30.5mm
• 總長：54.6 mm

兼容的PCA

STB-CTLF-D25mm可用作FC-PCA的外殼，F(xiàn)C-PCA安裝在直徑為25.4 mm的鋁散熱器上。電纜需要指向PCA的正面（激光器或芯片側）。此外，PCA需要配備我們的超半球硅襯底透鏡之一。

STB-FTL-f32.5mm對焦TPX鏡頭，焦距32.5mm

STB-FTL-f30mm是一個安裝的TPX（聚甲基戊烯）鏡頭。它與STB-CTL-D25mm或STB-CTLF-D25mm組合使用，以聚焦光電導電式天線（PCA）發射的太赫茲輻射。使用安裝的TPX透鏡STB-FTL-f32.5mm對帶有準直TPX透鏡（STB-CTL-D25mm或STB-CTLF-D25mm）的光導發射器天線的準直太赫茲光束進行聚焦。焦距為32.5mm。

材料：TPX（聚甲基戊烯）TPX聚焦透鏡

• 折射率：1.45@1太赫茲
• 吸收系數：0.3  cm-1
• 直徑：25.4 mm
• 厚度：8.0 mm
• 后焦距：32.5mm

聚焦太赫茲光束

•
  埃里斑直徑孔徑角：17.6°
• 在300 GHz時1.9 mm
• 在1太赫茲時554μ米
• 在3太赫茲時185μ米

透鏡管

• 外徑：30.5mm
• 總長：16.5 mm

兼容PCA

STB-FTL-f32.5mm可與STB-CTL-D25mm和STB-CTLFD25mm一起使用。

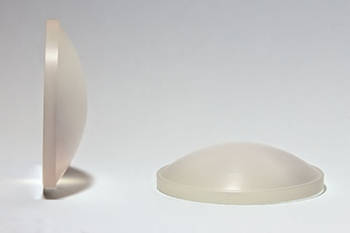

直徑為1”和2”的TPX透鏡

下表是庫存和標準的平凸TPX鏡頭列表，可根據客戶要求定制其它TPX鏡片。
