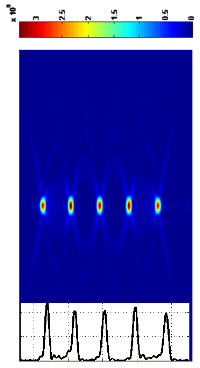

多焦點透鏡(多焦點DOE)是指使一束激光同時產生多個焦點的衍射光學元件，光束在通過衍射光學元件后在激光傳播的方向上具有多個能量集中的焦點，滿足某些特殊場合的應用。焦點之間的間距近乎相等，一般焦點個數為2-15個不等，間距一般為幾十到幾百微米，各個焦點的能量也基本一致。
多焦點透鏡通常和聚焦鏡組成一個光學模組使用，多焦點鏡片本身是平面型的DOE，外加的聚焦鏡作用是增大焦深（切割深度），使多焦點透鏡在傳播距離上具有更好的靈活性。
多焦點透鏡主要應用于激光深度切割，例如激光玻璃切割、藍寶石切割、透明薄膜切割等。
值得一提的是焦點的個數和焦點之間的距離我們可以根據客戶的需求進行設計，選型時會根據客戶不同的切割需求來預先確定。例如對于厚度為1mm、折射率約為1.6的玻璃，我們推薦使用MF-013-I-Y-A和20mm的聚焦鏡搭配，同時5個焦點對玻璃進行切割。除了定制靈活之外，我們也擁有幾百種多焦點元件和長焦深元件的標準規格，對于任意一個波長，可能都有超過20種的標準規格可供選擇，目前比較熱銷的波長涵蓋1064nm,1030nm,1550/800nm和355nm。對于激光切割客戶一般性的需求，我們的標準品就可以容易地滿足，這樣減小了客戶的開模費用，使客戶的項目開發變得更加方便。

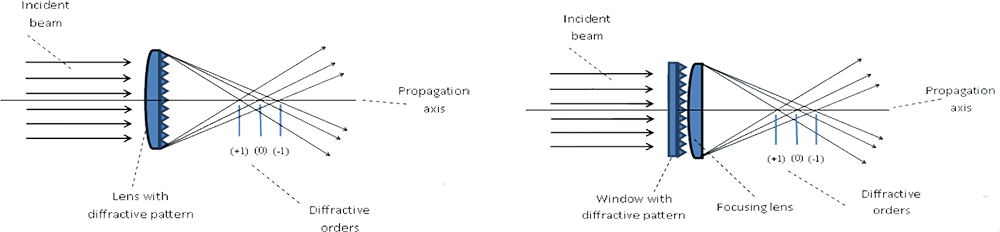

多焦點透鏡有兩種配置
多焦點透鏡也可用作長焦元件，在諸如激光玻璃切割和激光微加工等應用中有效地增加了聚焦深度。
特點
典型應用
| 型號 | 波長[nm] | 焦點數 | 焦點平均間距 [um] |
| BF-005-I-Y-A | 1064 | 2 | 598 |
| BF-006-I-Y-A | 1064 | 2 | 1995 |
| BF-008-I-Y-A | 1064 | 2 | 1071.5 |
| BF-014-I-Y-A | 1064 | 2 | 301 |
| BF-015-I-Y-A | 1064 | 2 | 31 |
| BF-016-I-Y-A | 1064 | 2 | 13.3 |
| BF-017-I-Y-A | 1064 | 2 | 1334.8 |
| BF-018-I-Y-A | 1064 | 2 | 829.4 |
| BF-019-I-Y-A | 1064 | 2 | 452 |
| BF-020-I-Y-A | 1064 | 2 | 1602.6 |
| BF-021-I-Y-A | 1064 | 2 | 5429.9 |
| BF-022-I-Y-A | 1064 | 2 | 95.9 |
| BF-023-I-Y-A | 1064 | 2 | 143.9 |
| BF-024-I-Y-A | 1064 | 2 | 191.8 |
| MF-001-I-Y-A | 1064 | 5 | 451.3 |
| MF-002-I-Y-A | 1064 | 7 | 571.5 |
| MF-003-I-Y-A | 1064 | 9 | 548.2 |
| MF-004-I-Y-A | 1064 | 11 | 1213.2 |
| MF-005-I-Y-A | 1064 | 4 | 1647.1 |
| MF-006-I-Y-A | 1064 | 15 | 8545.1 |
| MF-007-I-Y-A | 1064 | 5 | 586.2 |
| MF-008-I-Y-A | 1064 | 5 | 451.3 |
| MF-009-I-Y-A | 1064 | 6 | 472.7 |
| MF-011-I-Y-A | 1064 | 5 | 1052.6 |
| MF-012-I-Y-A | 1064 | 15 | 1757.8 |
| MF-013-I-Y-A | 1064 | 5 | 833.3 |
| MF-014-I-Y-A | 1064 | 25 | 2874.7 |
| MF-015-I-Y-A | 1064 | 27 | 1608.9 |
| MF-016-I-Y-A | 1064 | 49 | 5839.5 |
| MF-017-I-Y-A | 1064 | 5 | 2887.4 |
| TF-003-I-Y-A | 1064 | 3 | 598 |
| TF-004-I-Y-A | 1064 | 3 | 301 |
| TF-005-I-Y-A | 1064 | 3 | 31 |
| TF-008-I-Y-A | 1064 | 3 | 1071.5 |
| TF-009-I-Y-A | 1064 | 3 | 1995 |
| TF-010-I-Y-A | 1064 | 3 | 1334.8 |
| TF-011-I-Y-A | 1064 | 3 | 829.4 |
| TF-012-I-Y-A | 1064 | 3 | 452 |
| TF-013-I-Y-A | 1064 | 3 | 1602.6 |
| TF-014-I-Y-A | 1064 | 3 | 95.9 |
| TF-015-I-Y-A | 1064 | 3 | 143.9 |
| TF-016-I-Y-A | 1064 | 3 | 191.8 |
*波長1064nm，外部聚焦鏡20mm，焦點介質的折射率1.00，其它波長規格請聯系我們
長焦深透鏡
長焦深透鏡可實現更長的聚焦深度以及更高的橫向分辨率（更小的光斑尺寸）。長的焦距深度要求小數值孔徑，小的光斑尺寸要求大數值孔徑，這兩者本來是相互沖突的，但長焦深透鏡卻能夠使光束同時具備這兩個特性，因此其十分適合一些行業應用。例如激光鉆孔，透明材料的切割（玻璃，藍寶石等），激光過程監控/監測、顯微鏡、激光度量學等等。
常規的光學元件（如球面透鏡，反射鏡等），并不能同時滿足這兩個特性。而我們的長焦深透鏡能夠產生類似于“長的圓柱體”的長焦深焦點，焦點具有銳利的邊緣和更長的焦深，同時保持激光光斑尺寸非常小。
長焦深透鏡的作用是使入射光在焦距附近產生一個能量近乎均勻分布、焦深的長度達幾十微米到幾毫米的焦點。相比于普通的光束焦點（能量非常集中，長度和寬度都有限），通過長焦深透鏡可把光束焦點拉長為原來的幾十倍至上百倍，同時寬度基本保持不變。能量均勻的長焦深光斑特別適合對材料進行深度切割。
長焦深透鏡和多焦點元件互為補充，與多焦點產品相比，長焦產品的優勢在于它可以沿自由度產生連續的強度分布，并且不會受到相鄰焦點之間能量較低的區域的影響，在激光材料加工等領域有重要應用。如果用1064nm的長焦深DOE切割厚度2mm、折射率1.5的玻璃，可以選用EF-004-I-Y-A配合25mm的聚焦鏡。這種情況下，EF-004-I-Y-A的焦深長度正好約為2mm，滿足切割要求，并且具有很好的切割效果，表面平整度高、切割速度快。最近1030nm的長焦深切割應用也越來越多，例如EF-003-J-Y-A，EF-010/015/016/026-J-Y-A。
特點
典型應用
| 型號 | 波長[nm] | 焦點深度[um] | 光束直徑[mm] |
| EF-001-I-Y-A | 1064 | 483 | 13 |
| EF-002-I-Y-A | 1064 | 270 | 4 |
| EF-003-I-Y-A | 1064 | 444 | 12 |
| EF-006-I-Y-A | 1064 | 93 | 7 |
| EF-007-I-Y-A | 1064 | 53 | 9 |
| EF-008-I-Y-A | 1064 | 120 | 6 |
| EF-009-I-Y-A | 1064 | 68 | 8 |
| EF-010-I-Y-A | 1064 | 43 | 10 |
| EF-011-I-Y-A | 1064 | 949 | 2 |
| EF-014-I-Y-A | 1064 | 454 | 3 |
| EF-015-I-Y-A | 1064 | 11311-485 ** | 1-15 |
| EF-016-I-Y-A | 1064 | 25982-1068 ** | 1-15 |
| EF-017-I-Y-A | 1064 | 18877-786 ** | 1-15 |
| EF-019-I-Y-A | 1064 | 376-79 ** | 4-15 |
| EF-020-I-Y-A | 1064 | 9680-3188 ** | 1-15 |
| EF-021-I-Y-A | 1064 | 9590-1520 ** | 1-15 |
| EF-022-I-Y-A | 1064 | 8798-1167 ** | 1-15 |
| EF-023-I-Y-A | 1064 | 602-233 ** | 3-7 |
| EF-024-I-Y-A | 1064 | 1405-148 ** | 2-15 |
| EF-025-I-Y-A | 1064 | 1803-465 ** | 2-7 |
| EF-026-I-Y-A | 1064 | 859-332 ** | 3-7 |
| EF-027-I-Y-A | 1064 | 2573-663 ** | 2-7 |
| EF-028-I-Y-A | 1064 | 1405-148 ** | 2-15 |
*波長1064nm，外部聚焦鏡25mm，焦點介質的折射率1.00，其它波長規格請聯系我們
具有超短IR脈沖的激光玻璃切割近來正在發展成為高通量玻璃加工的關鍵技術 。使用這種技術切割厚玻璃（> 500um）面臨著獨特的挑戰，因?yàn)榧す饽芰考刃枰劢乖谝粋€(gè)狹窄的點上，又要在玻璃深度上均勻分布。我們最近推出了成絲切割模塊來滿足對完整解決方案 和最佳性能感興趣的客戶的玻璃切割的需求。

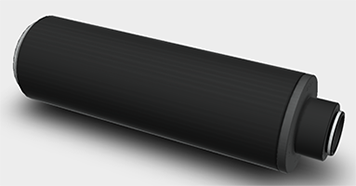

成絲切割模塊是一種衍射光學模組。其主要應用于玻璃成絲切割。它最大的特點是能將入射激光沿整個焦深范圍的束腰尺寸整形成僅1.8um。同時，聚焦點尺寸相當于0.35個物鏡的孔徑光闌。因?yàn)槌山z切割模塊在沿光軸方向能夠在空氣中輸出1mm長度的光斑的能量均勻分布的激光，所以成絲切割模塊是非常適合用于切割厚玻璃一款產品。
成絲切割模塊是一款革命性的激光玻璃切割產品，其具有極小的光斑、高度的均勻性和93%的能量利用率，能夠輕松用于0~2.5mm之間各種厚度的玻璃切割?，F(xiàn)對于多焦點和長焦深技術，其光斑尺寸和能量均勻性都實現的極大的改善，秒殺原有的多焦點透鏡和長焦深透鏡。而和錐鏡的貝塞爾光束相比，成絲切割模塊具有更好的能量均勻性，對應更高的切面質量，更小的切口粗糙度。
傳統的玻璃切割技術是利用金剛石在玻璃的表面上劃出微凹槽，在外力的作用下實現玻璃的切斷。然而，這種技術已經不能滿足信息顯示技術推動下產生的新型玻璃。由于其需要更高精度的切割，所以特別需要利用激光技術來切割。玻璃激光切割是一項容易操控的非接觸式且低污染技術，其優點在于在高速切割下能保證邊緣整齊、垂直性佳和內損傷低。目前脆性材料切割用到的主要激光波長為1064nm和1030nm。
成絲切割是一種目前玻璃切割中較流行的工藝，激光光源上一般選擇1064nm或1030nm的超短脈沖（USP）激光器，可用于切割各種各樣的玻璃基板，包括用于智能手機顯示器的軟性硼硅酸鹽以及鋼化玻璃等?！俺山z”就是把激光束變成一個在焦深方向上能量均勻分布的“刀”，這把刀其實就是一個激光細絲。成絲切割的優勢在于切割的邊緣質量好，切割速度快達2000毫米/秒，無需后期處理。
上圖為成絲切割模塊輸出激光在Z軸上的能量分布圖與標準貝塞爾光斑（紅色）的光線能量分布圖仿真的對比，可以看到成絲切割模塊的能量都有效地分布在切割區域內，而普通貝塞爾光束的能量分布不均勻，焦深過長，低于切割閾值部分的能量不能被有效應用。
