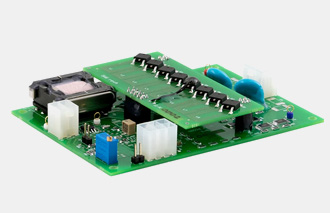

QBD系列普克爾盒驅動板

QBD系列是一款非常簡單、緊湊且價格低廉的普克爾盒驅動板，這些驅動板的輸出電壓范圍（高達6.0kV 雙極），專門設計用于通過施加快速開關高壓來控制普克爾盒。這些模塊需要+24V直流電源和脈沖發生器來設置工作頻率。用戶可以手動（通過板載配置微調器）或遠程（將直流電壓施加到相應的引腳）在工作范圍內對輸出電壓電平進行編程。QBD系列基于MOSFET技術，為前沿脈沖提供高重復率和快速轉換時間。QBD的恢復時間相對較長（后脈沖沿為5-10μs，而QBU的恢復時間<20ns）。

主要特點：

• 緊湊性（90x50x20mm）

• 退壓式和升壓式（固定）

• 高達4kV的輸出電壓

• 高達 50-100  kHz 的重復率（取決于電壓）

• <20ns上升時間或<20ns下降時間（前沿）

主要應用：

• 調Q

主要技術參數

常用型號

可根據要求提供其他輸出電壓

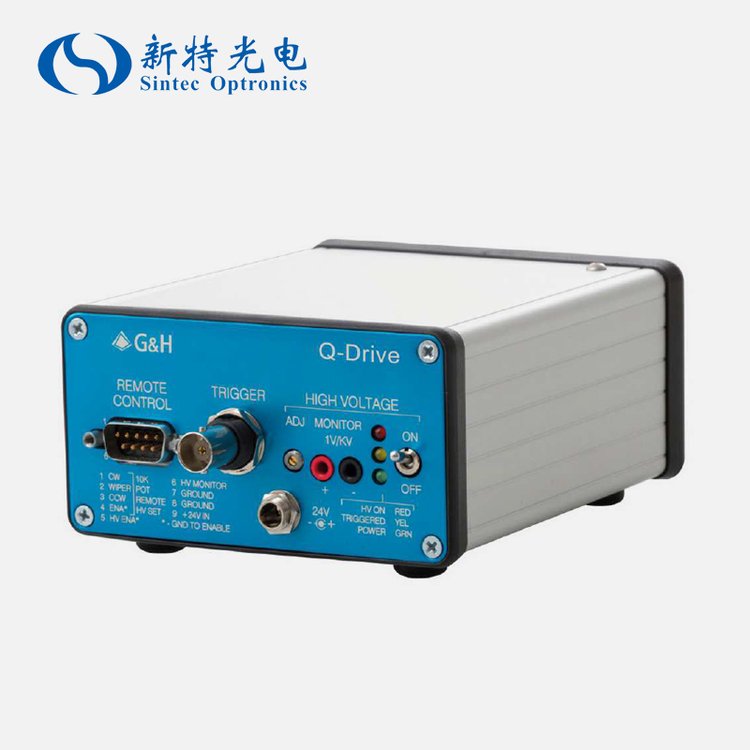

Q-Drive?臺式KD*P普克爾盒驅動器

Q-Drive設計用于產品開發、教學和研究實驗室，以1–4.5kHz的重復頻率、1.5–4.5kV的輸出電壓和4–7ns的上升和下降時間以及150 ns–5μs的脈沖寬度運行，完全獨立于電源和所有控制電路，只需要24VDC和觸發信號即可運行。該驅動器采用緊湊的100x125x50mm  (4x5x2") 鋁制外殼，具有全套控件、指示燈和遠程控制功能。它使用外部24VDC電源（包括電源適配器）運行。該驅動器的一個獨特特性是其差分雙極輸出——降低對地電壓和電擊危險，這是實驗室環境中的一個重要特性。普克爾盒的電纜在外殼背面，使它們遠離前面板。驅動器輸出受到短路保護。該驅動器的設計具有低組件應力、最高質量組件和美國海軍降額標準的可靠性。

主要特點：

• 4-7ns、1.5-4.5kV、1Hz-4.5kHz

• 50Ω隔離觸發器

• 前面板控制設定電壓和功率

• B-9連接器，帶電壓監視器、遠程設定點、電壓開/關

• 功率、高壓和觸發器的狀態LED顯示

主要優勢

• 前面板或遠程控制

• 短路保護輸出

• 易于集成OEM版本

• 電磁屏蔽外殼

主要應用：

適用于以下行業研發調Q激光器：

• 醫學和皮膚科

• 成像

• 雕刻

• 金屬切割

• 微加工

• 測距

• 全息成像

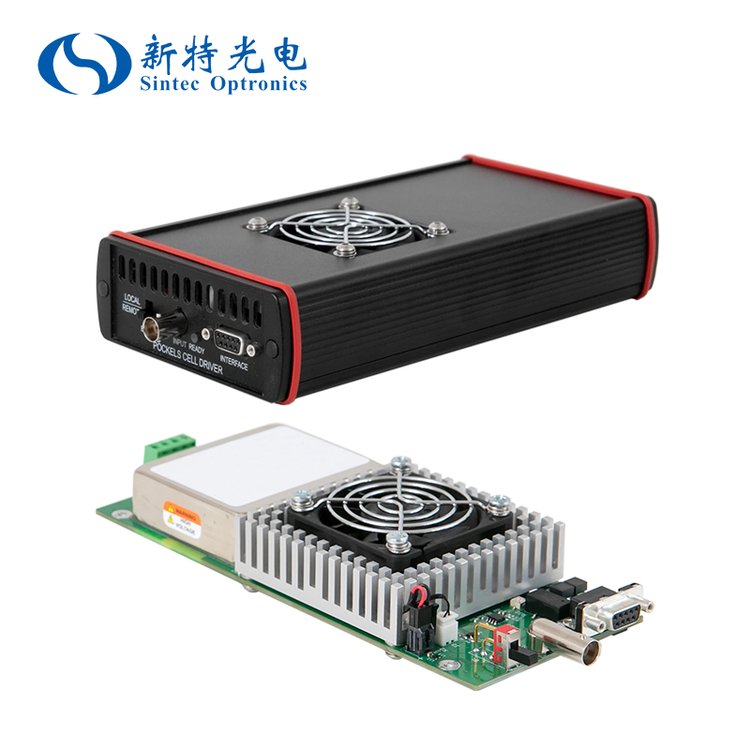

HVR-Drive? BBO普克爾盒驅動器

HVR-Drive設計用于高重復率超快激光再生放大器中脈沖選擇應用，可以在1/4λ波電壓或1/2λ電壓下驅動普克爾盒 ，最高電壓和頻率可達7.5kv和200khz，在快速上升和下降時產生平頂波形。因需使用外部電源，要求留有一定的熱負載空。HVR-Drive尺寸為136.5x178x70mm（5.375x7.0x2.8英寸），帶有用于對流冷卻的標準散熱器，既可風冷也可水冷以提高重復頻率。我們可為各種應用提供不同類型的電源。開/關觸發可以是標準TTL信號，也可提供其他選項的光觸發輸入方式。我們也可按您的要求提供定制電源?？商峁┻h(yuǎn)程監控、遠程關機和超溫指示器等選項。

主要特點：

• 0-200kHz重復脈沖

• 7.5KV輸出電壓

• 10-15ns上升和下降時間

• 100ns-5μs脈沖寬度

• 雙極平衡輸出

主要優勢

• 結構緊湊

• 熱負荷小

• 易于集成

主要應用：

• 金屬切割

• 焊接

• 玻璃切割

• 藍寶石切割

• 光譜學

注釋:需要兩個外部高壓電源；一個正輸出，一個負輸出。例如，要實現6KV輸出，需要±1500VDC輸入。高壓電流要求由脈沖寬度和重復頻率決定。上升和下降時間隨輸出電壓而變化；電壓越高，上升和下降時間越長。對流冷卻，最大重復頻率為[email protected],37.5KHz@6kV和50kHz@5kV。水冷式，制冷機設定為24℃，額定流量為1加侖/分鐘（4升/分鐘）。

注意事項

不要將輸出接地，否則會損壞電源。

施加高壓輸入之前，必須接通低壓電源。

不要超過20% 的占空比（脈沖開啟時間與脈沖關閉時間的比率）。

開/關觸發器不得重疊，否則會損壞電源。

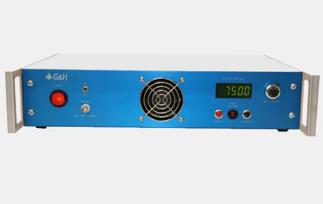

HVR-Drive?機架式BBO普克爾盒驅動器

HVR-Drive?機架式BBO普克爾盒驅動器是一個交鑰匙集成驅動器和控制系統，用于切換高重復率超快激光再生放大器中的脈沖選擇的普克爾盒。該驅動器的重復頻率為0–200kHz，輸出電壓為0–7.5kV，上升和下降時間為10–15ns，脈沖寬度為100ns–5μs。驅動器產生具有快速上升沿和下降沿的禮帽波形。內置數字電壓表允許您在將輸出電壓施加到驅動器之前設置輸出電壓，并且單獨的高壓啟用/禁用按鈕是增加安全性的標準配置。一個單獨的觸發開/關開關提供了簡單的脈沖控制，也可以禁用后面板輸出連接器的高壓。該驅動器采用標準 483mm（19英寸）機架安裝外殼，也可用作臺式裝置。它配備強制風冷，可操作高達50kHz或水冷，以實現更高的重復率。

主要特點：

• 0–200kHz重復頻率脈沖

• 1.0–7.5kV輸出電壓

• 10–15ns上升和下降時間

• 100ns–5μs脈沖寬度

• 雙極平衡輸出

主要優勢

• 交鑰匙系統

• 內置數字電壓表

• 易于集成

• 靈活的設計

主要應用：

• 金屬切割

• 焊接

• 玻璃切割

• 藍寶石切割

• 光譜學

主要參數

我們?cè)诟哌_(dá)100pF的負載下進行了測試，證明上升/下降時間小于40 ns

標準輸出配置

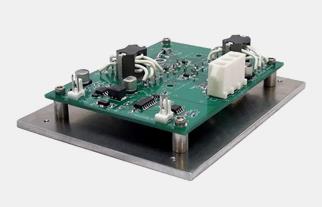

LVR-Drive OEM機架式BBO普克爾盒驅動器

緊湊型OEM普克爾盒驅動器用于包含在固態激光系統中的再生放大器和其他脈沖選擇應用中。該驅動器的重復頻率為0–200kHz，突發模式時更高達1MHz，輸出電壓為0–2.5kV，上升和下降時間為4–7ns，脈沖寬度為250 ns–3μs。由于使用外部電源，熱負荷和空間要求保持在最低水平。為了安全起見，觸發輸入也與電源電氣隔離，尺寸為115x90x30mm(4.5x3.5x1.2") 電路板安裝在鋁板上可通風冷卻，也可以連接到冷板上進行水冷。也可做成一個19“機架交鑰匙集成的臺式版本。

主要特點：

• 4-7ns上升和下降時間

• 0-2.5kV輸出電壓

• 0-200kHz重復率

• 250ns–3μs脈沖寬度

• 雙極平衡輸出

主要優勢

• 可提供帶外殼的交鑰匙系統版本

• 低成本高性能

• 可風冷或水冷

• 結構緊湊

主要應用：

• 金屬切割

• 焊接

• 玻璃切割

• 玻璃和藍寶石切割

• 光譜學

主要參數
