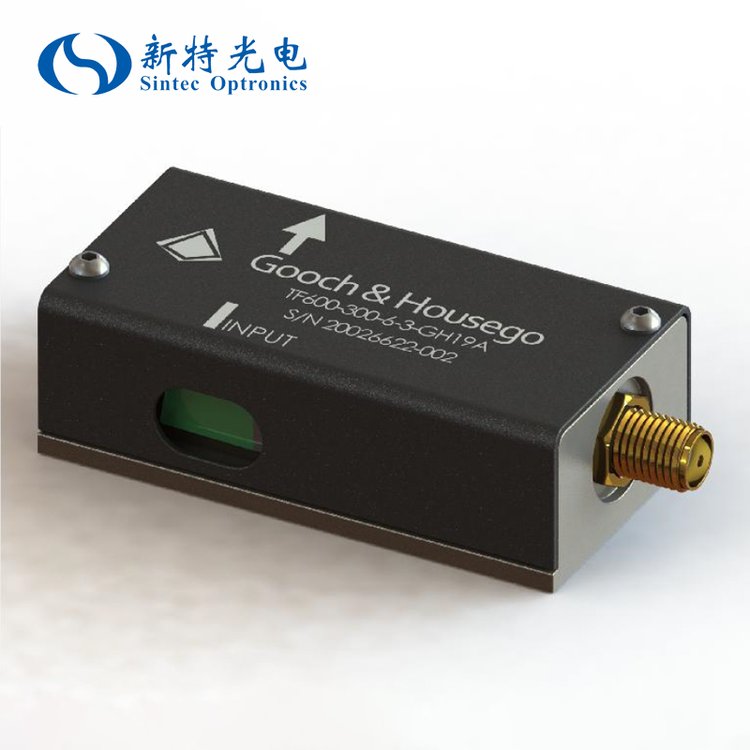

聲光移頻器是一種改變光束頻率的聲光器件，將輸入光的頻率轉換為射頻驅動頻率。由于多普勒效應，前行中的聲波可使光束的頻率上移或下移，其移頻值等于射頻頻率。由于射頻頻率通常是幾十或幾百M(fèi)Hz，我們的聲光移頻器作為標準配置提供超過300MHz的頻移，作為集成低功率模塊（已內置RF驅動器）或作為可實現高達600MHz頻移的定制器件。我們采用自已生長和拋光的高質量TeO2制造移頻器，實現最低的插入損耗和出色的功率承受。
聲光移頻器是一種高效的聲光器件，需要非常低的驅動功率來實現所需的頻移。通常我們的頻移器使用二氧化碲（TeO2）中慢剪切模式的各向異性的交互作用。在干涉的光學技術等應用中要求衍射光束和未擴散光束之間具有高的消光比；這可以通過高質量的光學拋光來實現最小化光散射。我們的設計最小功耗小于100mW，我們將驅動器與聲光移頻器封裝在一起，使產品體積更少更節能，有些型號可以在雙通道配置下運行。此外，我們也可以根據客戶需求設計定制頻率偏移。我們也可提供適合一些其他應用的聲光移頻器。典型應用包括干涉測量、振動測量和原子冷卻等。
| 型號 | 波長 | 工作頻率 | 通光孔徑 | 光學材料 | 驅動器推薦 |
| AOMO 3080-125 | 415–900nm | 80MHz | 2.0mm | Te02 | 97-02910-xx，3307系列射頻驅動器 |
| AOMO 3100-125 | 440–850nm | 100MHz | 1.5mm | Te02 | 97-02910-xx，3307系列射頻驅動器 |
| AOMO 3200-125 | 470–690nm | 200MHz | 2.5x1.5mm | Te02 | 97-02910-xx，3307系列射頻驅動器 |
| I-FS040-1.5S2C-3-GH83 | 532nm | 40MHz | 2x6mm | Te02 | 97-02910-xx |

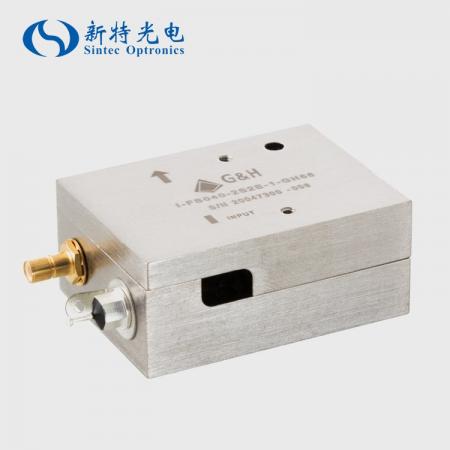

| I-FS040-2S2E-1-GH66 | 630–690nm | 40MHz | 2.0mm | Te02 | 內部已集成射頻驅動器 |
| AOFS 4040-191 | 780nm | 40MHz | 2x6mm | Te02 | 3307系列射頻驅動器 |

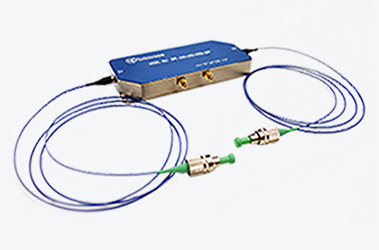

我們的光纖耦合聲光移頻器系統用于移動各種光信號的頻率。典型3dB光譜范圍約為60-120nm，3dB頻移范圍約為中心頻率的10%。對于寬帶寬應用，我們開發了具有高達100MHz的擴展頻移范圍的聲光移頻器。由于多普勒頻移，在聲光調制器或聲光頻移器中衍射的一階光束的頻率在波長頻率被聲光波長載波頻率偏移。如果沿入射光波方向引入入射聲波，則激光頻率向較高側移動。如果入射聲波以與入射光波相反的方向引入，則激光向低頻側移動。
主要特點
低插入損耗
寬波長范圍
低功耗
非常緊密的密封
低射頻驅動功率
性能穩定
良好的溫度穩定性和可靠性
可提供定制配置
主要應用
光纖傳感
外差檢測
干涉式光纖傳感器系統
激光多普勒配置
OEM 設計
| 型號 | 波長XX(nm) | 插入損耗 (dB) | 頻移 (MHz) | 光纖類型 | 射頻驅動器推薦 |
| TEF-125-XX-2FP | 360-1600 | 2.5-4.0 | +125或-125 | SM或SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| TEF-200-XX-2FP | 360-1600 | 2.5-4.0 | +200或-200 | SM或SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| TEF-300-XX-2FP | 360-1600 | 3.0-5.0 | +300或-300 | SM或SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| TEF-1000-XX-2FP | 360-1600 | 8.0-12.0 | +1000或-1000 | SM或SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| IPF-200-XX-2FP | 980-2000 | 2.3-5.0 | +200或-200 | SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| IPF-500-XX-3FP | 980-2000 | 2.3-6.0 | +500或-500 | SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| IPF-1000-XX-3FP | 980-2000 | 8.0-11.0 | +1000或-1000 | SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| IPF-1500-XX-3FP | 980-2000 | 9.0-12.0 | +1500或-1500 | SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| AMF-25-XX-2FP | 980-2900 | 2.0-2.2 | +25或-25 | SM或SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| AMF-55-XX-2FP | 980-2900 | 2.0-2.2 | +55或-55 | SM或SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| AMF-100-XX-3FP | 980-2900 | 2.1-3.3 | +100或-100 | SM或SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| AMF-150-XX-3FP | 980-2900 | 2.1-3.9 | +150或-150 | SM或SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| IPF-200-100-XX-2FP | 980-2000 | 6.0-8.0 | +150至+250或–150至–250 | SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| IPF-300-100-XX-2FP | 980-2000 | 6.0-8.0 | +250至+350 或–250至–350 | SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
| TEF-200-100-2FP | 360-1000 | 6.0-8.0 | +150至+250或–150至–250 | SM或SMPM | FFF-XX-B1-FY，F(xiàn)FF-XX-B2-FY，VFF-XX-YY-V-A-F2 |
我們還可以定制其他波長、頻率或配置。
帶射頻驅動器的自由空間聲光移頻器（AOFS）是用來對光束進行頻率修正的。由于多普勒頻移，在聲光調制器或聲光頻移器中衍射的一階光束的頻率在波長頻率被聲光波長載波頻率偏移。當入射聲波沿入射光波方向入射時，激光頻率向較高的方向移動。如果入射聲波與入射光波方向相反，則激光會向低頻側移動。
主要特點
緊湊的集成設計
寬光譜波長范圍
低射頻功耗
切換速度快
高帶寬
高衍射效率
良好的溫度穩定性
主要應用
工業的：測振儀、過程控制、脈沖拾取或功率控制、原子冷卻
科學：光學外差、干涉系統、激光多普勒測速
OEM 設計
