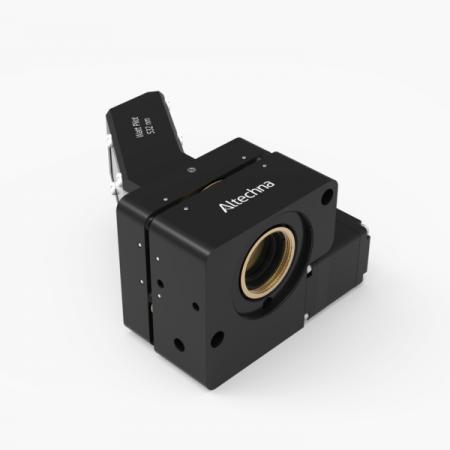

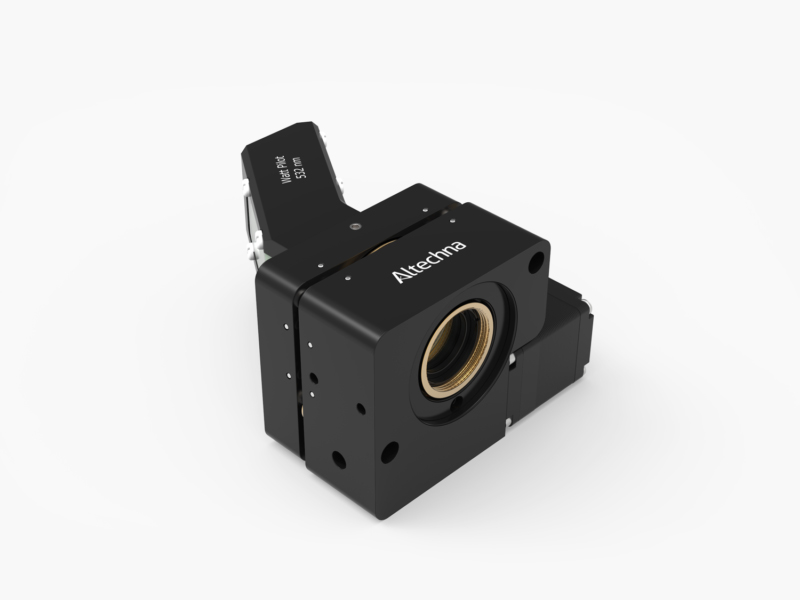

Watt Pilot系列是一種激光光強衰減器。我們提供兩個版本的激光衰減器，即增強型和標準型。增強型包含石英材質的旋轉λ/2相位波片和一到兩個用于s偏振和p偏振的平行光束分離的薄膜偏振片，而標準型衰減器包含一個用于正交s偏振和p偏振光束分離的單偏振立方分束器。兩個分離光束的強度比是通過旋轉波片連續調諧的。其外觀簡潔，結構緊湊，精度高，用戶可以輕易的集成到自已的激光光路系統中。
主要特點
界面友好，RS232接口
將入射激光分為s偏振和p偏振兩個平行光束,二者強度比可調
超低色散適合高能量超短激光脈沖激光器
通光孔徑：>15 mm
| 通光孔徑 | 10 mm |
| 寬帶 | ±10 nm |
| 配置 | λ/2 零級波片+高能量偏振立方體 |
| 衰減范圍(Tmin-Tmax) @ CWL | 0.5-95% |
| 典型應用 | 中高功率連續和脈沖激光器、半導體激光器 |
| 損傷閾值 | >20J/cm2 @1064nm, 10ns, 10Hz |
| 外形尺寸 (高 x長 x寬) | 63 x 78 x 91 mm |
| 最小-最大衰減之間調整時間 | <3 秒 |
| 最小-最大衰減之間的步數 | 3900 |
主要產品列表
| 產品型號 | 波長nm | 寬帶nm | 配置 | 優化模式 | 衰減范圍(Tmin-Tmax)@CWL |
| STA-SWP-HP-0355 | 355 | ±10 | λ/2 零級波片 +高能量 PBS 立方體 | 透射/反射 | 0.5-95% |
| STA-SWP-HP-0532 | 532 | ±10 | λ/2 零級波片 +高能量 PBS 立方體 | 透射/反射 | 0.5-95% |
| STA-SWP-HP-1064 | 1064 | ±10 | λ/2 零級波片 +高能量 PBS 立方體 | 透射/反射 | 0.5-95% |
| 通光孔徑 | 15mm |
| 寬帶 | ±10nm (20>10) |
| 優化模式 | 反射式或透射式 |
| 配置 | λ/2 零級波片 + 1或 2個薄膜偏振片 |
| 衰減范圍(Tmin-Tmax) @ CWL | 0.3-99%* |
| 典型應用 | 高功率連續和脈沖激光器、半導體激光器 |
| 損傷閾值 | >5J/cm2 @1064nm, 10ns, 10Hz |
| 尺寸 (高x長x寬) | 63 x 108 x 91mm –反射模式 63 x 106 x 91mm – 透射模式 |
| 最小-最大衰減之間調整時間 | <3 sec |
| 最小-最大衰減之間的步數 | 3900 |
| *透射模式衰減范圍 | Tmax (開啟時): >95%; Tmin (關閉時): <0.5% (P-偏振輸出) |
| *反射模式衰減范圍 | Tmax (開啟時): >95%; Tmin (關閉時): <0.5% (P-偏振輸出) Tmax (開啟時): >99%; Tmin (關閉時): <0.3% (S-偏振輸出) |
主要產品列表
| 產品型號 | 波長nm | 寬帶nm | 配置 | 優化模式 | 衰減范圍* (Tmin-Tmax)@CWL |
| STA-EWP-R-0266 | 266 | ±5 | λ/2 零級波片 + 2x TFP | 反射 | 0.3-99% |
| STA-EWP-R-0343 | 343 | ±5 | λ/2 零級波片 + 2x TFP | 反射 | 0.3-99% |
| STA-EWP-R-0355 | 355 | ±5 | λ/2 零級波片 + 2x TFP | 反射 | 0.3-99% |
| STA-EWP-R-0515 | 515 | ±5 | λ/2 零級波片 + 2x TFP | 反射 | 0.3-99% |
| STA-EWP-R-0532 | 532 | ±5 | λ/2 零級波片 + 2x TFP | 反射 | 0.3-99% |
| STA-EWP-R-1030 | 1030 | ±10 | λ/2零級波片+2片帶寬TFP | 帶寬反射 | 0.3-99% |
| STA-EWP-R-1064 | 1064 | ±5 | λ/2 零級波片+ 2片TFP | 反射 | 0.3-99% |
| STA-EWP-T-0266 | 266 | ±5 | λ/2 零級波片 + TFP | 透射 | 0.5-95% |
| STA-EWP-T-0343 | 343 | ±5 | λ/2 零級波片 + TFP | 透射 | 0.5-95% |
| STA-EWP-T-0355 | 355 | ±5 | λ/2 零級波片 + TFP | 透射 | 0.5-95% |
| STA-EWP-T-0515 | 515 | ±5 | λ/2 零級波片 + TFP | 透射 | 0.5-95% |
| STA-EWP-T-0532 | 532 | ±5 | λ/2 零級波片 + TFP | 透射 | 0.5-95% |
| STA-EWP-T-1030 | 1030 | ±10 | λ/2 零級波片+帶寬TFP | 帶寬透射 | 0.5-95% |
| STA-EWP-T-1064 | 1064 | ±5 | λ/2 零級波片+ TFP | 透射 | 0.5-95% |

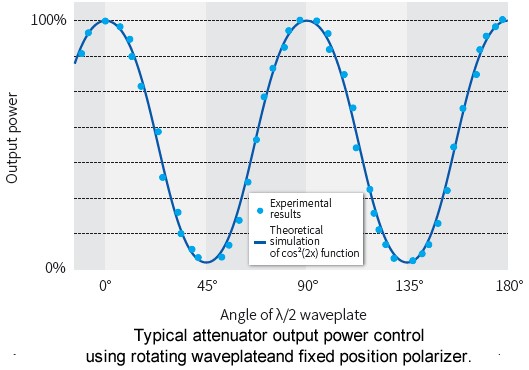

性能示例圖：包括波片和偏振器的衰減器

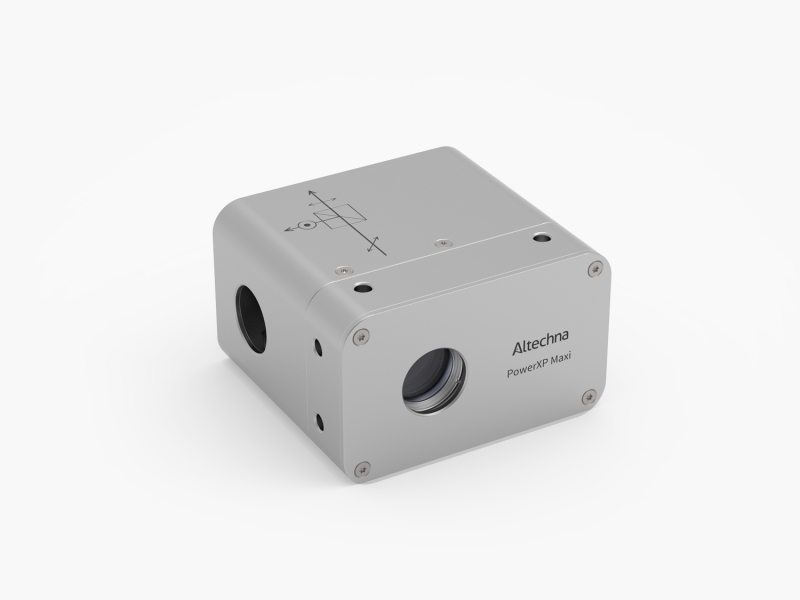

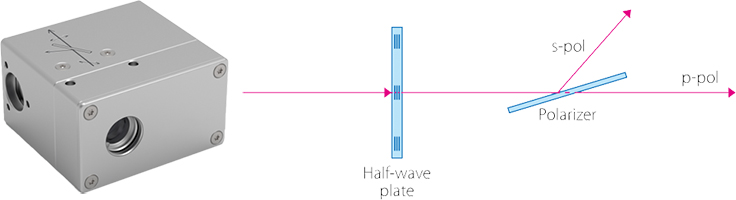

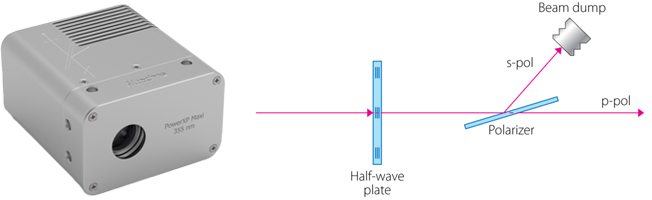

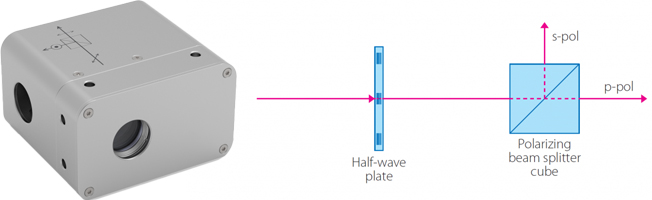

PowerXP系列電動激光衰減器是工業應用可靠的解決方案。每個激光衰減器包括一個石英材質的旋轉λ/2相位波片和經過光學對準的單/雙薄膜偏振片或偏振光分束立方體，該偏振光分束立方體將輸入光束分成平行或垂直的s偏振和p偏振光束。二束光束的強度比是可以通過旋轉波片連續調節的。S偏振用于高純S偏振光束的應用，P偏振用于需要功率控制和衰減的應用。PowerXP Maxi和Cube版本的衰減器因其體積小，旋轉速度快是對于高要求的激光處理應用中功率控制、衰減和分束的首選解決方案。
主要特點
界面友好，RS232接口
將入射激光分為s偏振和p偏振兩個平行光束,二者強度比可調
超低色散適合高能量超短激光脈沖激光器
體積小，易集成
最小和最大衰減之間的時間小于0.2秒
主要型號產品參數表
| 緊湊型 | MAXI 透射型 | MAXI 反射型 | MAXI 立方體型 | |
| 優化模式 | 透射 | 透射(T模式) | 反射 (R 模式) | 透射和反射 |
| 通光孔徑 (mm) | ?8 | ?18 | ?18 | ?18 |
| 最大輸入光斑直徑@1/e2(mm) | ?5 | ?12 | ?12 | ?12 |
| 損傷閾值 @ 1064 nm, 10 ns, 10 Hz | >20 J/cm2 | >10 J/cm2 | >10 J/cm2 | >10 J/cm2 |
| 外形尺寸mm（高x長x寬） | 32x56x60 | 56x99x90 | 56x99x90 | 56x82x90 |
| 最小和最大衰減之間的時間 | <0.2 sec | <0.2 sec | <0.2 sec | <0.2 sec |
| 最小-最大衰減之間的步數 | 14400 | 24000 | 24000 | 24000 |
| 分辨率 | <7弧秒/步 | <7弧秒/步 | <7弧秒/步 | <7弧秒/步 |
| 功率最大傳輸 | Tmax >99% p偏振輸出時 | Tmax >95% p偏振輸出時 | Tmax >99% S偏振輸出時 | p偏振輸出時Tmax>97% S偏振輸出時Tmax>99% |
| 功率最小阻斷 | Tmin <0.1% p偏振輸出時 | Tmin <0.5% p偏振輸出時 | Tmin <0.3% S偏振輸出時 | p偏振輸出Tmin<0.3%， S偏振輸出時Tmin<3% |
| *可選衰減范圍 | Tmax >99.7%, Tmin<4% S偏振光輸出 | Tmax >99.5%, Tmin<5% S偏振光束輸出 | Tmax >95%, Tmin<0.5% p偏振輸出時 |
下表是激光衰減器在不同階段的功率控制重復性測量值。
| 設定衰減 | 平均功誤差率差, % | 最大功率差@ 250mW*, % |
| 20% | 0.05 | 0.30-0.40 |
| 50% | 0.1 | 0.5 |
| 80% | 0.05 | 0.40 |
*以上數據采用平均輸出功率250mw的飛秒脈沖激光器來測量。
注：每個值都是根據平均測量3000個周期數據而計算得出的。在規定的透過級別，只有特定級別的數據才被取為平均值。例如，在激光衰減器處于20%功率位置時，功率計在0%-100%和100%-0%功率循環（0%-20%-100%-20%-0%然后重復3000個周期）收集20%時的透射數據。
| 通光孔徑 | 8mm |
| 寬帶 | 最大±5 nm |
| 優化模式 | 透射 |
| 配置 | λ/2 高能量波片+ IBS鍍膜對比度薄膜偏振片 |
| 衰減范圍(Tmin-Tmax)@CWL | 0.1-99% |
| 典型應用 | 高功率連續或脈沖激光器 |
| 損傷閾值 | >10J/cm2 @ 1064nm, 10ns, 10Hz |
| 尺寸 (高 x 長 x 寬) | 74 x 32 x 66 mm |
| 最小-最大衰減之間調整時間 | <1sec |
| 最小-最大衰減之間步數 | 10800 |
| 產品型號 | 波長nm | 寬帶nm | 配置 | 優化模式 | 衰減范圍(Tmin-Tmax)@CWL |
| STA-PXP-08-0343 | 343 | ±5 | λ/2高能量波片 +高對比 TFP | 透射 | 0.3-97% |
| STA-PXP-08-0355 | 355 | ±5 | λ/2高能量波片 +高對比 TFP | 透射 | 0.3-97% |
| STA-PXP-08-0515 | 515 | ±5 | λ/2高能量波片 +高對比 TFP | 透射 | 0.1-99% |
| STA-PXP-08-0532 | 532 | ±5 | λ/2高能量波片 +高對比 TFP | 透射 | 0.1-99% |
| STA-PXP-08-1030 | 1030 | ±5 | λ/2高能量波片 +高對比 TFP | 透射 | 0.2-99% |
| STA-PXP-08-1064 | 1064 | ±5 | λ/2高能量波片 +高對比 TFP | 透射 | 0.2-99% |
| 通光孔徑 | 18mm |
| 寬帶 | 最大±10nm |
| 優化模式 | 反射或透射 |
| 配置 | λ/2零級波片 + 1或 2個薄膜偏振片 |
| 衰減范圍(Tmin-Tmax) @ CWL | 0.3-99%* |
| 典型應用 | 高功率連續或脈沖激光器 |
| 損傷閾值 | >5 J/cm2 @ 1064nm, 10ns, 10Hz |
| 尺寸 (高 x 長 x 寬) | 56 x 99 x 90 mm |
| 最小-最大衰減之間調整時間 | <0.2sec |
| 最小-最大衰減之間步數 | 24000 |
| *透射模式衰減范圍 | Tmax(開啟時): >95%; Tmin (關閉時): <0.5% (P-偏振輸出) |
| *反射模式衰減范圍 | Tmax(開啟時): >95%; Tmin (關閉時): <0.5% (P-偏振輸出) Tmax(開啟時): >99%; Tmin (關閉時): <0.3% (S-偏振輸出) |
Maxi透射型激光衰減器
| 型號 | 波長nm | 寬帶nm | 配置 | 優化模式 | 衰減范圍 * (Tmin-Tmax)@CWL |
| STA-PXP-15-R-0266 | 266 | ±5 | λ/2零級波片+ 2個 TFP | 反射 | 0.3-99% |
| STA-PXP-15-R-0343 | 343 | ±5 | λ/2零級波片+ 2個 TFP | 反射 | 0.3-99% |
| STA-PXP-15-R-0355 | 355 | ±5 | λ/2零級波片+ 2個 TFP | 反射 | 0.3-99% |
| STA-PXP-15-R-0515 | 515 | ±5 | λ/2 零級波片+ 2個 TFP | 反射 | 0.3-99% |
| STA-PXP-15-R-0532 | 532 | ±5 | λ/2零級波片+ 2個 TFP | 反射 | 0.3-99% |
| STA-PXP-15-R-1030 | 1030 | ±10 | λ/2零級波片+ 2個帶寬TFP | 帶寬反射 | 0.3-99% |
| STA-PXP-15-R-1064 | 1064 | ±5 | λ/2零級波片+ 2個 TFP | 反射 | 0.3-99% |
*以上所有型號激光衰減器的外形尺寸均為 56x99x90mm.
Max立方體激光衰減器
| 型號 | 波長nm | 寬帶nm | 配置 | P偏振時衰減范圍 (Tmin-Tmax)@CWL | S偏振時衰減范圍 (Tmin-Tmax)@CWL |
| STA-PXP-18-C-0355 | 355 | ±5 | λ/2光鍵合波片+光鍵合PBS 立方體 | 0.3-96% | 4-99% |
| STA-PXP-18-C-0515 | 515 | ±5 | λ/2氣隙波片+ 光鍵合 PBS立方體 | 0.3-97% | 3-99% |
| STA-PXP-18-C-0532 | 532 | ±5 | λ/2氣隙波片+ 光鍵合 PBS立方體 | 0.3-97% | 3-99% |
| STA-PXP-18-C-1030 | 1030 | ±5 | λ/2氣隙波片+ 光鍵合 PBS立方體 | 0.3-97% | 3-99% |
| STA-PXP-18-C-1064 | 1064 | ±5 | λ/2氣隙波片+ 光鍵合 PBS立方體 | 0.3-97% | 3-99% |
*以上所有型號的外形尺寸均為 56x82x90mm.
增強型衰減器包括一個石英材質的旋轉λ/2相位波片和一到兩個用于s偏振和p偏振的平行光束分離的薄膜偏振片。偏振片安裝在一個帶精密動態的可調波片的特殊設計的光機支架上。最大傳輸應選擇p偏振，最大衰減選擇純s偏振。分離光束的強度比是通過旋轉固定器中的波片來連續調節。
可根據客戶要求提供定制波長衰減器。如有需要請聯系我們。我們可為您的系統中的光束衰減器，功率控制和分束提供解決方案，還可以為您的光束傳輸應用推薦兼容的光學零件。
主要特點：
易操作的手動設計主要特點
飛秒和高功率激光應用的理想選擇
兩個平行的p偏振l和s偏振的輸出光束
可互換光學元件
*透射模式的衰減范圍
Tmax (開啟時): >95%; Tmin (關閉時): <0.5%
*反射模式的衰減范圍
Tmax (開啟時): >95%; Tmin (關閉時): <0.5% (P-偏振輸出)
Tmax (開啟時): >99%; Tmin (關閉時): <0.3% (S-偏振輸出)
主要參數
通光孔徑: 15 mm
帶寬: ±20 nm
優化模式: 反射或透射
配置: λ/2 零級波片 + 1或 2個薄膜偏振片
衰減范圍 (Tmin-Tmax) @ CWL: 0.3-99 %*
典型應用: 高功率連續和脈沖激光器,半導體激光器
損傷閾值: >5 J/cm2 @ 1064 nm, 10 ns, 10 Hz
尺寸(長 x寬 x高): 反射型89 x 72 x 78 mm；透射型87 x 68 x 78 mm
| 型號 | 波長nm | 寬帶nm | 配置 | 優化模式 | 衰減范圍 (Tmin-Tmax) @ CWL |
| STA-ELA-R-0266 | 266 | ±5 | λ/2 零級波片 + 2個 TFP | 反射 | 0.3-99% |
| STA-ELA-T-0266 | 266 | ±5 | λ/2零級波片+ TFP | 透射 | 0.5-95% |
| STA-ELA-R-0343 | 343 | ±5 | λ/2零級波片+ 2個 TFP | 反射 | 0.3-99% |
| STA-ELA-T-0343 | 343 | ±5 | λ/2零級波片+ TFP | 透射 | 0.5-95% |
| STA-ELA-R-0355 | 355 | ±5 | λ/2零級波片+ 2個TFP | 反射 | 0.3-99% |
| STA-ELA-T-0355 | 355 | ±5 | λ/2零級波片 + TFP | 透射 | 0.5-95% |
| STA-ELA-R-0515 | 515 | ±5 | λ/2零級波片+ 2個TFP | 反射 | 0.3-99% |
| STA-ELA-T-0515 | 515 | ±5 | λ/2零級波片 + TFP | 透射 | 0.5-95% |
| STA-ELA-R-0532 | 532 | ±5 | λ/2零級波片+ 2個TFP | 反射 | 0.3-99% |
| STA-ELA-T-0532 | 532 | ±5 | λ/2零級波片 + TFP | 透射 | 0.5-95% |
| STA-ELA-R-1064 | 1064 | ±5 | λ/2零級波片+ 2個 TFP | 反射 | 0.3-99% |
| STA-ELA-T-1064 | 1064 | ±5 | λ/2零級波片 + TFP | 透射 | 0.5-95% |
| STA-ELA-R-1030 | 1030 | ±10 | λ/2零級波片+2個帶寬TFP | 帶寬反射 | 0.5-98% |
| STA-ELA-T-1030 | 1030 | ±10 | λ/2零級波片+帶寬TFP | 帶寬透射 | 0.5-95% |
超快型衰減器適用于小于100 fs的脈沖激光器。它包括一個旋轉的消色差λ/2相位波片和兩個高性能寬帶72°s偏振和p偏振的平行光束分離的薄膜偏振片。偏振片安裝在一個帶精密動態的可調波片的特殊設計的光機支架上。兩個分離光束的強度比是通過旋轉固定器中的波片來連續調節。
我們有兩種標準的超快衰減器，一種用于最大傳輸能量，另一種用于最大光束衰減。
可根據客戶要求提供定制波長衰減器。如有需要請聯系我們。我們可為您的系統中的光束衰減，功率控制和分束提供解決方案，還可以為您的光束傳輸應用推薦兼容的光學零件。
主要特點：
易操作的手動設計主要特點
飛秒和高功率激光應用的理想選擇
兩個平行的p偏振和s偏振的輸出光束
可互換光學元件
主要參數
通光孔徑: 15 mm
寬帶: ±20 nm
配置: λ/2消色差波片+ 2個寬帶（超快）薄膜偏振片
衰減范圍 (Tmin-Tmax) @ CWL: 4-96 %，0。1-70%
典型應用: <100 fs的脈沖超快寬帶激光源
損傷閾值: >100mJ/cm2 @800 nm, 100fs, 1KHz
尺寸(長 x寬 x高): 167 x 72 x 78 mm
| 產品型號 | 波長nm | 寬帶nm | 配置 | 優化模式 | 衰減范圍* (Tmin-Tmax)@CWL |
| STA-ULA-R1-0800 | 800 | ±50 | λ/2 消色差波片 +寬帶（超快） TFP | 反射 | 4-96% |
| STA-ULA-R2-0800 | 800 | ±50 | λ/2 消色差波片 +寬帶（超快） TFP | 反射對比 | 0.1-70% |
大孔徑衰減器的主要特點是孔徑大于30mm。它們包括一個旋轉的λ/2相位波片和一到兩個分離s偏振和p偏振的平行光束的薄膜偏振片。偏振片安裝在一個帶精密動態的可調波片的特殊設計的光機支架上。最大傳輸應選擇p偏振，最大衰減選擇純s偏振。分離光束的強度比是通過旋轉固定器中的波片來連續調節。
可根據客戶要求提供定制波長衰減器。如有需要請聯系我們。我們可為您的系統中的光束衰減速，功率控制和分束提供解決方案，還可以為您的光束傳輸應用推薦兼容的光學零件。
主要特點：
大通光孔徑主要特點
易操作的手動設計
飛秒和高功率激光應用的理想選擇
兩個平行的p偏振和s偏振的輸出光束
可互換光學元件
主要參數
通光孔徑: 30 mm
寬帶: ±50 nm
優化模式: 反射或透射
衰減范圍 (Tmin-Tmax) @ CWL: 0.0-99 %, 0.1-70%或4-96%
