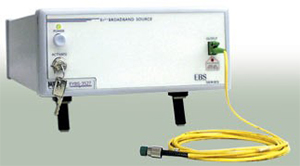

ST-EBS系列摻鉺光纖寬帶光源

平整型寬帶光源和梳狀寬帶光源可設計用于光學器件測試、EDFA摻鉺光纖放大器系統的評估和光鏈路特征分析。

特征

• EELED寬帶光源比典型EELED明亮幾千倍

• 獨特的光源對應不同的應用程序

• 輸出光非偏振

• 光譜較寬，平整性好

• 穩定性高5 mdB/h

應用

• 寬動態波段光學器件測試

• 精準的EDFA增益譜測量

• 通信系統測試

• 光鏈路特征分析

• 局域網用于頻譜分割和光碼分復用系統

• 生物醫學成像

• 傳感器系統和光纖陀螺

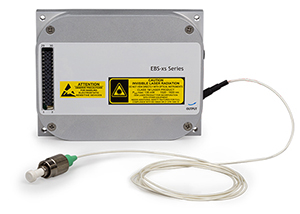

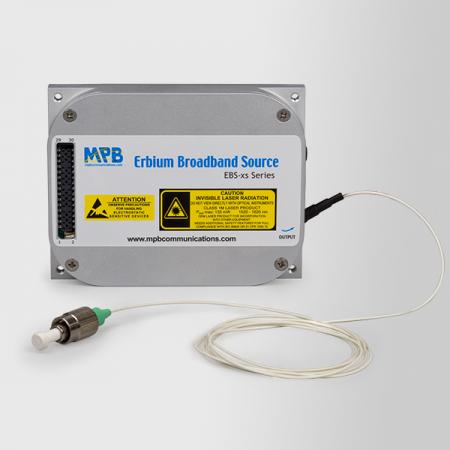

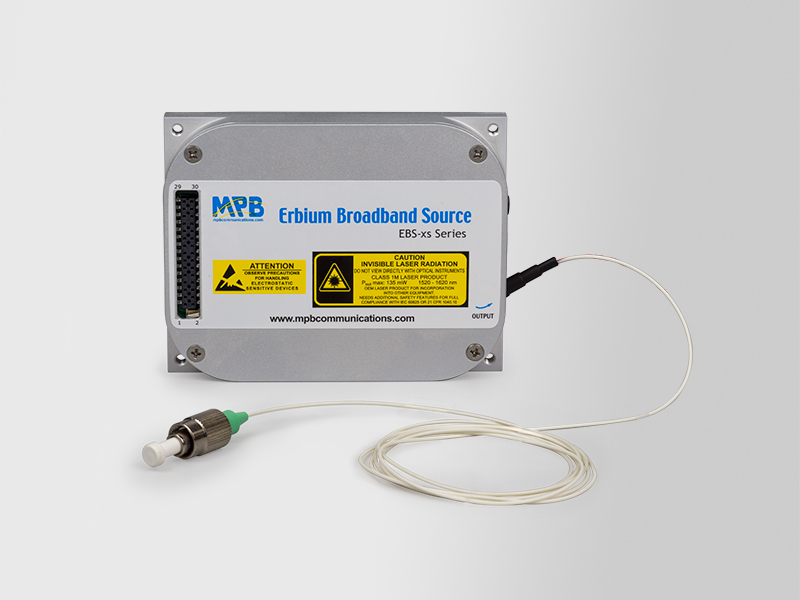

ST-EBS-xs系列微型寬帶光源

特征

• 微型寬帶光源有著極低的輸出波紋和較高的穩定性

• 帶寬能覆蓋C波段和L波段，有效應用于光學傳感和光譜分析

• 簡潔方便 （MSA型）

• 輸出功率可達20dBm

• 穩定性< ± 50 mdB/hr

• 可用于C波段和L波段

• 工藝終端界面

• 可定制

應用

• 應用于光學器件（如AWGs和FBGs）的寬動態范圍表征

• 可替代多個分布式反饋（DFB）激光器和多路電通信測試設備

• 精確測量EDFAs，包括光譜損失值

• 局域網用于頻譜分割和光碼分復用系統

• 寬帶光纖的PMD值測量

• 光纖陀螺

• 白光干涉儀

• 光纖傳感系統

• 光譜儀

特性參數

DWDM梳狀光源

梳狀寬帶光源旨在模擬DWDM信號傳輸?shù)焦饫w鏈路，是非常理想的設計，可以代替昂貴的分布式反饋（DFB）激光器。非常適用于DWDM放大增益測量和噪聲圖譜測量。

特征

• 可替代90 分布式反饋（DFB）激光器

• 輸出功率可達22dBm

• 極好的消光比(>47 dB)

• ITU-T通路柵格是50GHz或100GHz

• 可覆蓋通信C波段和L波段

應用

• 在全頻道加載條件下同時測量光學放大器增益平整度和噪聲圖譜

• 測量完整的C波段光噪信比（OSNR）和光纖放大系統

• 測量反應器內拉曼光譜覆蓋C波段的量級，測試密集波分復用系統（DWDM）光學器件

技術參數

• 其它功率可調

• 預熱60min

• 測量光譜分辨率20pm

ST-EBS-7514系列雙頻帶摻鉺寬帶光源

穩定的雙頻光源為光學器件的測試提供了強大的傳輸光源，為高損耗無源光學器件在C波段和L波段的表征提供了統一的動態范圍。

特征

• 輸出功率可達14dBm

• 能覆蓋C波段和L波段的寬帶

• 光譜3dB帶寬平整度達到76nm以上

應用

• DWDM組件C&L波段的光譜測量

• 復合C波段、L波段或雙波段的測試系統

• 光譜分割在局域網內測得雙寬帶EDFAs的增益平整度

• 高靈敏PMD測量

• 光纖傳感系統和光纖陀螺

•  白光干涉儀

技術參數

高功率高平整度寬帶光源

ST-EBS-4022系列, ST-EBS-4022L系列, ST-EYBS-3527系列

ST-EBS-4022

ST-EBS-4022系列摻鉺寬帶光源是極其穩定、平坦的寬帶光源，輸出功率22dBm，光譜寬度達40nm，能覆蓋C波段。該光源選用半導體激光作為泵浦源，利用放大的自發輻射（ASE），使輸出光譜的平整度更好，1dB光譜寬度從1527nm到1567nm。

ST-EBS-4022系列摻鉺寬帶光源與間隔100-GHz的分布式反饋激光器（DFB）有著具有相同功率和光譜密度，可以大大降低通訊測試設備的成本。高功率、高平整度的寬帶光源也適用于頻譜分割系統和光碼分復用系統。

高功率ST-EBS-4022系列摻鉺寬帶光源可廣泛應用于如陣列波導的無源器件的動態波普表征，測量過程無需重復記錄，結果精確有效。

應用

• 應用于光學器件（如AWGs和FBGs）的寬動態范圍表征

• 可替代多個分布式反饋（DFB）激光器和多路電通信測試設備

• 精確測量EDFAs，包括光譜損失值

• 局域網用于頻譜分割和光碼分復用系統

• 寬帶光纖的PMD值測量

• 光纖傳感系統

• 光纖陀螺

• 白光干涉儀

ST-EBS-4022L

特征

• 高穩定性、高平整度的寬帶光源可覆蓋L-波段，傳輸功率21dBm，光譜寬帶40nm

• 利用放大的自發輻射（ASE）使輸出光譜平整度由1567nm到1607nm

• 廣泛應用于如陣列波導的無源器件的動態波普表征

應用

• 應用于光學器件（如AWGs和FBGs）的L波段寬動態范圍表征

• 可替代多個分布式反饋（DFB）激光器和多路電通信測試設備

• 精確測量EDFAs，包括光譜損失值

• 局域網用于頻譜分割和光碼分復用系統

• 寬帶光纖的PMD值測量

• 光纖傳感系統

• 光纖陀螺

• 白光相干儀

ST-EYBS-3527

特征

• 高功率、高平整度寬帶光譜源可覆蓋C波段，輸出功率27dBm，光譜寬帶可達35nm

• 精準的C波段動態范圍內損耗測定

• 配有輸出隔離以保護設備在測試過程中的被反射。

應用

• DWDM組件C波段的光譜測量

• EDFA增益光譜測量

• 通信系統測試

• 寬帶光纖的PMD值測量

• 光纖傳感系統和光纖陀螺

技術參數
