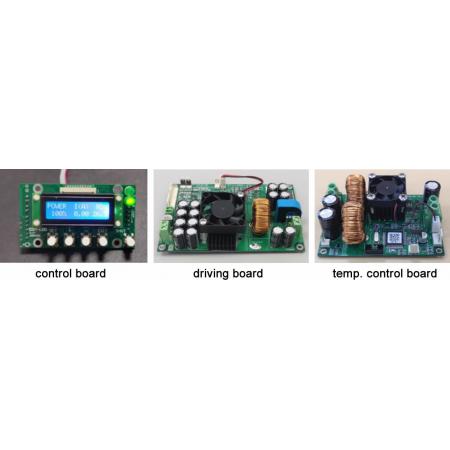

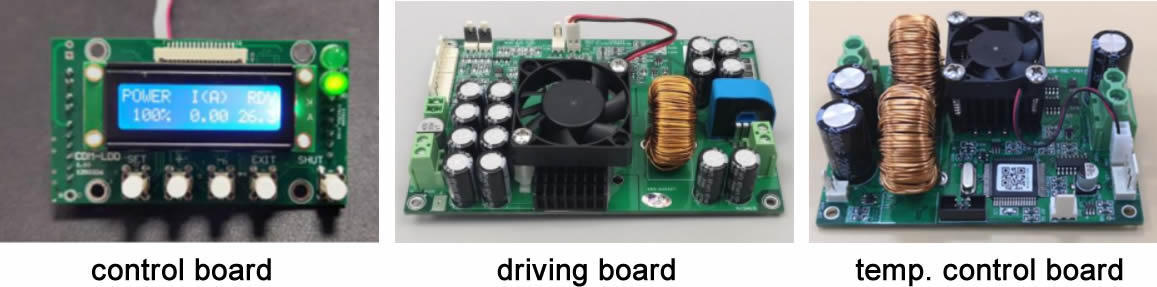

STXF系列半導體激光電源是我們?cè)O(shè)計制造的OEM分離型的電源驅動模塊，主要包括半導體激光控制板/模塊、半導體激光驅動板/模塊和半導體制冷板/模塊。用戶可以將這三個模塊任意組合構成完整的半導體激光器電源。

1.    半導體激光控制模塊

半導體激光驅動控制板支持一路本司制造的半導體激光（LD）電源驅動板。通過控制板，除了可以設定和查看電流、控制電流的輸出外，還具有電流模擬量外控及可接 1 路本司 制造的溫控板（可接可不接）等功能。將此板和 LD 驅動板、溫控板一起，可以構成完整的半導體激光器電源系統。本顯示板方便集成，可以直接安裝在最小 2U 的面板上。

特點：

• 可以方便安裝在客戶的設備面板上，最小支持 2U 機箱

• STXF-CDM型支持 1 路 STXF系列驅動板和接 1 路 STXF系列溫控板；STXF-DPSL-MA型支持最多2 路 STXF系列驅動板和接最多 4 路 STXF系列溫控板

• 溫控板溫度保護

• 有通信協議，可以連 PC，用電腦軟件控制

• INTERLOCK 接口

• 電流內外控

• 可選 PWM 調制輸出

• LD 驅勱板，或溫控板直接供電，不需要獨立電源

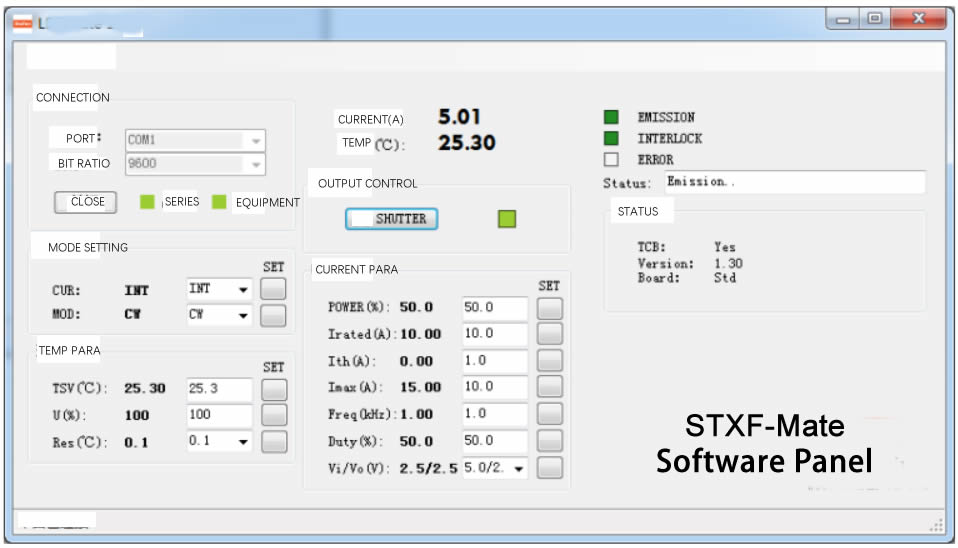

• 與我司的PC 軟件 STXFMate匹配使用

應用：

• LD 驅動板的控制

• 半導體激光電源的主控板

主要技術參數表：

• 板子供電電壓：5VDC+-5%（可以直接從 LD 接口取電，也可以互聯 6 腳 IDC 接口從溫控板取電，也可以單獨 5V 供電）

• 板子供電電流：0.1A

• 支持 LD 驅動板：本司 STXF各系列 LD 驅動板

• 支持溫控板：本司 STXF系列溫控板

• PWM 頻率：0.04-500kHz

• 占空比：0.1-100%

• 工作環境溫度：-40 - +60度

• 儲存環境溫度：-40 - +70度

• 工作環境濕度：0-95%

• 外形尺寸：70mm*39mm 高度 22mm（板上 9mm，板厚 1.5mm，板下 11.5mm）

訂貨信息：

• 產品名稱：半導體激光電源驅動控制板

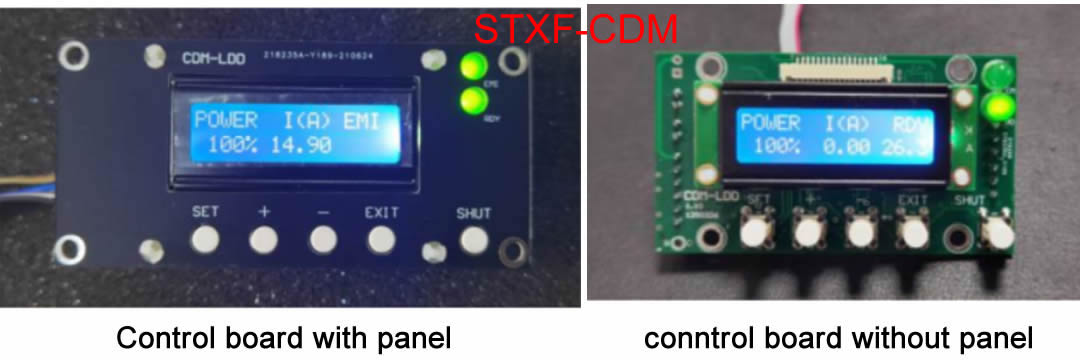

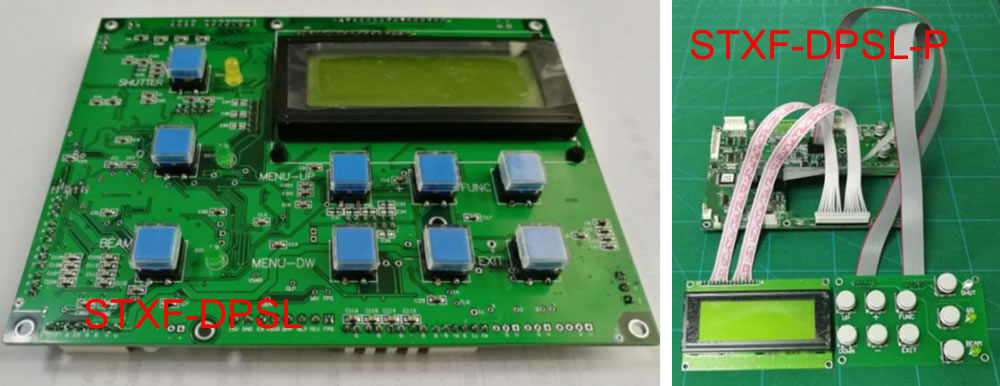

• 產品型號：STXF-CDM-P，有-P 尾綴表示帶黑色面板, 無面板則直接省略?；騍TXF-DPSL-P，有-P尾綴表示顯示面板與PCB板分離，無-P表示顯示面板與PCB一體

• 例如：STXF-CDM，STXF-CDM-P

使用指南:

本板的連接非常簡單，直接把此板和 LD 驅動板的 6PIN 接口 P 對 P 互連即可。

2．半導體激光驅動模塊

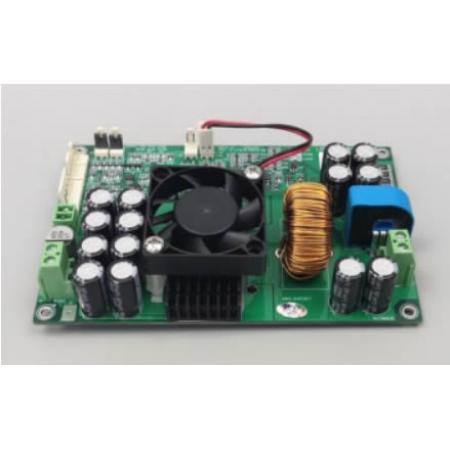

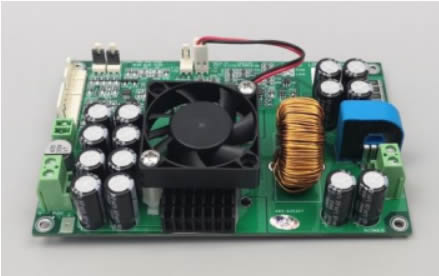

激光二極管驅動板STXF-LDDH-xxAyyV-M詳細資料：

STXF-LDDH 激光二極管驅動板（也可以叫激光電源板，恒流源板），為全新推出的高科技產品，芯片級定制，創新的原理設計。特別適合做高電壓低電流的激光二極管的驅動源。由于采用單板設計，特別容易集成到激光類的產品中。它適用于端泵、側泵、半導體、光纖等各類需要二極管激光泵浦的激光器。完美適用于焊接、打標等各類應用。

產品特點:

• 負載電壓，支持額定最高 70V 的 LD

• 負載電流，最高可達 15A

• 負載電壓自適應

• 高速，上升沿下降沿<=1ms

• 高效率，風冷

• 兩路模擬量通道可選（內外控，其中一路為慢速接口，可接模擬量或電位器）

• 通道切換為高速模擬開關，可以實現調制功能

• 驅動、控制分別供電

• 緊湊的設計，易于集成

推薦應用:

• 端泵側泵固體DPSS激光器

• 半導體激光器

• 光纖激光器

• CW連續或脈沖應用需要恒流源的產品，例如半導體激光器測試，LED發光二極管測試等

• 焊接、打標、加熱、產品測試等應用

主要技術參數表：

l  型號：STXF-LDDH-xxAyyV-MV (xx/yy 由客戶根據要求而選定)

• 負載電流:  15A Max

• 負載電壓：70V Max, 至少比供電電壓小 1V

• 上升/下降時間：<=1ms

• 電流紋波：<0.1A

• 電流溫漂：<10ppm

• 效率：>95%

• 輸入驅動電壓：48V/60V/72V 可選

• 輸入控制電壓：12V/15V/24V（可通過板子上 J1 自行選擇）

• 控制板功耗：<=1.5W

• 電流模擬輸入：0-5V 對應 0-最高電流 ,或用戶指定

• 電流反饋輸出：0-2.5V 對應 0-最高電流，或用戶指定

• 板子重量：185g

• 儲存溫度：-40-+60°

• 工作溫度：-10-+45°

• 工作濕度：0-95%

• 外形：130mm*8.5mm，高 35mm（板上 30mm，板厚 1.5mm）

訂貨型號規定：

STXF-LDDH-xxAyyV-MV

xx: 出廠額定電流，也即最高模擬量輸入時對應的電流，可選值：1-15

yy: 供電電壓，最高負載電壓要比供電至少小 1V, 可選擇48/60/72

例如：STXF-LDDH-15A48V-MV

3.  溫控板

備注：NE/NE-AH/NC默認使用10k NTC溫度傳感器，可選PT100或PT1000，其他型號只支持NTC。

高精度半導體制冷片溫度控制板STXF-TCB-NE-AH詳細資料：

STXF-TCB-NE-AH 半導體制冷片（也即熱電制冷器TEC）溫度控制板，內含完整 PID 控制算法，連續輸出模式，控溫精度可達 0.01 度。支持最常用的 10k NTC 溫控傳感器, TEC 可以有多重配置，供電為直流供電。本板是 STXF-TCB-NE 的大電流版。適用于大功率高精度控溫場合，比如高功率LD。

特點:

• PID 控制算法

• 高精度，0.01 度

• TEC 電壓適用范圍極大： 2~24V

• TEC 電流范圍大：額定 18A（供電電壓小于等于 12V，電流可到 24A）

• 雙向控制，支持加熱制冷

• TEC 配置靈活

• 可以通過串口設定及檢測溫度（ASCII 碼協議，支持電腦自帶超級終端，人人會用）

• 有報警、就緒信號輸出，及關閉 TEC 信號輸入

• 控制方式：連續電壓

應用:

• 控溫元件為 TEC(半導體制冷器、熱電制冷器)的溫度控制系統

• 適用于但不限于激光二極管的溫控控制

• 工業、家電等各種領域適用

• 生物、醫療，PCR 溫控等

主要技術參數表：

• 板子供電電壓： 7.5- 27V （推薦 7.5/12/15/24 等標準電壓， TEC 額定電壓最好等于或稍大于供電電壓，如果 TEC 額定電壓小于電源電壓也可以，設下最大輸出比即可）

• 板子供電電流：由 TEC 工作實際最大功率而定

• TEC 電壓：2V – 24V（依供電電源電壓而定）

• TEC 電流：額定 18A（供電電壓小于等于 12V，電流可到 24A）

• 溫控傳感器：10k NTC （B 值默認 3950，實際 B 值不限，只影響絕對溫度，不影響相對溫度，對溫控基本無意義）, PT100 可選

• 控溫精度：0.01°

• 設溫精度：0.01°

• NTC 版本溫控測量范圍：-60 - +170度

• NTC 版本控制溫度范圍：-20 - +100度

• PT100/PT1000 溫控測量范圍：-60 - +212度

• PT100/PT1000 控制溫度范圍：-50 - +200度

• 默認出廠設定溫度：25°，或用戶指定

• 工作環境溫度：-40-+45度

• 儲存環境溫度：-40-+60度

• 工作環境濕度：0-95%

• 外形：65mm*95mm 高度：35mm

訂貨信息：

• 產品名稱：溫控板

• 產品型號：STXF-TCB-NE-AH/-X

• -X: 可選 PT100 或 PT1000 探頭，省略-X 則表示默認支持 NTC 探頭

• 例如：TXF-TCB-NE-AH，TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

 控制方式：

本板使用串口通信來修改和監測信息。具體有以下三種控制方式：

• 本司專用溫控顯示屏 STXF-DISP-TCB（把溫控板的串口連到顯示屏）

• 本司專用 PC 軟件 STXF-TCBMate （把溫控板的串口連到電腦）

• 直接用串口發命令控制（使用單片機，或 PC）

與溫控板配套關聯產品及配件:

STXF-DISP-TCB(DW) 溫控顯示板詳細資料：

STXF-DISP-TCB(DW)溫控顯示板支持 STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA 等溫控板。通過溫控顯示板可以設定溫
