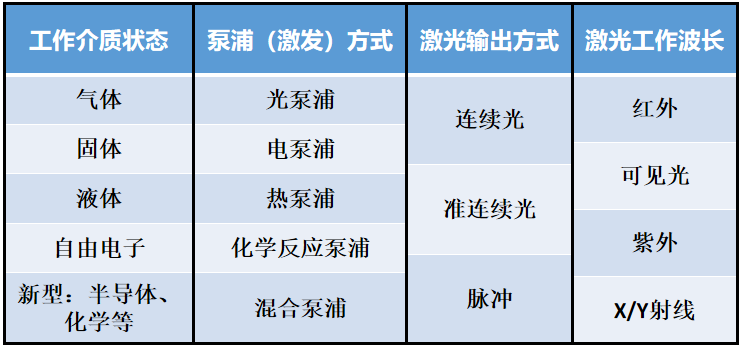

繼原子能、計算機、半導體之后，激光是20世紀以來人類的又一項重大成就^[1]，因其具備良好的方向性、單色性、相干性和高亮度等特點，可廣泛應用于工業、農業、通信、娛樂、醫療、科研國防等領域，日漸成為信息時代高新技術產業鏈中的關鍵一環。表1是激光器的不同分類方式。

激光由受激離子產能能級的躍遷所產生，生成的激光種類多樣^[2]，根據工作物質狀態的不同，可分成固體激光器、氣體激光器、液體激光器、自由電子激光器以及一些新型獨立命名的激光器，如光纖激光器、半導體激光器、化學激光器等；按泵浦方式不同，可分成光泵浦、電泵浦、熱泵浦、化學反應泵浦等，部分激光器還會采用混合泵浦的方式；按激光的輸出光波工作方式，又可分成連續激光器、準連續激光器和脈沖激光器；按輸出光波的波長，可分為紅外激光器、可見光激光器、紫外激光器等；甚至按激光的輸出功率大小，也可分成低、中、高以及超高等不同檔位。

傳能光纖是指能夠?qū)崿F(xiàn)激光能量傳輸?shù)墓饫w，具有傳輸功率高、損耗低、柔韌性良好以及損傷閾值高等優良特性^[3]。配合傳能組件一起使用，傳能光纖可以將光能精準地導入到目標區域，是激光應用中的重要一環。當前市場上常見的激光傳能光纖，主要是由石英玻璃為主材料制造而成的各類大芯徑光纖，典型的有如下幾類：常規大芯徑光纖、大芯徑特種幾何端面光纖和大芯徑空芯光纖。

• 什么是高功率激光？

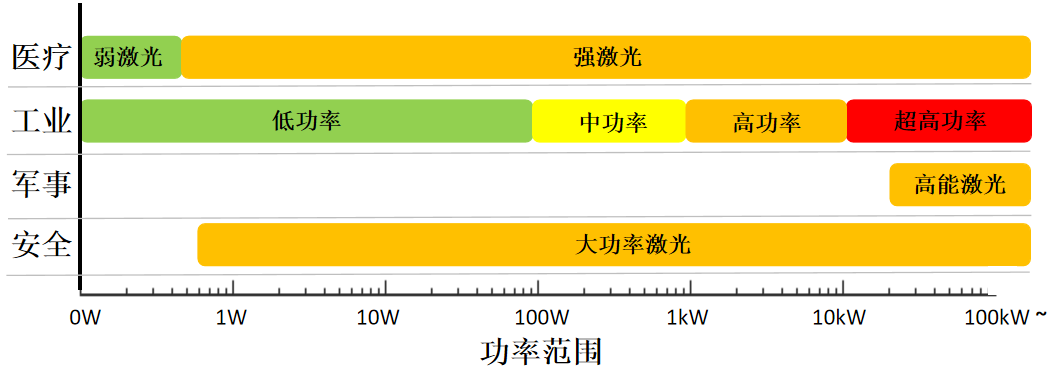

而何為高功率激光，同樣在不同場景下也有各自的定義標準，圖2為不同應用領域的激光功率范圍。

生物醫療方面，將直接照射時不會對靶組織造成不可逆性損傷的低功率激光，稱為弱激光，也被稱為低強度激光；與弱激光相對應的，就是強激光。弱激光的輻射功率通常在幾個mW到數百mW之間，也常用輻照強度即單位面積上的光輻射功率來表示。醫療美容上應用的連續激光輻照強度一般不超過幾十個mW/cm²，大多為幾個mW/cm²。

工業方面，將輸出功率在100 W以下的定義為低功率激光器，100~1000 W定義為中功率激光器，1 kW及以上定義為高功率激光器，但有時也將100~1500 W的功率范圍定義為中功率激光器，功率超過10 kW的激光器則定義為超高功率激光器。根據加工場景的不同，選擇不同功率的激光器。

軍事方面，不同國家的定義標準也不盡相同。按照美國國防部的定義，高能激光武器的平均輸出功率要≥20 kW，或每個脈沖能量≥30 kJ，而實戰型戰術激光武器必須達到100 kW量級^[5]，旨在通過高功率激光照射產生熱能直接毀傷目標。

在安全方面，功率超過500 mW的激光，統稱為大功率激光（即4類激光器，實際上對于輸出功率為5~500 mW的3B類激光器，就已有嚴格的防護措施要求）^[6]，此類激光不但其直射光束對眼睛和皮膚有很大的損傷，甚至直接反射、漫反射均會造成傷害。故此類激光設備都必須帶有“危險”標識，使用時需佩戴護眼裝置。

• 激光功率

圖3 自然光和燈泡向四周均勻輻射能量，激光具備方向性，且出射光斑面積小，輻照強度大

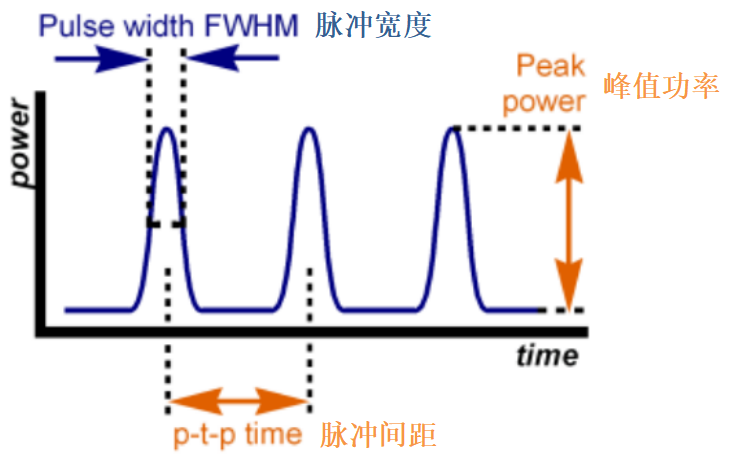

此外，連續激光器和脈沖激光器之間，功率和能量也有很大的不同，一般連續激光器以功率為參數，脈沖激光器以能量為參數。對于脈沖激光器，其激光峰值功率（Peak Power）=脈沖能量/脈寬（Pulse Width）（圖4），激光平均功率=脈沖能量×重復頻率（每秒脈沖個數，1/t_p-t-p）。

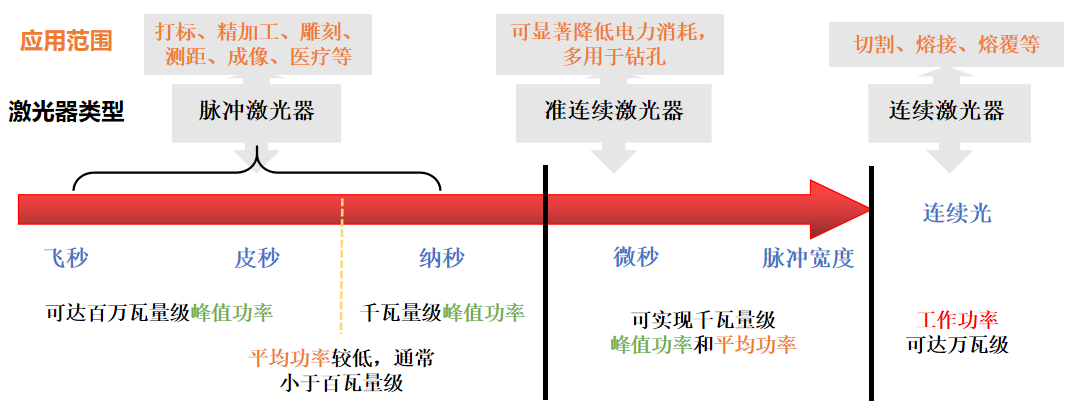

假設一個脈沖激光器1秒鐘發射10個脈沖（重復頻率10 Hz)，每個脈沖能量100 mJ、持續10 ns，那么單個脈沖的峰值功率是：100 mJ/10 ns = 10000 kW，而該激光器的平均功率只有100 mJ×10 Hz = 1 W。脈沖激光器的脈沖頻率越高，峰值功率越大，其能量也越高。通常來說，脈沖激光器功率較小，連續激光器功率較大，還有一種介于兩者之間的準連續激光器，準連續也是脈沖輸出，但脈沖的占空比較大，單個脈沖的持續時間較長，通常為μm、ms量級（圖5）。

• 對傳能光纖的需求

為什么采用大芯徑結構？基于低非線性的要求，只有光纖模場面積足夠大才能滿足，而大的纖芯直徑可有效增大光纖模場面積；此外，由于光纖纖芯可以承受的光功率和纖芯尺寸成正比，面對數千甚至上萬瓦級別的激光輸出功率，傳能光纖采用大芯徑結構成為必然（對比普通單模光纖芯徑通常只有9~10 μm，大芯徑結構光纖芯徑往往大于50 μm）。

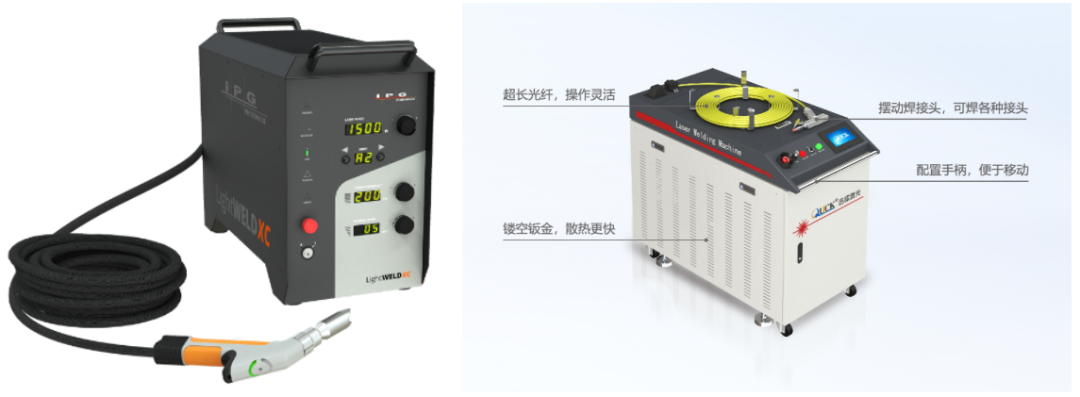

在激光加工領域，傳能光纖提高了激光加工的自動化性能、柔性和安全性能，除廣泛應用于各類重型臺式、柜式激光器之外，更是在手持式激光焊接應用上大放異彩。當前國內外商用大功率手持光纖激光焊接機，最大輸出功率可達1500 W~2000 W，傳能光纖、焊槍的保護管路（氣冷或水冷）和控制線等均預先組裝在保護線纜內（長度可自定義，一般為5~10 m）。手持焊接，靈活方便（圖6），替代了以前的固定光路焊接，也使得激光焊接在室外操作成為現實，對傳統焊接工藝形成有力競爭。

對激光醫學領域來說，最重要的就是激光光束導引系統的設計、導光頭和外科輔助設備。目前，純石英大芯徑光纖已成為醫用激光傳輸系統的標準元件，在美容、手術治療和光動力療法等方面獲得廣泛應用（圖7）。在激光點火系統中引入傳能光纖有利于激光點火系統整體的小型化和實用化（圖8）。因此，有必要對傳能光纖進行一個簡單的介紹。

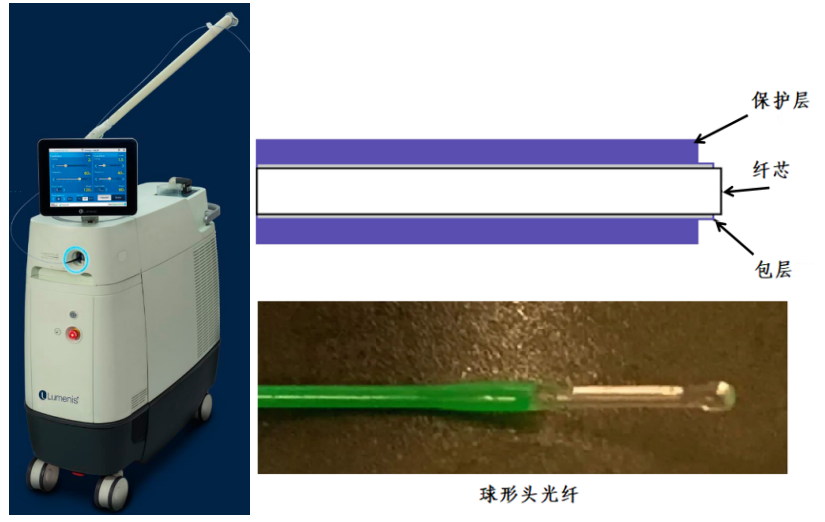

圖7 Lumenis出品Pulse 120H泌尿系統激光碎石機，其使用的傳能光纖芯徑在240~272 μm之間，且為了保護輸尿管軟鏡內村，光纖頭被加工成扁平形或圓形(“球頭”)

特別要指出的是，激光傳能光纖，僅僅用作激光的傳輸媒介，不具備增益功能，屬于無源光纖（Passive fiber）。而在光纖激光器和光纖放大器中，常用稀土摻雜光纖用作激光的增益介質，該類稀土摻雜光纖屬于有源光纖（Active fiber）。部分有源光纖也會采用大芯徑結構，其同無源光纖的區別主要在于是否具備激光增益功能。
