1、引言

1966年，高琨博士從理論上指出了高純石英光纖用于光傳輸介質的可行性，并由此引發了一次世界通信技術革命。摻鉺光纖和摻鉺光纖放大器的出現為遠距離無中繼通信奠定了基礎，并成為光纖通信系統的關鍵組成部分。隨著應用的不斷延伸與發展，單摻鉺光纖的使用瓶頸逐漸凸顯出來。由于摻鉺光纖纖芯直徑小和摻雜離子濃度低的限制，使得摻鉺光纖的輸出功率偏小，不能滿足一些應用的實際需求，而雙包層鉺鐿共摻光纖恰好能夠?qū)姐s光纖的這些缺點進行相應彌補。

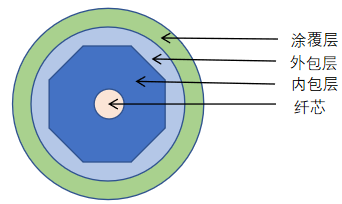

圖1 雙包層鉺鐿共摻光纖結構

鉺鐿共摻光纖通常為雙包層結構。如圖1所示，鉺鐿共摻光纖由纖芯、內包層、外包層、涂覆保護層4部分組成。內包層為純石英材料，外包層一般選擇低折射率的樹脂或摻氟石英玻璃制作，使泵浦光得以在內包層中傳輸。鉺鐿共摻光纖具有優良的性能，在光纖通信網絡、自由空間激光通信、激光雷達、醫療、科研、軍工等領域有非常廣泛的應用。下面主要介紹鉺鐿共摻光纖在有線電視網絡（CATV）信號放大以及激光雷達光源中的應用，以及武漢長進激光技術有限公司在國產鉺鐿共摻光纖方面取得的研發成果。

隨著我國城鎮化的進程加快，城市CATV新用戶持續增加，同時城市的小區規模相比之前也有較大的不同。現代大中小城市住宅小區的特點體現為：單一小區可以達到3000或以上住戶，甚至有些小區可以達到數萬住戶；通信機房一般都在小區內進行配備，機房到用戶的距離一般不會大于1 km。CATV通過分路器將信號進行分配，從而將信號傳遞到每一個住戶家中。但是信號在傳輸和分配過程中持續衰減，因此必須對信號進行放大來保證接收端信號質量。面對巨量的終端用戶，接入網的功率預算非常高，因此對光纖放大器的輸出功率提出更高的要求。

摻鉺光纖放大器（EDFA）的出現使長距離光纖通信成為現實，并成為干線傳輸網絡的關鍵組成部分。但是EDFA在光纖網絡“最后一公里”應用中卻力有不足。在CATV應用場景中，由于用戶數量眾多，需要在光纖鏈路終端放置光纖放大器進行功率補償和分配。EDFA使用單模摻鉺光纖作為增益材料，較低的Er3+溶解度使得光纖的非線性閾值大大降低，在高功率放大時更容易發生自相位調制、四波混頻等非線性效應。同時Er3+較小的吸收截面也使得摻鉺光纖難以采用包層泵浦的方式提高輸出功率。雖然可以采用多個EDFA級聯的方式提高輸出功率（如圖2所示），但勢必增加系統復雜性和成本。

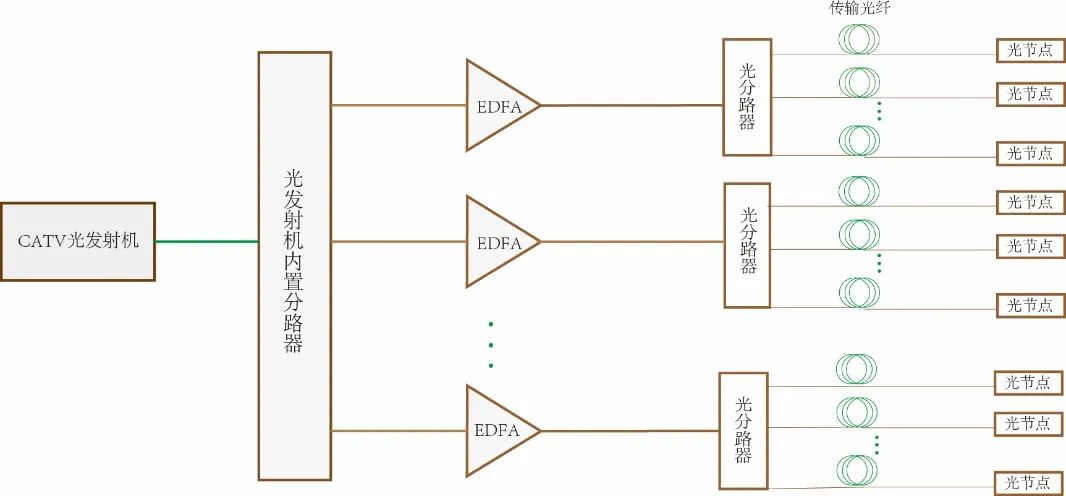

圖2  CATV系統前端多個EDFA 實現高功率輸出

雙包層鉺鐿共摻光纖則較好的彌補了摻鉺光纖的不足。鉺鐿共摻光纖利用了Yb3+在900~1100 nm波段內寬大的吸收截面，有利于包層泵浦技術和大功率多模LD的應用。因此鉺鐿共摻光纖具有輸出功率大、非線性閾值大、泵浦轉換效率高等優點，高功率鉺鐿共摻光纖放大器（EYDFA）成為CATV市場最有效的放大解決方案

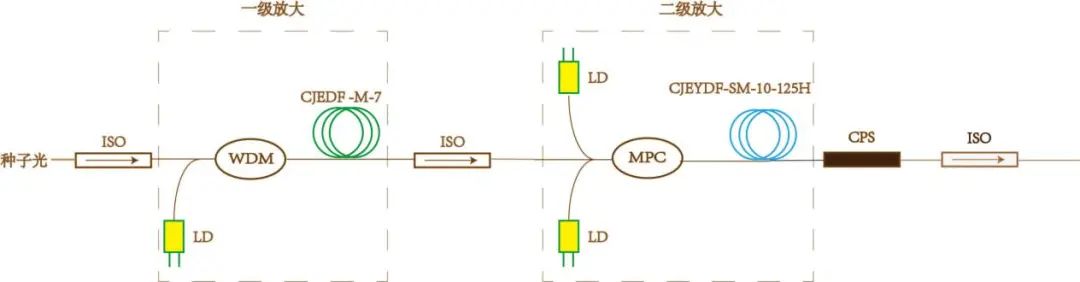

圖3  CATV用EDFA與EYDFA兩級放大系統

如圖3所示，CATV光纖放大器往往采用兩級結構。一級采用摻鉺光纖將信號放大到一定功率水平，再通過二級的鉺鐿共摻光纖對信號功率進一步放大，使信號達到5 W或更高的功率輸出。EYDFA不僅提高了系統信號傳輸質量，有效地解決了終端信號功率分配的問題，而且還節約了系統建設和運營成本，光鏈路的設計及維護都相對簡單。

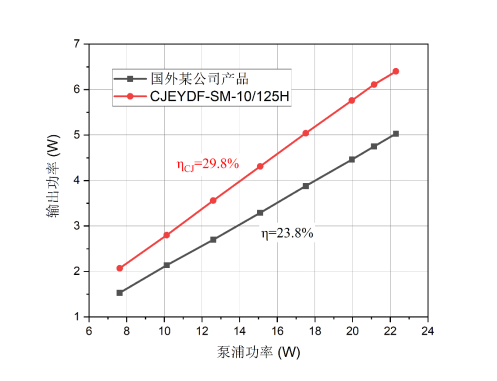

圖4 CJEYDF-SM-10/125H與國外CATV光纖放大測試結果

武漢長進激光技術有限公司基于MCVD工藝開發出了面向通信市場的高摻雜鉺鐿共摻光纖CJEYDF-SM-10/125H?；趫D3所示測試系統，CJEYDF-SM-10/125H與國外CATV光纖同等測試條件下的測試結果如圖4所示。相比國外某公司同類型光纖，CJEYDF-SM-10/125H在相同泵浦條件下的輸出功率高0.5 W，甚至在高泵浦注入下高1.3 W左右。這意味著相同輸出功率條件下，CJEYDF-SM-10/125H光纖可節約3~4 W泵浦功率，不僅可以降低放大器的功耗，同時也可以延長泵源的壽命。

傳統的激光雷達一般采用905 nm半導體激光器（LD）作為光源，具有激光器件相對成熟、成本低等優點。但是905 nm波長LD在使用中面臨光束質量差、人眼損傷閾值低和易受太陽光紅外波段光譜干擾等不足，因此最大探測距離限制在150 m左右，而且還存在發散角大、成像不清晰等缺點。

相較而言，1550 nm波長遠離太陽紅外背景光，大大提高了抗干擾能力，而且處在人眼安全范圍和大氣傳輸窗口，可實現遠距離探測。如果采用相干技術，探測器只對自身發射的激光回波進行響應，信噪比遠高于905 nm-ToF激光雷達，最大探測距離可以達到1 km以上，特殊場景下可以達到數公里。而且光纖激光器具有良好的光束質量及較小的發散角，容易實現更清晰的成像質量。因此1550 nm的光纖激光器作為激光雷達光源已經成為高端激光雷達發展的一種趨勢。在智能駕駛領域，已有部分汽車廠商開始采用1550 nm光纖激光器做為車載激光雷達的光源并裝車上市。

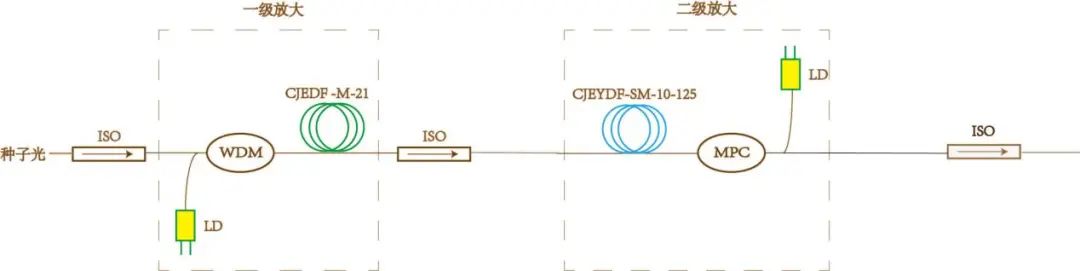

圖5 1550nm光纖激光器功率放大簡易流程圖

鉺鐿共摻光纖是實現高性能1550 nm激光的關鍵器件。長進激光長期深耕稀土摻雜特種光纖制備工藝，基于MCVD工藝和溶液摻雜技術成功研制出激光雷達用鉺鐿共摻光纖（CJEYDF-SM-10/125），獲得了良好的激光放大效率和輸出功率。長進激光基于圖4所示兩級放大系統，測試CJEYDF-SM-10/125光纖激光放大性能。一級使用980 nm波長LD前向泵浦5 m摻鉺光纖，二級采用940 nm波長LD反向泵浦CJEYDF-SM-10/125光纖。光纖端面及測試結果如圖5所示，當輸出功率約為5 W時，光纖斜率效率達到41.2%。

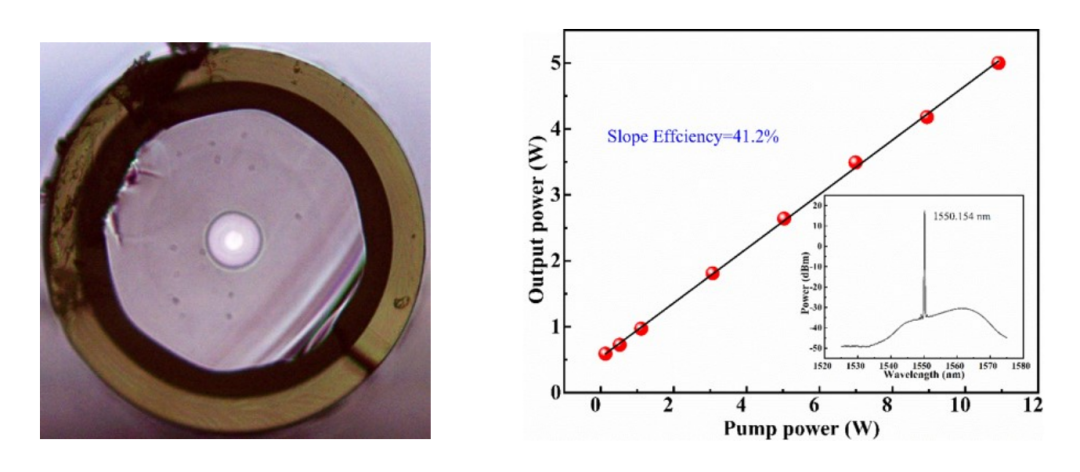

 圖6  鉺鐿共摻光纖截面圖與斜率效率

圖6為鉺鐿共摻光纖的光纖截面圖（左）與斜率效率（右）

經過多年的技術積累和創新，武漢長進激光技術有限公司率先打破國外技術壟斷，實現了高性能摻鉺光纖及鉺鐿共摻光纖的國產化，現已給多家企業供應鉺鐿共摻光纖。其中CJEYDF-SM-10/125作為激光雷達用增益光纖，已經大批量供應國內車載激光雷達及激光測距等領域的頭部企業，CJEYDF-SM-10/125H也開始大批量供應國內多家光纖放大器廠商。相比于進口光纖，長進激光為CATV與激光雷達市場的客戶提供高性價比的摻鉺和鉺鐿共摻產品及相應的解決方案，可大幅度降低成本。長進激光將持續投入稀土摻雜特種光纖研發，為客戶提供高性能鉺纖及鉺鐿共摻光纖。
