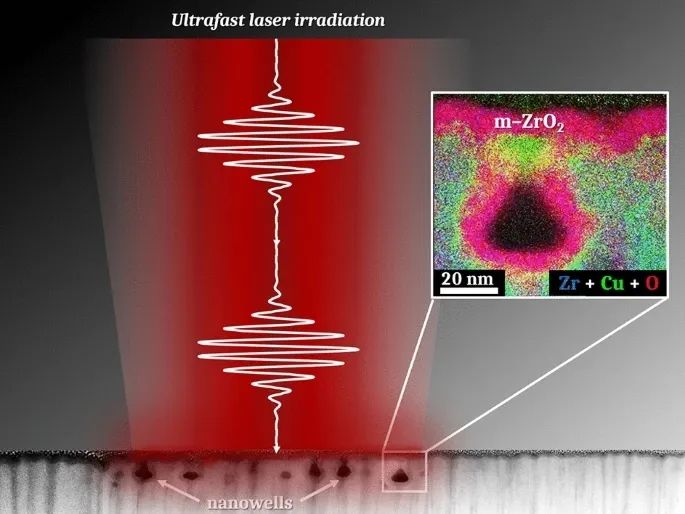

亮點：

1.超快激光誘導的納米形貌修飾：在表面上生成高度集中的 20 nm 直徑納米孔，預期應用于儲存化學和生物活性物質以及阻止裂縫擴展。

2.超快激光誘導的結構優化：將金屬玻璃轉變?yōu)榍度敕蔷B(tài)金屬玻璃內的單斜氧化鋯微晶復合材料。

3.靈活的一步式激光輻照工藝，無需直接機械接觸，用于薄膜金屬玻璃表面功能化。

金屬玻璃的生物相容性薄膜由精選的Zr_65Cu35成分制成，已知具有顯著的機械性能和玻璃成型能力。在這項研究中，通過磁控濺射制造薄膜金屬玻璃，然后通過超快激光脈沖輻照，產生高度均勻濃度為600μm_{?2的納米孔陣列，平均尺寸為深度為30 nm，直徑為20 nm。遠低于光學衍射極限時，耦合到表面的不均勻激光會自發觸發激光光斑內納米級數百個孔的排列。這里研究的是Zr-Cu金屬玻璃系統。這些薄膜的特定柱狀形貌可通過所使用的沉積參數和組成來控制，并且對激光輻照后納米孔的發展具有重要影響。從TFMG的制造到輻照的整個過程掌握使我們能夠獲得所需的NW特征。過程表明，可以針對專用功能調整大小，濃度和分布。通過掃描電子顯微鏡（SEM）和掃描透射電子顯微鏡（STEM）結合能量色散X射線光譜（EDS）和電子能量損失譜（EELS）等元素分布來分析所得的表面結構，以觀察結構修飾。還進行圖像分析，以闡明創建的納米孔的特性并檢測激光輻照后產生的晶體結構。}

初始材料表面特征與激光輻照策略

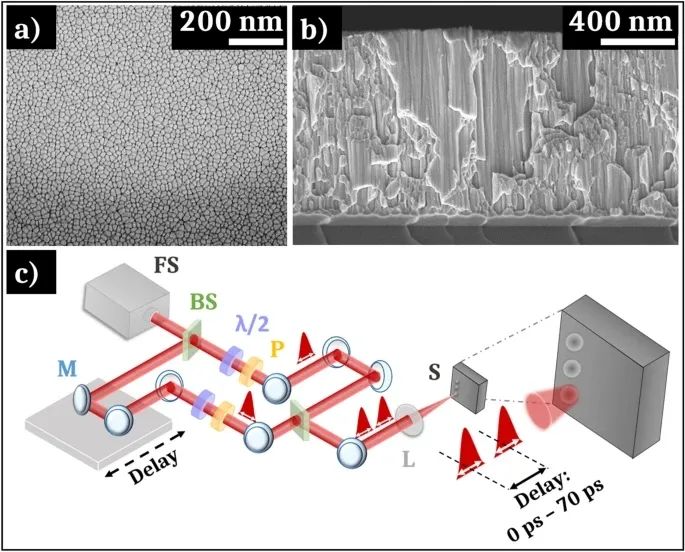

圖1：a磁控濺射制造的未輻照Zr-Cu薄膜金屬玻璃的表面和b的橫截面的SEM圖像。c 用于產生具有受控延遲和偏振的單飛秒或雙飛秒脈沖的實驗裝置圖（FS代表飛秒激光系統，BS代表分束器，λ/2有波板，P代表偏振片，M代表鏡子，L代表250毫米透鏡，S代表樣品）

納米孔的拓?fù)浣Y(jié)構和化學特征

在激光輻照之前，TFMG的平均RMS（均方根）粗糙度非常低，小于2 nm，通過原子力顯微鏡（AFM）測量。高粗糙度促進了具有許多不規則和分叉的大型周期性結構的出現。因此，在低粗糙度下使用非常光滑的表面狀態適合在最佳條件下創建自組織的多尺度結構[45]。這項工作使用的通量條件低于TFMG的單發損傷閾值，從0.04到0.07 Jcm^?2。圖2a顯示了以0.06 Jcm^?2注量進行不同次激光射擊后TFMG表面微觀結構演變的SEM圖片。雖然初始表面形態在輻照后似乎全局未改變，具有相同的柱狀形狀，但間隙之間會出現將被識別為納米孔的黑點，如圖2所示。納米孔密度隨脈沖數的變化呈非單調變化，如圖2b中的圖表所示，顯示了不同激光脈沖數下納米孔數量的演變以及納米孔之間平均距離的演變。從550 納米孔/μm²的密度開始，每次 1 次射擊，密度在 2 到 10 次激光射擊之間增加到 680 μm^?2。超過此閾值，在50次拍攝之前，可以看到NW密度在650μm^?2附近的穩定。隨著納米孔濃度的演變，它們之間的距離在20到30nm之間變化。正如預期的那樣，NW之間平均距離的演變遵循其密度的反比，隨著濃度的增加，距離減小，反之亦然。

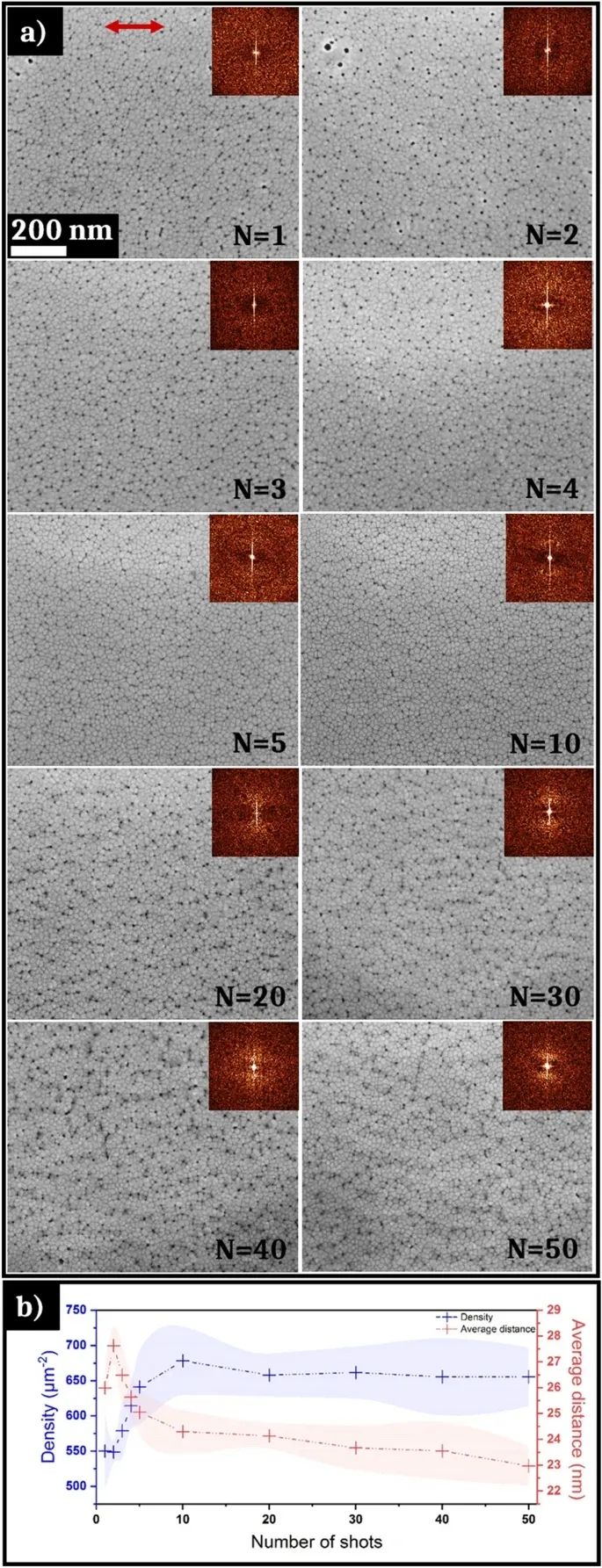

圖2：在0.06 J cm^?2的通量下，以2D-傅里葉變換為插圖輻照不同次數（1、2、3、4、5、10、20、30、40和50）在飛秒激光區域獲得的納米孔微觀結構的SEM圖像;紅色箭頭表示電場的極化。b 納米孔密度和納米孔之間平均距離隨激光發射次數的增加而演變。測量離散由值周圍的陰影區域表示

為了充分表征這些納米孔，從非輻照區（圖3e）和暴露于0.06 J cm^?2通量和50個脈沖的輻照區中提取兩個FIB薄片（圖3j）。

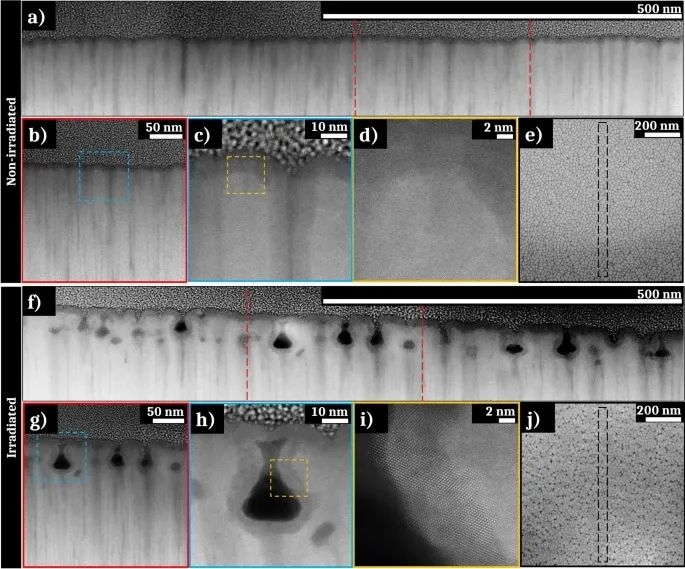

圖3：a-d從非輻照區域提取的FIB薄片的高角度環形暗場（HAADF）STEM圖像，顯示薄膜的初始柱狀形態;d 缺乏可見順序是無定形結構的特征;e 從非輻照樣品中提取的FIB薄片區域的SEM圖片。f-i HAADF STEM圖像，從在0.06 J cm^?2的通量下用50個脈沖輻照的紋理區域中提取的FIB薄片，顯示薄膜亞表面上的納米孔。H顯示一個“開放”的納米孔。I顯示了圍繞該納米孔的晶體結構的原子特性。j 從輻照樣品中提取的FIB薄片區域的SEM圖片

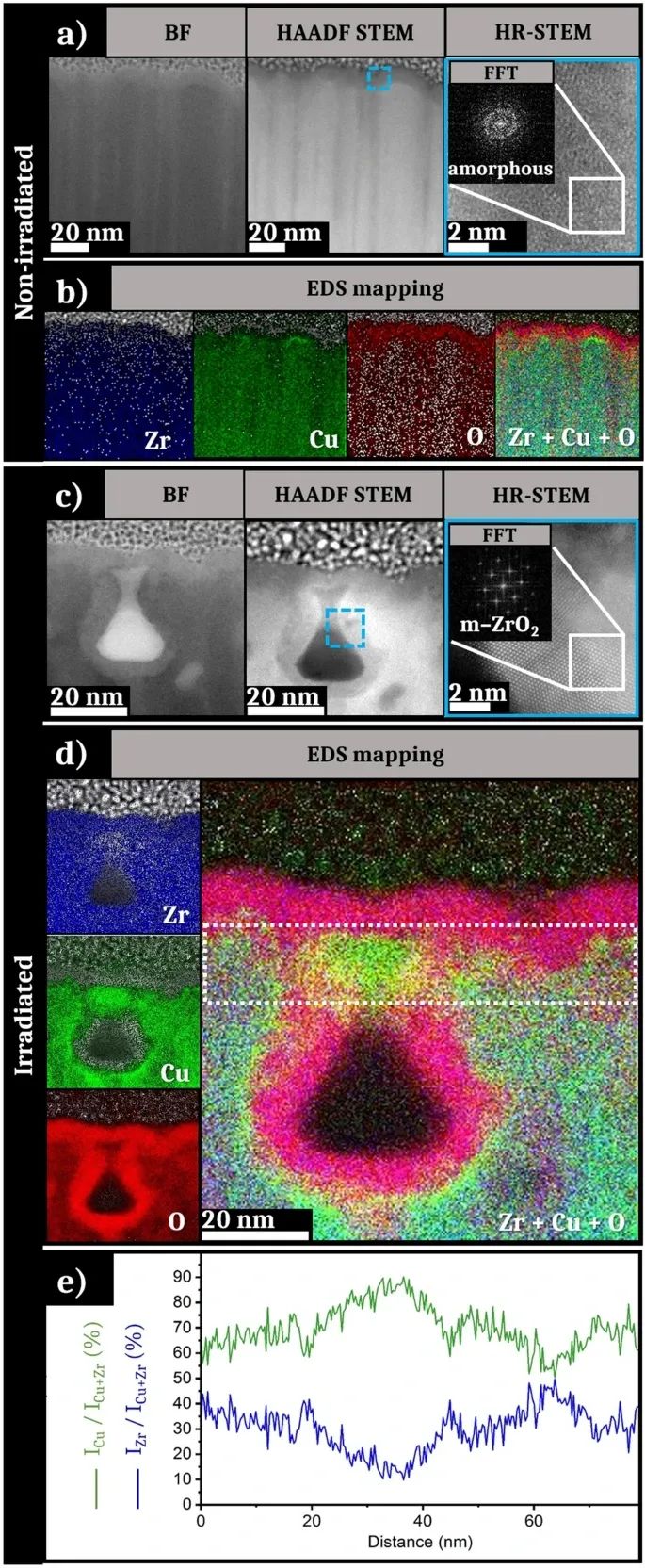

圖4 ：a BF，HAADF非輻照區域的STEM模式下的STEM圖片，以2D-FT插圖顯示無定形結構。b （a）中所列STEM區域的EDS繪圖。c BF中的STEM圖片，在0.06 J cm^?2的能量下輻照50次脈沖的納米孔的HAADFSTEM模式，在藍色包圍的位置上的HR-STEM圖像，插圖為2D-FT，揭示了晶體結構。d （c）中所列STEM區域的EDS繪圖。e Zr和Cu的Kα和Lα峰在白盒區域中的相對強度的演變，繪制在d中

雙脈沖激光輻照的周期性納米結構

圖6：a–d HAADF STEM圖像，從在0.06 J cm^?2的通量下用50個雙脈沖輻照的紋理區域中提取的FIB薄片，顯示了薄膜次表面的HSFL和納米孔。d顯示了圍繞納米孔的晶體結構的原子特性。e FIB薄片提取區的SEM圖片。f EEL元素分布。g EDS元素分布

為了確認納米孔外觀優先在間隙內和單斜氧化鋯的產生所涉及的機制，在含有預先形成的間隙的Zr-Cu金屬玻璃表面上進行了激光輻照模擬。圖7a顯示了激光輻照后納米腔的產生及其成核動力學。

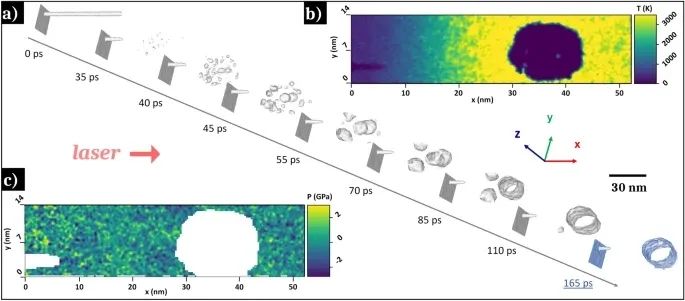

圖7：a分子動力學模擬顯示了在峰值通量F = 0.06 J cm^?2和一次激光輻照的超短激光輻照下Zr-Cu金屬玻璃表面上的納米空腔的形成。b輻照模擬開始后165 ps納米孔周圍溫度和c壓力的演變

Zr₆₅Cu₃₅基薄膜金屬玻璃的超快激光輻照實驗和理論上揭示了納米孔的均勻分布在薄膜表面并能夠引發氧化鋯納米晶體的生長。這些均勻分布的納米孔為基于納米級液體儲存和增強TFMG機械性能的應用開辟了道路。
