導讀：

據悉，本文通過四參數非線性偏振演化，實現了一種進化算法，用于光纖激光器鎖模中呼吸器狀態的自優化。

摘要

利用超快激光器產生的脈沖是一項具有挑戰性的任務，因為達到特定的鎖模狀態通常涉及調整多個控制參數，并結合廣泛的可訪問脈沖動態特性。機器學習工具最近在智能激光器的設計方面顯示出了良好的前景，可以將自己調整到所需的工作狀態。然而，機器學習算法主要是針對參數不變、平穩脈沖產生的情況而設計的，而激光中不斷變化的脈沖模式的智能激勵在很大程度上還未被探索。本文通過四參數非線性偏振演化，實現了一種進化算法，用于光纖激光器鎖模中呼吸器狀態的自優化。根據用于優化過程的優值函數的規格，獲得了各種呼吸孤子狀態，包括具有可控振蕩周期和呼吸比的單呼吸子，以及具有可控數量的基本成分的呼吸分子復合物。這項工作為探索和優化非線性系統中的復雜動力學開辟了一條新的途徑。

1介紹

呼吸孤子是許多不同類型非線性波系統的重要組成部分，表現為表現出周期振蕩行為的局部化時間/空間結構。呼吸器首先在克爾光纖腔中進行了實驗研究，隨后在光學微諧振器中進行了報道，其中動力學受Lugiato-Lefever方程控制。最近，它們也成為一種無處不在的超快光纖激光器鎖模機制。除了在非線性科學中的意義外，呼吸器還具有實際應用的有趣可能性。例如，它們可以提高雙梳光譜的分辨率，并且激光振蕩器中的呼吸機制可以用于產生高振幅超短脈沖，而無需額外的壓縮器。

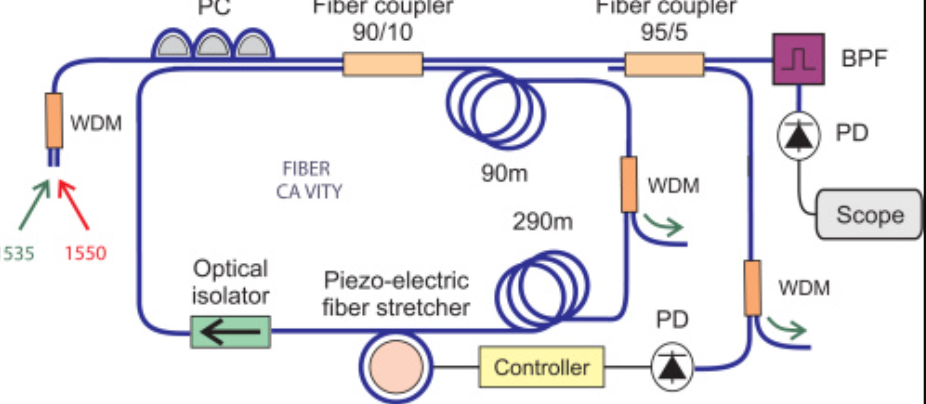

腔體由380米的標準單模光纖組成。驅動波束和尋址波束通過波分復用器（WDM）組合。部分輸出光束用于主動穩定腔透鏡，其余部分則指向示波器。PC：偏振控制器。PD：光電二極管。BPF：光學帶通濾波器。

光學諧振器中的孤子，通常稱為腔孤子，因其可能作為全光學存儲器中的信息載體而引起廣泛關注。在實驗上，它們首先在二維（2D）空間諧振器[3]中觀察到，最近也在一維（1D）克爾腔中觀察到。此外，最近表明它們對應于基于微諧振器的克爾頻率梳的時間分布。這些孤子屬于廣泛的局部耗散結構（LSs）。LS在廣泛的圖案形成系統中很常見，因此在許多不同的領域受到了很多關注。它們的存在是由于非線性、類似擴散的過程、耗散和（均勻的）外部強迫之間的平衡。實驗觀測已在流體動力學，等離子體物理學，磁流體，沙層，超導，化學反應，生物學和光學中報道。關于LS在空間和時間上的動力學不穩定性的大量理論工作也被報道。然而，對LS動力學的實驗研究相當罕見。

除了在許多應用中越來越多地用作超短脈沖源之外，鎖模光纖激光器構成了復雜非線性波動力學基礎研究的理想平臺。事實上，在這種激光器的單次往返（RT）期間積累的高水平的線性和非線性效應，與非線性極化演化（NPE）效應一起，需要大量復雜的短脈沖動力學，可以通過調節控制腔參數來實現。這些包括脈沖狀態、孤子爆炸和各種多脈沖狀態，其中孤子之間的相互作用導致諧波鎖?；蜃越M織模式，如孤子束和分子、孤子分子復合物和超分子結構。最近還報道了在光纖激光器中觀察到不同類型的呼吸分子復合物（BMC），其形成是由呼吸分子在異常色散傳播狀態下發出的色散波驅動的。

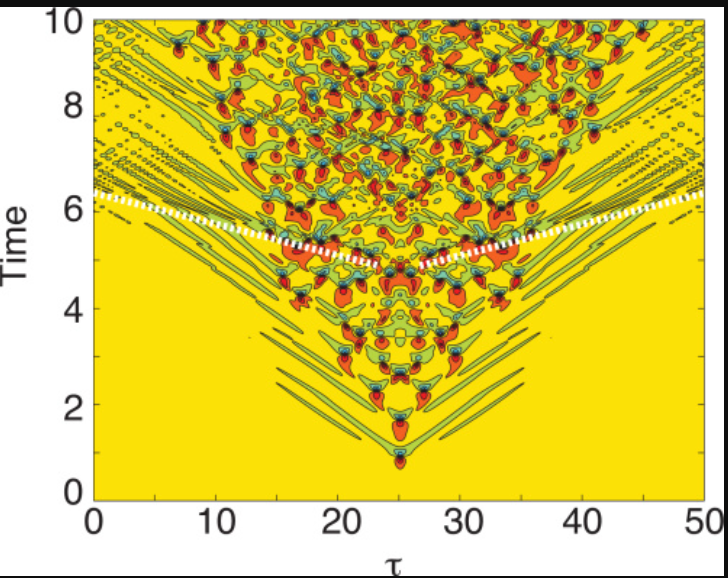

 等值線圖，顯示了S= 10、Δ = 10 時 CS 曲線的時間演變。

實驗工作中，我們通過電子驅動偏振控制，基于腔內非線性傳遞函數的最佳四參數調諧，實現了一種進化算法（EA），用于鎖模光纖激光器中呼吸器狀態的自優化。我們根據激光輸出的射頻（RF）頻譜的特征特征定義復合優值函數，該函數能夠定位激光器中的各種自啟動呼吸器狀態，包括具有可控呼吸比和周期的單呼吸器，以及具有可控數量的基本組分的BMC。

2結果

2.1實驗設置和原理

實驗裝置如圖1a所示。激光器是一個光纖環形腔，其中1.3m長的摻鉺光纖構成增益介質，由工作在980nm的激光二極管通過波分復用器泵浦。腔中的其他光纖是一段色散補償光纖和來自所用光學組件尾纖的標準單模光纖。

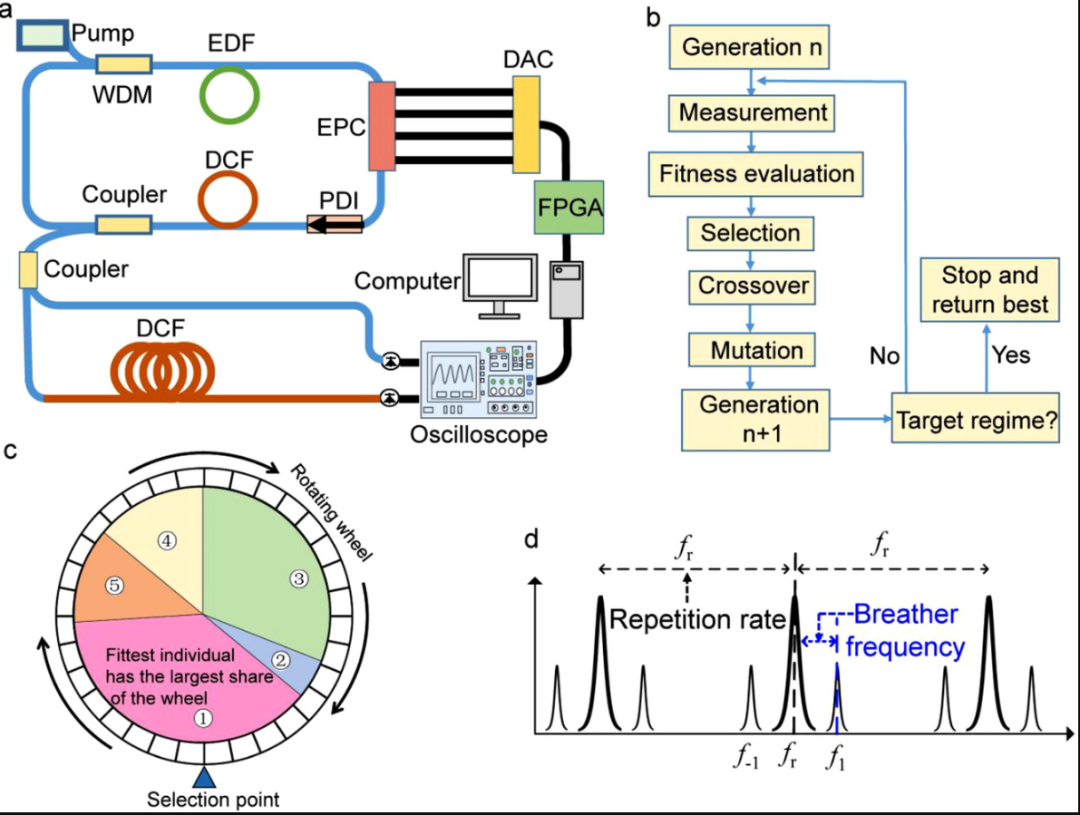

圖1 a）自優化呼吸鎖模激光器的實驗裝置。b）進化算法（EA）原理的說明。c） “輪盤賭輪”選擇示意圖。d）呼吸器模式鎖定下的射頻信號示意圖。

對呼吸者的智能搜索是通過EA實現的，如圖1b所示，EA的原理模仿了達爾文進化論所啟發的機制：構成種群的個體只有在最適者中才能通過連續幾代進化。

光纖激光器的模式鎖定通常涉及調整幾個控制參數，與各種可訪問的短脈沖動態有關。實驗證明了進化算法規定一組腔體參數的能力，這些參數需要特定的自啟動模式鎖定。規定的參數應用于電驅動偏振控制器，從而形成光纖腔內有效的非線性傳遞函數。根據用于優化過程的目標函數的規范，可以獲得各種短脈沖方案。通用方法為探索和優化非線性空腔動力學提供了有效的新途徑。

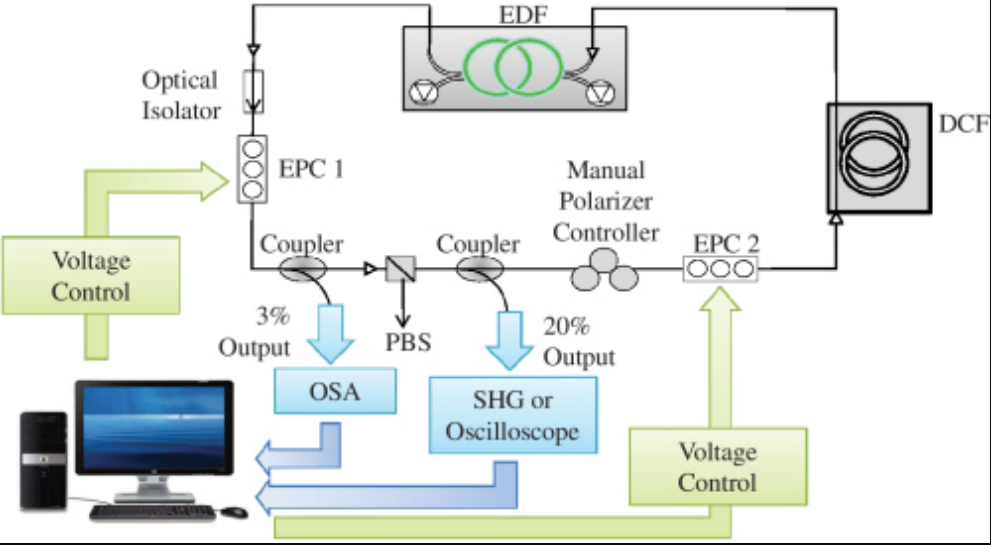

光纖激光腔及其計算機控制的反饋回路的草圖。

兩個EPC上施加的6個電壓定義了后續EA的基因。該算法從由隨機選擇的基因組成的 30 個個體群體開始。它們的適應度根據下面將討論的優劣函數進行實驗評估。在每一代新人中，最好的五個個體被克隆出來，從這些“母”中，產生25個新的個體或“子”，以保持種群的恒定規模。每個孩子都是由隨機交叉產生的，然后是其中一個基因的突變。后者是通過在優化過程中減少的范圍內添加隨機值來生成的。因此，隨后對生產的新一代產品進行測試，并重復自適應過程，直到算法收斂到控制目標的最佳水平。

2.2實驗結果和討論

我們從獲得單呼吸激光體制的目標開始。為此，我們將施加到增益光纖的泵浦功率固定為70mW。在第一系列實驗中，從一組獨特的隨機極化參數開始，我們生成呼吸器，而不對目標呼吸器解決方案的特征施加任何附加約束。優化曲線示例如圖2a所示，圖2a顯示了每一代人群的最佳和平均績效得分的演變。我們看到，僅在兩代后（即6分鐘后），最佳成績分數迅速增加并收斂到優化值。這一快速收斂到最優狀態是由代的相對較大的種群規模促成的。第6代和第9代之間平均得分的波動在一定程度上歸因于已建立的激光狀態的測量特征的波動，并且主要歸因于突變過程。最佳狀態的光譜和時間特性在圖2的面板（b-d）中進行了總結。各種測量結果證實了激光器在目標模式下的工作：在諧振腔重復頻率周圍呈現兩個對稱邊帶的RF光譜（圖2b），以及諧振腔RT上的光譜周期性壓縮和拉伸（圖2c），伴隨著脈沖能量（圖2c，白色曲線）、峰值強度和脈沖持續時間在時域中的同步周期性變化（圖2d）。

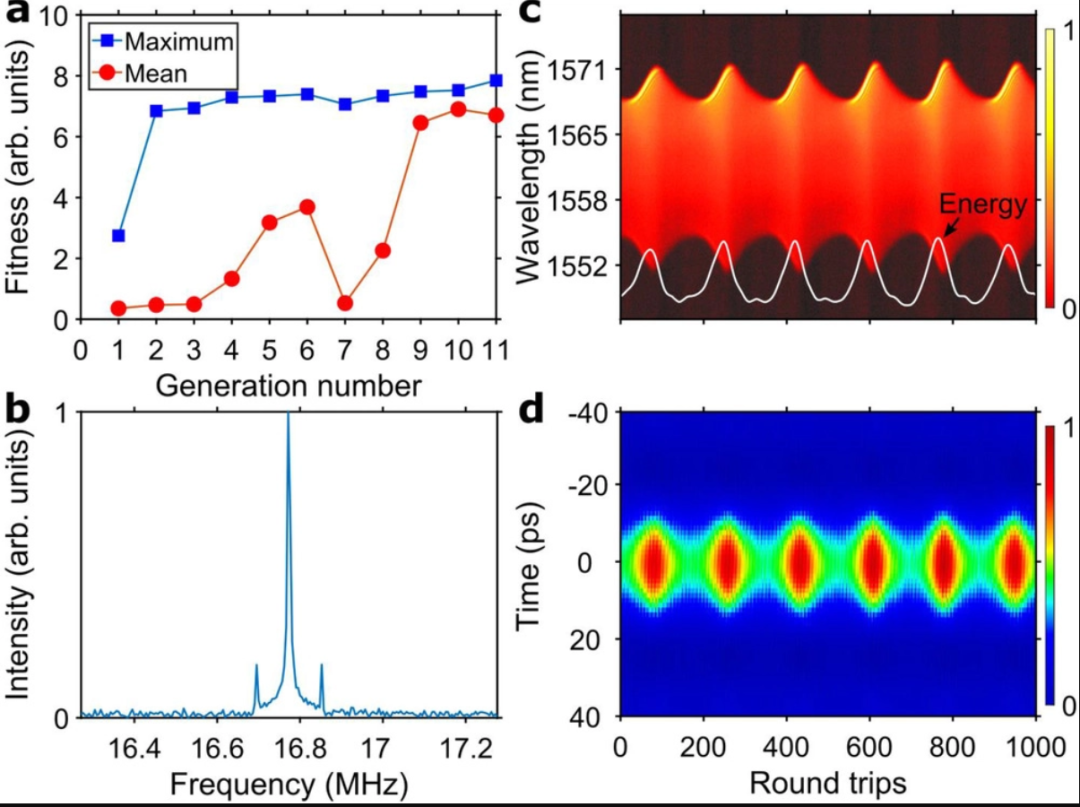

圖2 a）連續幾代的平均（紅色圓圈）和最大（藍色正方形）優點分數的演變。b–d）優化狀態的特征：b）通過光電二極管信號的傅里葉變換獲得的射頻（RF）頻譜。c）連續腔往返（RT）上單次激發光譜的色散傅里葉變換記錄；白色曲線表示能量演化。d）強度相對于連續RT的平均RT時間的時間演變。

圖3顯示了具有不同呼吸比的呼吸器的三個示例的光譜和時間動力學，通過在優值函數中設置相應值，可以在激光腔內生成不同呼吸比。他們指的是腔中發現的最弱的呼吸方式，其特征是呼吸比為1.076（圖3a），最強的呼吸方式為1.816（圖3g），和適度呼吸模式（圖3d，呼吸比為1.471）。通過比較圖3的面板（c，f，i）中一段時間內最大和最小頻譜范圍的RT數下的脈搏譜，我們可以看到，通過增加最寬頻譜的寬度，而通過減少最窄頻譜范圍，不能獲得更大的呼吸比。這是由于增益光纖的增益帶寬飽和了頻譜的最大寬度。我們已經確認，1.816是在單呼吸鎖模激光器操作下通過手動調諧泵浦功率和EPC可在激光器中實現的最大呼吸比，結果表明，當試圖將呼吸比提高到1.816以上時，激光鎖模被破壞。

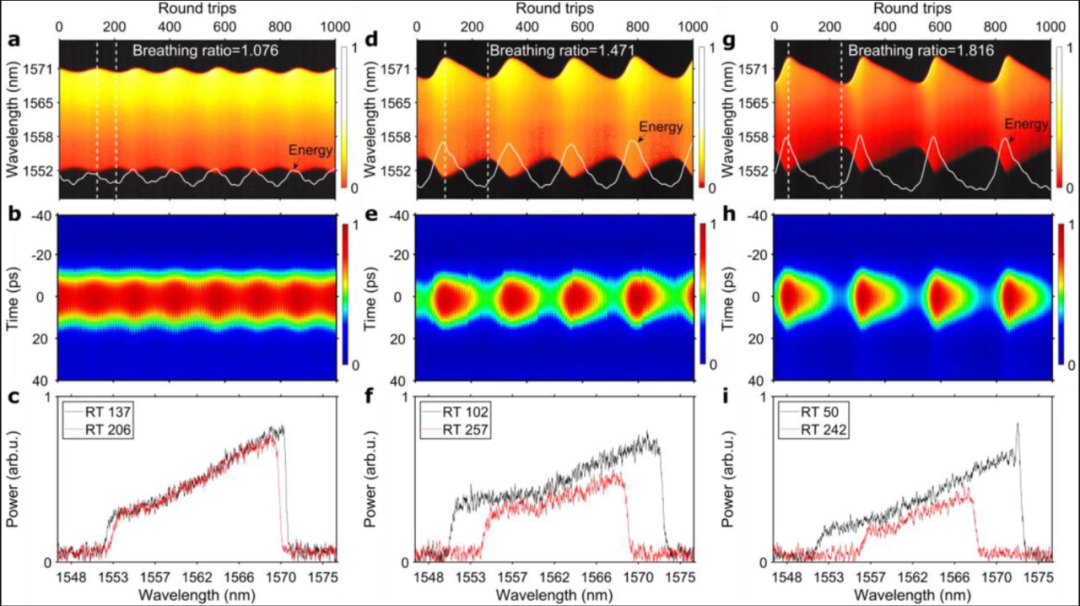

圖3 具有可調呼吸比的呼吸孤子的進化算法優化結果。

需要控制的呼吸孤子的另一個重要參數是它們的振蕩周期。盡管該參數在某種程度上與呼吸比有關，但將優值函數調整為該特征的特定優化是相關的，從而避免了對激光腔增益/損耗特性進行經驗手動調整的需要。結果總結在圖4中，圖4顯示了具有不同振蕩周期的呼吸器的三個示例的頻譜和時間動力學。這些結果證實，設計的優點函數確實可以可靠地用于自動調節呼吸周期。激光器中發現的最大和最小呼吸周期分別等于251個腔RT（圖4a，b）和103個RT（圖5e，f）。

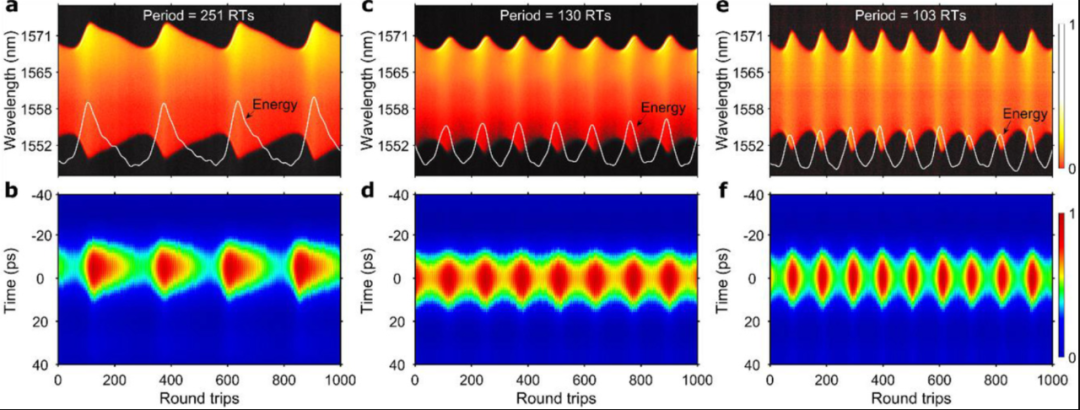

圖4 振蕩周期可調呼吸孤子的進化算法優化結果：a，b）大，c，d）中，e，f）小振蕩周期呼吸孤子動力學。a、 c，e）連續往返（RT）上單次激發光譜的色散傅里葉變換記錄。白色曲線表示能量演化。b、 d，f）強度相對于連續RT的平均RT時間的時間演變。

我們首先對導致呼吸對分子（“雙原子”分子）形成的激光偏振參數進行基于EA的搜索。在這些實驗中，泵浦功率增加到120mW。考慮到群體中的個體僅根據構成形成的多呼吸狀態的呼吸器的數量進行評分，可以訪問具有非常不同動力學的幾種類型的呼吸器對分子。圖5給出了兩個這樣的例子，給出了DFT光譜的RT演化、通過DFT光譜傅里葉變換計算的一階單次光學自相關軌跡以及從自相關軌跡中檢索的分子內的相對相位。

圖5 呼吸器對分子的典型進化算法優化結果：a–d）“增加相”和e–h）“振蕩相”呼吸器分子的動力學。a、 e）連續空腔往返（RT）上單次激發光譜的色散傅里葉變換（DFT）記錄。圖（A）中可見莫爾干涉圖案。b、 f）DFT記錄的特寫圖。c、 g）一階單炮自相關軌跡在連續RT上的演化。d、 h）兩個呼吸器之間的相位差（紅色曲線）和分子能量（黑色曲線）的演變，作為RT數的函數。

圖5a所示連續RT的實時光譜干涉圖記錄顯示了莫爾效應的非常密集的光譜條紋圖案（圖5b給出了放大版）。極小的光譜條紋分離對應于分子內268 ps的大脈沖分離（圖5c）。尾部和前部呼吸器之間的相對相位φ21具有隨時間近似線性變化的特征（空腔RT的數量）（圖5d，紅色曲線）。

當泵浦功率增加到150mW時，在使用EA的激光器中還發現三個呼吸器的束縛狀態。與呼吸器對的情況類似，EA允許我們找到不同的結合呼吸器三聯體，它們代表三種呼吸器復合物類別：（2+1）和（1+2）BMC，以及呼吸器三聯體分子。結果如圖6所示。在所有呼吸器復雜情況下，基于DFT的單次發射光譜測量和時空強度演變清楚地表明，光譜的周期性呼吸伴隨著脈沖強度的同步變化。復合體內的脈沖分離可以很容易地從時空強度圖中分辨出來。

圖6  由三個呼吸分子組成的呼吸分子復合物（BMC）的典型進化算法優化結果。

圖7描述了（1+3）BMC的兩個例子的動力學，這兩個例子是由單個呼吸子和呼吸子三重態分子的結合引起的。圖和中所示的時空強度演變揭示了兩個復合物中非常不同的脈沖分離。同樣，通過更專用的測量，可以深入了解BMC的內部運動，并了解不同呼吸復合物的各種行為，這些行為與固定孤子分子復合物通常表現出的行為不同。

圖7 由四個呼吸器組成的呼吸器分子復合物（BMC）的典型進化算法優化結果。

脈沖能量越大，功德的作用越高。但是，如果脈沖序列波動，例如在QSML體系中，則在FSR周圍觀察到的RF頻譜峰值會變平，這會損害EA過程中相應的激光體系。如果每個腔往返有多個脈沖，例如諧波模式鎖定，時間動態將需要額外的RF頻譜分量，這意味著FSR頻率處的RF峰值強度也會降低。然而，目前對多脈沖的分析受到示波器分辨率（150 ps）的限制，因此分數函數不會區分短于150 ps的數據包中的多個脈沖?？紤]到異常色散狀態容易產生每個腔往返多個脈沖，包括緊密束縛的脈沖，在激光腔中插入了較短的DCF長度，以將色散轉變?yōu)檎Ｉ顟B(tài)。

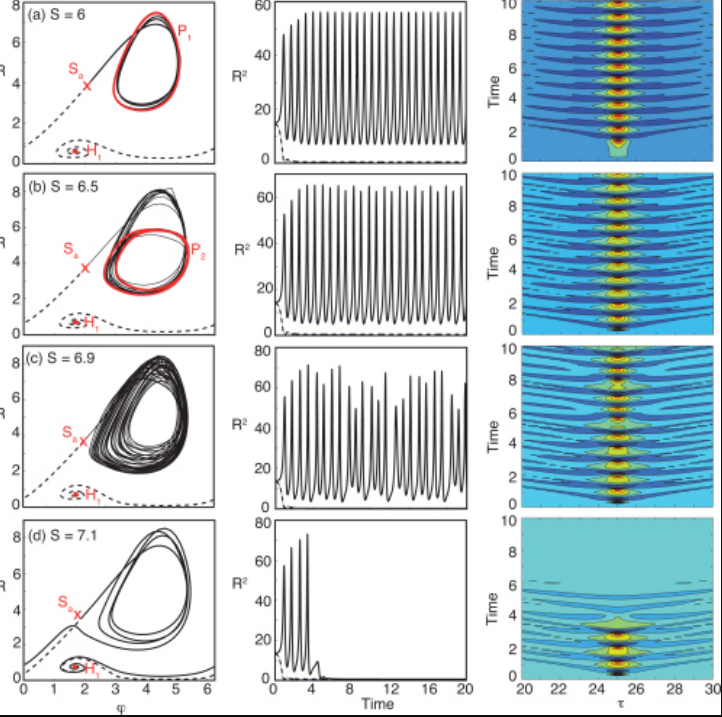

 左邊的面板顯示了LLE的時間演變在2D相空間（φ，R）上的投影。中間面板顯示了中心強度R的相應時間軌跡。右側面板描繪了等值線圖，顯示了CS時間強度分布的時間演變。

3結論

首次證明了使用EA來搜索和優化光纖激光器腔中呼吸孤子狀態的可能性。通過對非線性腔動力學的探索（可通過NPE傳遞函數的自動控制進行訪問），已經表明，從呼吸器激光器輸出的RF頻譜的特定特征導出的復合優值函數允許實現具有定制參數（如呼吸比和振蕩周期）的單呼吸器狀態。在有利于多脈沖發射的激光泵浦功率下，具有可控數量的基本成分的不同類型的BMC也已在激光腔內自動生成。雖然這里提出的EA概念非常適用于鎖模激光器，但本工作中設計的通氣器定制優值函數也有助于探索其他系統中的通氣器波和相關非線性動力學，如微諧振器、光纖克爾諧振器和單通光纖系統。與先前使用EA的工作主要解決的平穩脈沖的產生機制相反，呼吸孤子表現出快速的演化行為。在這方面，我們的工作為探索超快激光器的高動態、非平穩工作狀態，如孤子爆炸、非重復罕見事件和間歇性非線性狀態提供了新的機會。

多模光纖系統中脈沖的產生和傳播最近引起了極大的關注。多模光纖中的非線性多模干涉具有強度分辨特性，可應用于鎖模光纖激光器中，以產生各種不同類型的超短脈沖。在這些新興的激光器設計中，巨大的參數空間使得系統探索不可行，但非常適合EA優化。另一個有前景的研究領域?qū)⑹菙U展EA方法，在機器學習的一般領域使用更廣泛的工具。已經從理論上研究了它們對模式鎖定的主動控制的擴展。這種擴展似乎是該領域的自然下一步，利用這些技術，甚至可以在鎖模激光器的大量復雜非線性動力學中控制更廣泛的過程。
